Tổng quan sản phẩm

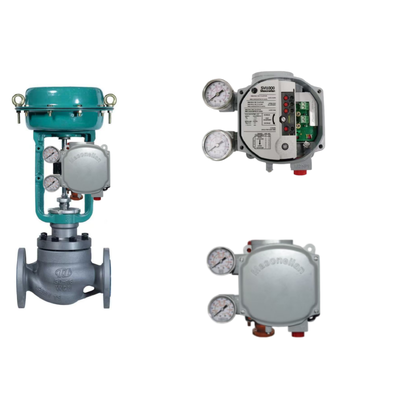

Masoneilan SVI1000 là một thiết bị định vị van kỹ thuật số liên lạc HART hoạt động trên vòng lặp 4-20mA. Nó được xây dựng đặc biệt cho van điều khiển khí nén hoạt động đơn.Đơn vị sử dụng một hệ thống phản hồi từ tính không tiếp xúc loại bỏ các liên kết cơ học và sự mòn liên quan của chúngVì nó được cung cấp năng lượng vòng lặp, không cần nguồn cung cấp điện riêng biệt.
Một giao diện nút bấm cục bộ với các chỉ báo LED theo một thiết kế một nút-một chức năng.HART Revision 5 hoặc 7 có thể chọn trườngHai công tắc trạng thái rắn tích hợp có thể được sử dụng để chỉ định vị trí.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Masoneilan |
| Giao thức thông tin | HART (Rev. 5 hoặc Rev. 7, trường có thể chọn), 4-20mA |
| Tín hiệu đầu vào | Điện, chạy vòng lặp |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Chẩn đoán cơ bản với cảnh báo |
| Áp lực cung cấp | 20 - 100 psi (1.4 - 7 bar) |
| Loại lắp đặt | Máy điều khiển được gắn |
| Nhiệt độ hoạt động | -40°C đến +85°C (-40°F đến +185°F) |
| Nhiệt độ lưu trữ | -50°C đến +93°C (-58°F đến +200°F) |
| Điều khiển vị trí | Chặn / điều chỉnh |
| Kiểm soát quy trình | Dòng chảy, áp suất, nhiệt độ, mức độ |
| Phương tiện cung cấp | Không khí (khô, không dầu) |
| Phân loại khu vực | An toàn về bản chất, không gây cháy |
| Giấy chứng nhận | ATEX, FM, FMc, IEC, CE |
| Vật liệu nhà ở | Hợp kim nhôm đồng thấp (ASTM 360), epoxy primer với lớp phủ polyurethane màu xám |
| Xếp hạng bảo vệ | IP66 / NEMA 4X |
| Trọng lượng | 2 kg (4,5 lb) |
| Dòng điện tối thiểu / tối đa | 3.2 mA / 24 mA |
| Điện áp đầu cuối | 9 Vdc @ 20 mA |
| Kết nối điện | Sợi nội bộ 1/2 NPT đơn |
| Độ chính xác | ± 0,5% của toàn bộ quy mô |
| Hysteresis + vùng chết | ± 0,3% của quy mô đầy đủ |
| Khả năng lặp lại | ± 0,3% của quy mô đầy đủ |
| Thời gian bắt đầu | < 500 ms |
| Tác động mất điện ngay lập tức | < 100 ms |
| Tín hiệu đầu ra | Hai công tắc trạng thái rắn có thể cấu hình, 1A 30Vdc, NO hoặc NC |
| Các tùy chọn | /G (điều đo), /IM (phản hồi từ tính tích hợp), /SW (đổi trạng thái rắn) |
Ngành công nghiệp ứng dụng
Masoneilan SVI1000 được sử dụng trong sản xuất điện, chế biến hóa chất, lọc dầu, hóa dầu và dầu khí.Máy phát hơi phục hồi nhiệt, chưng cất, xử lý thủy điện, nứt, trộn, toàn vẹn đường ống và nén khí.Thiết lập đơn giản của nó và phản hồi từ tính đáng tin cậy làm cho nó lý tưởng cho kiểm soát throttling thông thường trên van khí nén hoạt động đơn.
Những vấn đề phổ biến
Máy định vị không phản ứng với tín hiệu đầu vào: Kiểm tra áp suất cung cấp là trong vòng 20-100 psi và kết nối khí nén là an toàn. Kiểm tra rằng chế độ thiết bị được đặt thành bình thường.
Van phản ứng chậm hoặc không hề: Xác nhận điểm thiết lập cung cấp không khí lớn hơn giá trị cuối cùng của lò xo cộng với 10 psig. Đối với các thiết bị điều khiển khối lượng lớn, xác minh sự giảm cung cấp trong quá trình lấp đầy ít hơn 15%.
Cảnh báo lỗi vị trí: Thực hiện một chữ ký van bằng cách sử dụng SVI1000 DTM cơ bản. Kiểm tra việc đóng gói chặt chẽ, tích tụ thân cây, hoặc ma sát động cơ. Thực hiện Autotune hoặc điều chỉnh thủ công.
Năng lượng biên (tất cả đèn LED tắt): Điện vào dưới 3,85 mA. Tăng dòng mạch lên 4 mA để hiệu chuẩn và chẩn đoán.
Trình hiệu suất thất bại: Chế độ hiệu chuẩn của cảm biến đầu vào nằm ngoài phạm vi chấp nhận được. Sử dụng thiết bị đo chính xác, thực hiện hiệu chuẩn theo giới hạn.
Lỗi phần cứng (SelfCheckError): Tắt nguồn trong hai phút và khởi động lại. Xóa báo động qua ValVue hoặc HART Host. Nếu lỗi vẫn tiếp tục, hãy thay thế mô-đun điện tử.
Các mô hình thay thế
Masoneilan SVI1000 là một thiết bị định vị kỹ thuật số cơ bản.loạt SVI II AP hoặc SVI3 là các tùy chọn cấp tiếp theo từ cùng một dòng sản phẩmĐối với các lựa chọn thay thế giữa các nhà cung cấp, hãy xác minh việc gắn thiết bị điều khiển, phạm vi đi lại và giao thức liên lạc trước khi đặt hàng.
