Product Tổng quan

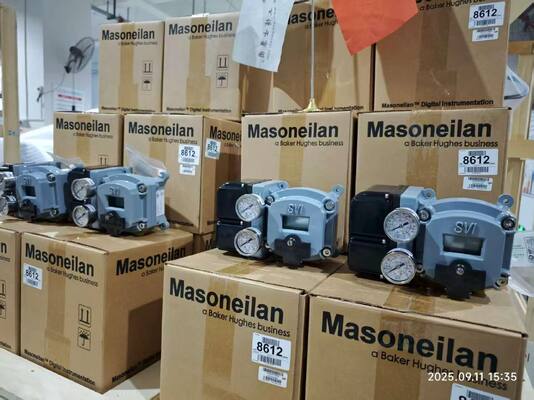

Masoneilan SVI II là một máy định vị van kỹ thuật số vi xử lý 32 bit với giao diện cục bộ điều khiển một bộ điều khiển khí nén bằng tín hiệu điều khiển 4-20mA hai dây.Nó cung cấp giao tiếp hai chiều bằng cách sử dụng giao thức HART, hỗ trợ HART 5 hoặc 7 trên 4-20mA. Thiết kế phổ quát cho phép dễ dàng trang bị sau thay thế các thiết bị định vị tương tự hiện có trên các thiết bị điều khiển khí nén Masoneilan hoặc không phải Masoneilan,có tác dụng đơn hoặc hoạt động kép.
Công nghệ cảm biến vị trí không tiếp xúc đọc qua vỏ không có bộ phận chuyển động cơ học xâm nhập vào khoang vỏ chính, kéo dài tuổi thọ.LCD và nút bấm có thể hoạt động trong tất cả các môi trường nguy hiểm được chứng nhậnMột thiết kế phù hợp với cả các ứng dụng xoay và tuyến tính, từ xa hoặc địa phương.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Masoneilan |
| Giao thức thông tin | HART 5 hoặc 7 trên 4-20mA |
| Tín hiệu đầu vào | 4-20mA, kháng cự đầu vào 450 Ohm |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Chẩn đoán tiêu chuẩn; Chẩn đoán nâng cao (tùy chọn) |
| Áp suất cung cấp (một hành động) | 20 đến 100 psi tối đa (1,4 đến 6,9 bar) |
| Áp suất cung cấp (hành động đôi) | 20 đến 150 psi tối đa (1,4 đến 10,3 bar) |
| Chuyển hàng trên không | 280 SLPM @ 30 psi |
| Hành động | Một hoặc hai hành động, thất bại an toàn |
| Loại lắp đặt | Động cơ gắn; xoay hoặc tuyến tính; từ xa hoặc địa phương |
| Nhiệt độ hoạt động | -50°C đến +85°C |
| Nhiệt độ lưu trữ | -50°C đến +85°C |
| Điều khiển vị trí | Chặn / điều chỉnh |
| Phương tiện cung cấp | Không khí hoặc khí tự nhiên có hàm lượng lưu huỳnh thấp (được lọc và điều chỉnh) |
| Liên kết hàng không | 1/2 "NPT (cung cấp và thiết bị điều khiển) |
| Phân loại khu vực | Chống cháy/chống nổ, an toàn nội tại, chống cháy bụi, không gây cháy |
| Giấy chứng nhận | Chứng nhận ATEX, IECEx, Hoa Kỳ, Canada; Chứng nhận khu vực có sẵn |
| Vật liệu nhà ở | Nhôm không đồng (ASTM 360) |
| Điện áp đầu cuối | 9 Vdc ở 20 mA |
| Tín hiệu hiện tại tối thiểu | 3.2 mA |
| Ngắt điện mà không khởi động lại | < 100 ms |
| Máy phát vị trí tùy chọn | 4-20mA, xoay vòng hai dây |
| Dấu hiệu đầu ra tùy chọn | Hai công tắc trạng thái rắn có thể cấu hình, 1A, 30 Vdc |
| Cảm biến vị trí từ xa tùy chọn | Bộ RPS, cáp lên đến 30 mét |
| Độ chính xác (đường thẳng) | ± 0,5% của toàn bộ quy mô |
| Tính tuyến tính | ± 1,0% của toàn bộ thang đo |
| Hysteresis + vùng chết | ± 0,3% của quy mô đầy đủ |
| Khả năng lặp lại | ± 0,3% của quy mô đầy đủ |
| Phản ứng bước | < 150 ms |
| Phần mềm truyền thông | ValVue |
Ngành công nghiệp ứng dụng
Masoneilan SVI II được sử dụng trong sản xuất điện, lọc dầu, hóa dầu, dầu và khí đốt trung lưu, và dầu và khí đốt phía trên.tháp làm mát, các tòa nhà lò phản ứng, các tòa nhà tua-bin, máy phát hơi phục hồi nhiệt, cân bằng của nhà máy, chưng cất, chế biến lại thủy chế, nứt, trộn thứ cấp, dập tắt và phân tách,nén khí sạc, tách, hoạt động toàn vẹn đường ống, khử nước, làm lạnh, hóa lỏng, tải và vận chuyển, tái khí hóa và nén.
Những vấn đề phổ biến
Autotune không hoàn thành: Sự ma sát được đo là hơn 30% lực của lò xo hoặc van đang nhảy rõ ràng xung quanh điểm thiết lập.hoặc tiếp tục điều chỉnh bằng tay đảm bảo tích lũy tích hợp (I) được thiết lập tối thiểu là 100.
Trình độ dao động vị trí: Giảm Gain (P) và (Padj) bằng 50% tăng lên cho đến khi dao động ngừng.
Trình độ dao động vị trí: Tăng lợi nhuận (P) và (Padj) với 5% tăng lên cho đến khi dao động đã giảm. Giảm lợi nhuận tích hợp (I) với 25% cho đến khi vị trí là đường thẳng.
Máy van ma sát hơn 25% của phạm vi suối: Tăng tích lũy (I) 25% cho đến khi dao động kéo dài đến một đường thẳng.
SelfCheckError (Sự cố phần cứng): Tắt nguồn cho thiết bị trong hai phút và khởi động lại. Xóa báo động bằng cách sử dụng ValVue hoặc HART Host. Nếu sự cố vẫn tiếp tục, hãy thay thế toàn bộ thiết bị hoặc mô-đun điện tử.
Các mô hình thay thế
Masoneilan SVI3 AP là thiết bị định vị van kỹ thuật số thế hệ tiếp theo từ cùng một dòng sản phẩm.Nó có các bracket gắn thép không gỉ cho bất kỳ sự kết hợp van / bộ điều khiển nào và hoàn toàn tương thích với các bracket SVI II AP và SVI1000Đối với các lựa chọn thay thế giữa các nhà cung cấp, hãy xác minh việc gắn thiết bị điều khiển, phạm vi đi lại và giao thức liên lạc trước khi đặt hàng.
