Tổng quan sản phẩm

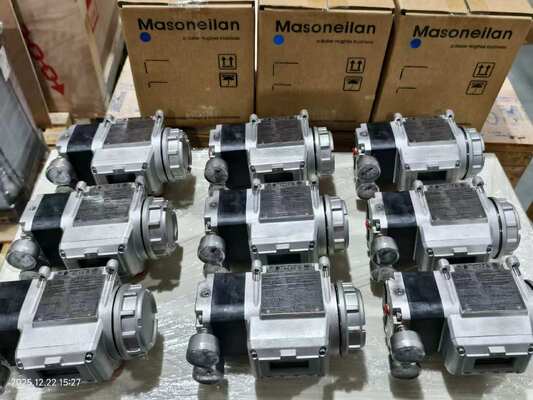

Masoneilan SVI3 là một thiết bị định vị van kỹ thuật số thế hệ thứ ba sử dụng giao tiếp HART 7 qua một vòng lặp hai dây 4-20mA.Nó điều khiển các bộ điều khiển khí nén với độ chính xác cao và bao gồm chẩn đoán tiên tiến để theo dõi van liên tụcBộ cảm biến vị trí không tiếp xúc đọc qua vỏ, loại bỏ các điểm mòn cơ học. Thiết bị hoạt động xuống -55 ° C, làm cho nó phù hợp với khí hậu khắc nghiệt.
Giao diện cục bộ có màn hình đồ họa độ tương phản cao và các nút bấm được đánh giá cho các khu vực nguy hiểm.Máy định vị lưu trữ dữ liệu chẩn đoán lên đến một năm trên tàu, cho phép phân tích xu hướng mà không cần các công cụ bên ngoài.
Tiêu thụ không khí ở trạng thái ổn định thấp hơn 40% so với các mô hình trước đó, và việc cung cấp không khí cao hơn 15% để vuốt ve nhanh hơn.SVI3 bao gồm 19 chẩn đoán van trực tuyến theo dõi sức khỏe van trong khi quá trình đang chạy, giúp dự đoán nhu cầu bảo trì trước khi lỗi xảy ra.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Masoneilan |
| Giao thức thông tin | HART 7 trên 4-20mA |
| Tín hiệu đầu vào | Điện |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Máy định vị; Tiến bộ; Chẩn đoán van trực tuyến |
| Áp lực cung cấp | 20 đến 120 psi |
| Chuyển hàng trên không | 410 SLPM @ 30psi |
| Hành động | Một hành động, thất bại an toàn; xoay và tuyến tính |
| Loại lắp đặt | Máy điều khiển được gắn |
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Vật liệu nhà ở | Nhôm không đồng (ASTM A360); Lớp 316SS tùy chọn |
| Xếp hạng bảo vệ | IP66 và NEMA 4X |
| Trọng lượng (Aluminium) | 3.3 kg (7,4 lbs) |
| Trọng lượng (thép không gỉ) | 6.26 kg (13.8 lbs) |
| Các mục nhập điện | Hai 1/2 NPT nữ |
| Dòng điện tối thiểu / tối đa | 3.2mA / 22mA |
| Điện áp phù hợp yêu cầu | 9Vdc @ 20mA, 11Vdc @ 4mA |
| Lượng đầu ra tùy chọn | Hai công tắc trạng thái rắn có thể cấu hình được (1A, 30Vdc); Một chuyển tiếp vị trí 4-20mA; Một đầu vào số có thể cấu hình được |
| Giấy chứng nhận | SIL3 Có khả năng; phê duyệt ATEX, IECEx, Hoa Kỳ, Canada |
| Phần mềm truyền thông | Quản lý vòng đời van Masoneilan (VLM); hỗ trợ DTM và EDD |
Ngành công nghiệp ứng dụng
Masoneilan SVI3 được sử dụng trong sản xuất điện, lọc dầu, hóa dầu, dầu và khí đốt giữa dòng và dầu và khí đốt phía trên dòng.tháp làm mát, các tòa nhà lò phản ứng, các tòa nhà tua-bin, máy phát hơi phục hồi nhiệt, cân bằng của nhà máy, chưng cất, chế biến lại thủy chế, nứt, trộn thứ cấp, dập tắt và phân tách,nén khí sạc, tách, hoạt động toàn vẹn đường ống, khử nước, làm lạnh, hóa lỏng, tải và vận chuyển, tái khí hóa và nén.
Những vấn đề phổ biến
Smart Cal không hoàn thành: Kiểm tra áp suất cung cấp trong vòng 20-120 psi. Kiểm tra các giới hạn di chuyển van trong phạm vi định giá. Đảm bảo van không bị kẹt hoặc ràng buộc.
Động chuyển vị trí hoặc chu kỳ: Kiểm tra xem có trượt thanh không. Nếu chu kỳ vị trí lớn hơn nhiều so với chu kỳ thiết lập, thiết bị định vị có thể gây ra chu kỳ. Kiểm tra các động tác van chặn bánh tay,một thân cây bị gãy, hoặc các thành phần phản hồi vị trí bị ngắt kết nối.
Thất bại liên lạc với HART cầm tay: Kiểm tra điện áp đầu cuối đáp ứng các yêu cầu tuân thủ (9Vdc @ 20mA, 11Vdc @ 4mA).
Lỗi năng lượng thấp (LOW_POWER): Điện vào dưới 3,15 mA. Tăng dòng mạch lên 4 mA để hiệu chuẩn và chẩn đoán.
TuneERR xuất hiện sau khi tự động: Có thể yêu cầu điều chỉnh bằng tay.
SelfCheckError hoặc lỗi phần cứng: Tắt điện trong hai phút và khởi động lại. Xóa báo động bằng cách sử dụng ValVue hoặc HART Host. Nếu sự cố vẫn tiếp tục, hãy thay thế mô-đun điện tử.
Các mô hình thay thế
Masoneilan SVI3 là sự thay thế trực tiếp cho SVI II AP và SVI1000.Nó được trang bị nắp thép không gỉ cho bất kỳ sự kết hợp van / bộ điều khiển nào và hoàn toàn tương thích ngược với nắp SVI II AP và SVI1000Đối với người dùng AP SVI II, nâng cấp tương đối đơn giản Kiểm tra việc lắp đặt thiết bị điều khiển, phạm vi đi lại, và giao thức giao tiếp trước khi đặt hàng.
