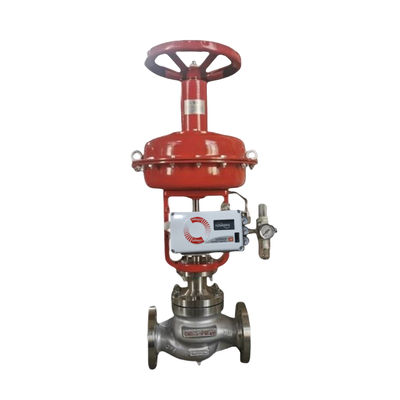

Flowserve Logix 520MD Máy định vị van kỹ thuật số với truyền thông HART để điều khiển chính xác và điều chỉnh tăng nhiều biến

Tổng quan sản phẩm

Flowserve Logix 520MD là bộ định vị van kỹ thuật số cung cấp khả năng điều khiển chính xác các bộ truyền động khí nén. Nó chấp nhận tín hiệu điều khiển hai dây 4-20mA với giao tiếp HART (hỗ trợ HART 5, 6 và 7) và chuyển đổi nó thành đầu ra khí nén cho bộ truyền động quay và tuyến tính. Bộ định vị kết hợp các chức năng định vị và điều chỉnh vượt trội với cài đặt thuận tiện và các công cụ chẩn đoán mạnh mẽ.

520MD sử dụng thuật toán điều chỉnh độ lợi đa biến cho phép thay đổi bước lớn với độ vọt lố tối thiểu trong khi vẫn duy trì độ phân giải để phản hồi các thay đổi bước rất nhỏ. Quy trình Tự động điều chỉnh (Auto-tune) cho phép bộ truyền động tạo ra phản hồi đo lường và chọn các giá trị độ lợi cung cấp hiệu suất bộ truyền động phù hợp. Bộ chọn bộ điều chỉnh độ lợi có thể tăng hoặc giảm độ lợi đã tính toán để có hiệu suất tối ưu.

Cấu hình được xử lý thông qua cài đặt DIP switch dễ dàng cho chế độ điều chỉnh và các cài đặt phổ biến khác. Đối với các yêu cầu tùy chỉnh, các bộ điều chỉnh có thể được sửa đổi bằng thiết bị cầm tay hoặc phần mềm ValveSight để phù hợp với nhiều kích cỡ và loại bộ truyền động khác nhau. Thiết bị có thiết kế điều khiển hai giai đoạn cho thời gian phản hồi nhanh hơn và khả năng điều khiển chặt chẽ hơn, với mức tiêu thụ khí nén thấp.

Thông số kỹ thuật

Ngành ứng dụng

Flowserve Logix 520MD được sử dụng trong các ngành dầu khí, xử lý hóa chất, sản xuất điện, xử lý nước và dược phẩm. Các ứng dụng chính bao gồm điều khiển đường ống và bộ truyền động, định vị van lò phản ứng, tự động hóa van xả tuabin, điều chỉnh lưu lượng trong nhà máy và vận hành van vệ sinh. Chứng nhận khu vực nguy hiểm của nó làm cho nó phù hợp với các môi trường quy trình khắc nghiệt.

Các sự cố thường gặp

• Không có đèn LED nhấp nháy: Dòng điện dưới 3,6 mA hoặc cực đấu dây bị sai. Xác minh dòng điện cấp ít nhất là 3,6 mA và kiểm tra cực.

• Truyền thông thất thường: Sự cố tín hiệu HART. Kiểm tra băng thông nguồn dòng điện bị giới hạn ở 25Hz. Xác minh chiều dài và trở kháng cáp. Sử dụng rào cản an toàn nội tại tương thích.

• Thiết bị không phản hồi lệnh tương tự: Thiết bị đang ở chế độ lệnh kỹ thuật số hoặc xảy ra lỗi hiệu chuẩn. Chuyển chế độ lệnh sang tương tự. Hiệu chuẩn lại thiết bị.

• Đọc vị trí van không như mong đợi: Lắp đặt cảm biến vị trí không ở 180 độ, hành trình chưa được hiệu chuẩn, MPC đang hoạt động hoặc đặc trưng người dùng đang hoạt động. Định vị lại cảm biến. Hiệu chuẩn hành trình.

• Vị trí được điều khiển hoàn toàn mở hoặc đóng, không phản hồi lệnh: Hành trình chưa được hiệu chuẩn, vòng lặp bên trong cảm biến Hall chưa được kết nối, cài đặt hành động khí sai, ống bị đảo ngược hoặc sự cố bộ chuyển đổi I/P.

• Yêu cầu hiệu chuẩn ma sát: Không thực hiện hiệu chuẩn ma sát kể từ khi đặt lại nhà máy. Thực hiện Hiệu chuẩn ma sát bằng menu hiển thị, thiết bị cầm tay hoặc DTM.

Các mẫu thay thế

Dòng Flowserve Logix 520MD là một nền tảng bộ định vị kỹ thuật số trưởng thành. Đối với các ứng dụng yêu cầu tính toàn vẹn an toàn bổ sung, biến thể Logix 520MD+ cung cấp các tính năng nâng cao. Đối với các cài đặt mới hơn, Logix 3200MD và Logix 3800MD là các mẫu thay thế trong cùng một họ sản phẩm. Đối với các lựa chọn thay thế của nhà cung cấp khác, hãy xác minh việc lắp đặt bộ truyền động, phạm vi di chuyển và giao thức truyền thông trước khi đặt hàng.
