Tổng quan sản phẩm

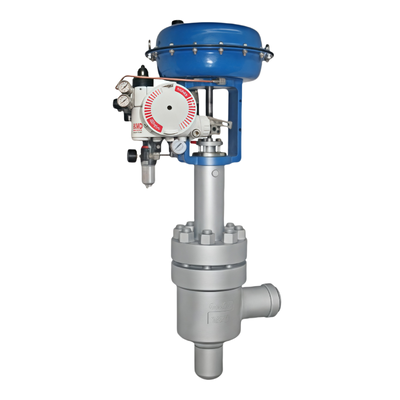

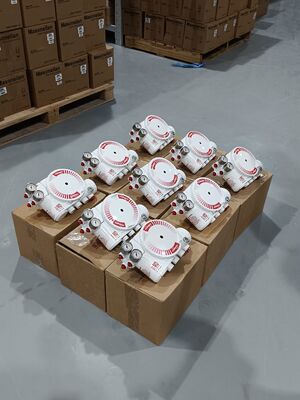

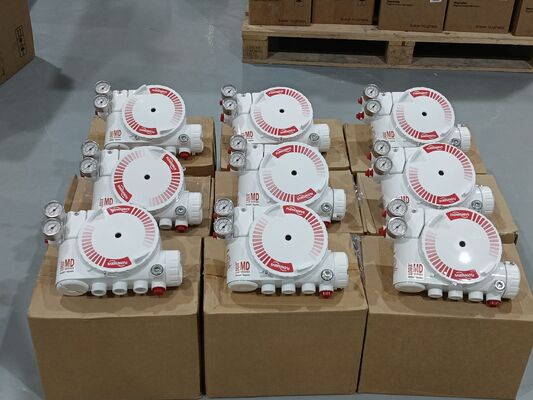

Flowserve Logix 3200MD là bộ định vị van kỹ thuật số HART sử dụng công nghệ áp điện cho hiệu suất và độ tin cậy cao. Đây là thiết bị hai dây, đầu vào 4-20mA, điều khiển bộ truyền động khí nén dựa trên tín hiệu điều khiển tương tự. Cấu hình có thể được thực hiện cục bộ bằng các nút bấm, thiết bị cầm tay HART hoặc phần mềm SoftTools. Đèn LED trạng thái cục bộ, công tắc DIP và các nút hiệu chuẩn giúp đơn giản hóa việc cài đặt. Tự động điều chỉnh với lựa chọn độ lợi động đảm bảo kiểm soát ổn định.
Thiết bị hỗ trợ cả bộ truyền động tác động kép và tác động đơn, cho các loại lắp đặt tuyến tính và quay. Thiết bị không nhạy cảm với sự thay đổi áp suất nguồn cấp và có thể xử lý áp suất nguồn cấp từ 30 đến 150 psig. Vỏ chống cháy nổ được xếp hạng Class I Division 1 Groups B-D, Ex d IIB+H2, AEx d IIB+H2 và có khả năng SIL 2.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Flowserve |
| Giao thức truyền thông | HART 5 |
| Tín hiệu đầu vào | 4-20mA |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Giám sát lỗi cục bộ 24/7; Lưu trữ chữ ký van cục bộ |
| Áp suất nguồn cấp | 30 đến 150 psig |
| Loại lắp đặt | Bộ truyền động quay và tuyến tính |
| Nhiệt độ hoạt động | -52°C đến +85°C (-62°F đến +185°F) |
| Vật liệu vỏ | Nhôm đúc, sơn tĩnh điện; Thép không gỉ |
| Trọng lượng (Nhôm) | 3,9 kg (8,3 lbs) |
| Trọng lượng (Thép không gỉ) | 9,3 kg (20,5 lbs) |
| Dòng điện hoạt động tối thiểu | 3,6 mA |
| Nguồn điện áp (Tối đa) | 30,0 VDC |
| Điện áp tuân thủ | 10,0 VDC @ 20 mA |
| Phân loại khu vực | Chống cháy nổ: Class I Div 1 Groups B-D; An toàn nội tại: Class I Div 1 Groups A-G; Không gây cháy: Class I Div 2 A-D |
| Chứng nhận | SIL 2 |
| Tính năng bổ sung | Khả năng miễn nhiễm RFI/EMI; Tuân thủ FISCO; Tự động điều chỉnh; Độ ổn định ma sát cao; Nâng cấp Flash Ram; Độ lợi cục bộ có thể điều chỉnh |
Ngành ứng dụng
Flowserve Logix 3200MD phục vụ các ngành dầu khí, xử lý hóa chất, sản xuất điện, xử lý nước và dược phẩm. Thiết bị xử lý điều khiển đường ống và bộ truyền động, định vị van lò phản ứng, tự động hóa van bypass tuabin và điều chỉnh lưu lượng.
Các sự cố thường gặp
Không có đèn LED nhấp nháy: Dòng điện dưới 3,6 mA hoặc cực tính dây bị sai. Xác minh dòng điện nguồn cấp ít nhất là 3,6 mA và kiểm tra cực tính.
Truyền thông thất thường: Các vấn đề về tín hiệu HART. Kiểm tra băng thông nguồn dòng điện bị giới hạn ở 25Hz. Xác minh chiều dài cáp và trở kháng. Sử dụng rào cản an toàn nội tại tương thích.
Thiết bị không phản hồi lệnh tương tự: Thiết bị đang ở chế độ lệnh kỹ thuật số hoặc xảy ra lỗi hiệu chuẩn. Thay đổi chế độ lệnh thành tương tự. Hiệu chuẩn lại thiết bị.
Đọc vị trí van không như mong đợi: Lắp đặt cảm biến vị trí không ở 180 độ, hành trình chưa được hiệu chuẩn hoặc MPC đang hoạt động. Định vị lại cảm biến. Hiệu chuẩn hành trình.
Vị trí được điều khiển hoàn toàn mở hoặc đóng: Hành trình chưa được hiệu chuẩn, vòng lặp bên trong cảm biến Hall chưa được kết nối, hành động khí sai hoặc ống dẫn bị đảo ngược. Hiệu chuẩn hành trình. Kiểm tra kết nối phần cứng.
Yêu cầu hiệu chuẩn ma sát: Chưa thực hiện hiệu chuẩn ma sát kể từ khi đặt lại nhà máy. Thực hiện Hiệu chuẩn ma sát bằng menu hiển thị, thiết bị cầm tay hoặc DTM.
Các mẫu thay thế
Flowserve Logix 3200MD là một nền tảng bộ định vị kỹ thuật số trưởng thành. Để có tính toàn vẹn an toàn bổ sung, biến thể Logix 3200MD+ cung cấp các tính năng nâng cao. Đối với các cài đặt mới hơn, Logix 3800 là một mẫu thay thế trong cùng một họ sản phẩm. Đối với các lựa chọn thay thế của nhà cung cấp khác, hãy xác minh loại lắp đặt bộ truyền động, phạm vi di chuyển và giao thức truyền thông trước khi đặt hàng.
