Tổng quan sản phẩm

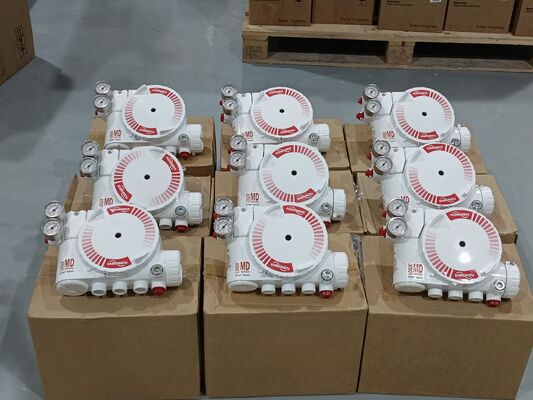

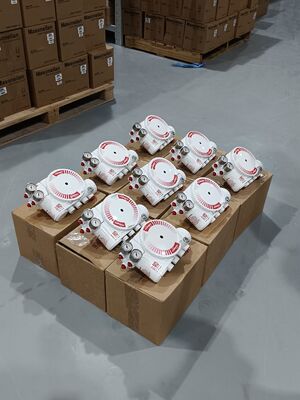

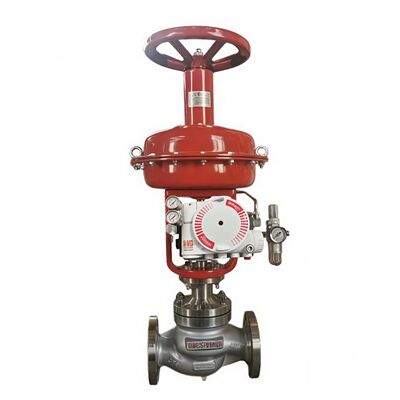

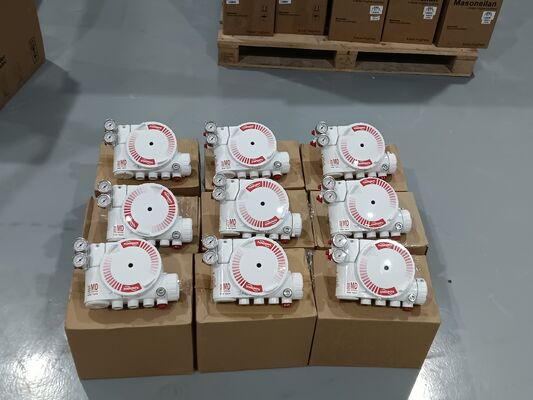

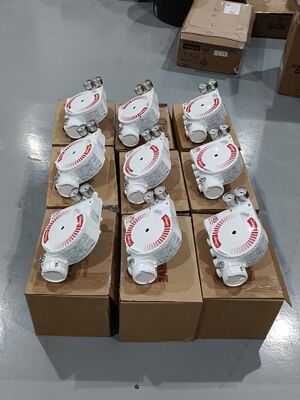

Flowserve Logix 3200MD là một thiết bị định vị van kỹ thuật số được xây dựng với công nghệ piezo để điều khiển đáng tin cậy các thiết bị điều khiển khí nén.Nó nhận được một tín hiệu hai dây 4-20mA và điều chỉnh bộ điều khiển van theo lệnh tương tự. Các nút bấm cục bộ, máy cầm tay HART hoặc phần mềm SoftTools có thể xử lý cấu hình.Tự động điều chỉnh với lựa chọn tăng động duy trì ổn định và phản ứng kiểm soát.
Đơn vị hỗ trợ các bộ điều khiển hoạt động kép và hoạt động đơn trong cả hai cột dây và quay. Nó không nhạy cảm với thay đổi áp suất cung cấp và chấp nhận áp suất cung cấp từ 30 đến 150 psig.Khung chống nổ mang lớp I, nhóm B-D, Ex d IIB+H2 và AEx d IIB+H2 và thiết bị định vị có khả năng SIL 2.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Dòng dịch vụ |
| Giao thức thông tin | HART 5 |
| Tín hiệu đầu vào | 4-20mA |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Giám sát lỗi địa phương 24/7; Lưu trữ chữ ký van địa phương |
| Áp lực cung cấp | 30 đến 150 psig |
| Loại lắp đặt | Máy điều khiển xoay và tuyến tính |
| Nhiệt độ hoạt động | -52°C đến +85°C (-62°F đến +185°F) |
| Vật liệu nhà ở | Dầu kim loại, nhôm sơn bột; thép không gỉ |
| Trọng lượng (Aluminium) | 3.9 kg (8,3 lbs) |
| Trọng lượng (thép không gỉ) | 9.3 kg (20,5 lbs) |
| Điện hoạt động tối thiểu | 3.6 mA |
| Điện áp cung cấp (tối đa) | 30VDC |
| Điện áp phù hợp | 10.0 VDC @ 20 mA |
| Phân loại khu vực | Chứng minh nổ: lớp I Div 1 Nhóm B-D; an toàn nội tại: lớp I Div 1 Nhóm A-G; không gây cháy: lớp I Div 2 A-D |
| Giấy chứng nhận | SIL 2 |
| Các đặc điểm bổ sung | Khả năng miễn dịch RFI/EMI; Phù hợp FISCO; Tự động điều chỉnh; Độ ổn định ma sát cao; Flash Ram nâng cấp; Lợi ích điều chỉnh tại địa phương |
Ngành công nghiệp ứng dụng
Flowserve Logix 3200MD được sử dụng trong dầu khí và khí đốt, chế biến hóa chất, sản xuất điện, xử lý nước, và ngành công nghiệp dược phẩm.vị trí van lò phản ứng, tự động hóa bypass tua bin, và điều chỉnh dòng chảy trong các nhà máy.
Những vấn đề phổ biến
Không có đèn LED nhấp nháy: Điện dưới 3,6 mA hoặc cực dây không chính xác. Kiểm tra điện cung ít nhất 3,6 mA và kiểm tra cực.
Truyền thông không ổn định: Các vấn đề tín hiệu HART. Kiểm tra băng thông nguồn hiện tại được giới hạn ở 25Hz. Kiểm tra chiều dài cáp và trở ngại. Sử dụng một rào cản an toàn nội tại tương thích.
Đơn vị không phản ứng với các lệnh tương tự: Đơn vị đang ở chế độ lệnh kỹ thuật số hoặc một lỗi hiệu chuẩn đã xảy ra. Thay đổi chế độ lệnh sang tương tự.
Đánh giá vị trí van không như mong đợi: Cài đặt cảm biến vị trí không ở góc 180 độ, đột quỵ không được hiệu chỉnh hoặc MPC hoạt động.
Vị trí lái hoàn toàn mở hoặc đóng: Động mạch không được hiệu chỉnh, vòng lặp bên trong cảm biến Hall không được kết nối, cài đặt hành động không khí sai, hoặc ống đảo ngược.
Cần hiệu chuẩn ma sát: Không hiệu chuẩn ma sát được thực hiện kể từ khi thiết lập lại từ nhà máy. Thực hiện hiệu chuẩn ma sát bằng cách sử dụng menu hiển thị, cầm tay hoặc DTM.
Các mô hình thay thế
Flowserve Logix 3200MD là một nền tảng định vị kỹ thuật số trưởng thành. Để tăng cường tính toàn vẹn an toàn, biến thể Logix 3200MD + cung cấp các tính năng nâng cao.Logix 3800 là một mô hình thay thế trong cùng một gia đình sản phẩmĐối với các lựa chọn thay thế giữa các nhà cung cấp, hãy xác minh việc gắn thiết bị điều khiển, phạm vi đi lại và giao thức liên lạc trước khi đặt hàng.
