Tổng quan sản phẩm

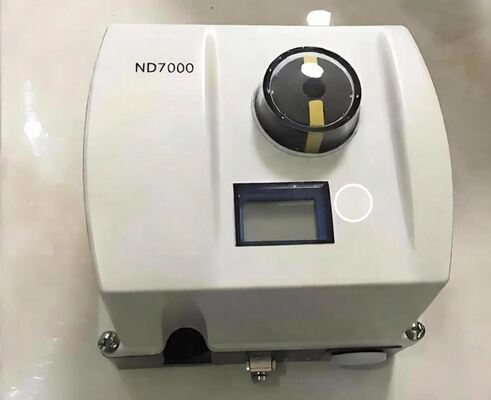

Neles ND7000 là một bộ điều khiển van thông minh dựa trên vi điều khiển được thiết kế để hoạt động trên mọi thiết bị điều khiển van và trong tất cả các lĩnh vực công nghiệp.Nó là một thiết bị 4-20mA cung cấp năng lượng liên tục so sánh tín hiệu lệnh đầu vào với vị trí van thực tế và điều chỉnh bộ điều khiển phù hợpND7000 là một thiết bị định vị thông minh, đáng tin cậy và chắc chắn trong tương lai với hỗ trợ suốt đời.
Đơn vị sử dụng đo vị trí van không tiếp xúc, do đó không có bộ phận mòn cơ học trong đường phản hồi.và cùng một thiết bị có thể được sử dụng cho các thiết bị điều khiển hoạt động đơn và hoạt động képViệc khởi động đơn giản với giao diện người dùng địa phương (LUI) hoặc cấu hình DTM / EDD từ xa.Một tính năng hiệu chuẩn 1 điểm cho phép lắp đặt trên van đang trong quá trình mà không làm gián đoạn hoạt động.
ND7000 được chứng nhận SIL 2 bởi TÜV theo IEC 61508. Nó có tính năng chẩn đoán thiết bị cơ bản bao gồm tự chẩn đoán, xu hướng lệch, đếm và thử nghiệm ngoại tuyến mở rộng.Thiết bị được thiết kế để hoạt động trong điều kiện môi trường khắc nghiệt với một thiết kế mô-đun chắc chắn, đặc điểm nhiệt độ tuyệt vời, và dung nạp rung động và va chạm.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Neles |
| Giao thức thông tin | HART |
| Tín hiệu đầu vào | 4-20mA |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Tự chẩn đoán; Xu hướng sai lệch; Trình đếm; Thử nghiệm ngoại tuyến mở rộng |
| Áp lực cung cấp | 1.4~8 bar (20~115 psig) |
| Loại lắp đặt | Các van xoắn và dây chuyền; Máy điều khiển đơn và hai tác dụng |
| Nhiệt độ hoạt động | -40°C~+85°C, tiêu chuẩn; -53°C~+85°C, phiên bản Bắc Cực |
| Bảo vệ khoang | IP66 / NEMA 4X |
| Vật liệu nhà ở | Hợp kim nhôm anodized |
| Liên kết hàng không | G 1/4 |
| Giấy chứng nhận | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| Phần mềm truyền thông | FDT/DTM; EDD |
Ngành công nghiệp ứng dụng
Neles ND7000 được sử dụng trong dầu khí, chế biến hóa chất, sản xuất điện, khai thác mỏ và tự động hóa công nghiệp nói chung.Thiết bị có thể được tích hợp với tất cả các hệ thống DCS lớn và hỗ trợ bộ lắp đặt cho bất kỳ thiết bị điều khiển bên thứ baNó hoàn toàn tương thích với các hệ thống và thiết bị của các nhà sản xuất khác nhau.
Những vấn đề phổ biến
Một sự thay đổi trong thiết lập vị trí van sẽ không ảnh hưởng đến vị trí thiết bị điều khiển: Kiểm tra áp suất cung cấp (có thể quá thấp), van cuộn dính, tham số cấu hình không chính xác, thiết bị điều khiển hoặc van bị tắc, dây tín hiệu không được kết nối đúng hoặc không được hiệu chuẩn.
Actuator đi đến vị trí cuối cùng với một sự thay đổi tín hiệu đầu vào nhỏ: Các ống giữa bộ điều khiển và bộ điều khiển không chính xác. Kiểm tra các thiết lập tham số PFA và ROT.
Vị trí không chính xác: van cuộn bị bẩn, tải trọng thiết bị điều khiển quá cao, áp suất cấp quá thấp, cảm biến cuộn hoặc áp suất bị lỗi hoặc rò rỉ thiết bị điều khiển.
Tăng tốc độ hoặc vị trí quá chậm: Thay đổi giá trị PERF, van cuộn bẩn, ống cung cấp không khí quá nhỏ hoặc bộ lọc không khí cung cấp bẩn.
Các mô hình thay thế
Neles ND7000 là một nền tảng điều khiển van thông minh trưởng thành.ND7000 phục vụ như một sự thay thế trực tiếp cho các thiết bị định vị NE700 / NP700 cũĐối với các lựa chọn thay thế giữa các nhà cung cấp, hãy xác minh việc gắn thiết bị điều khiển, phạm vi di chuyển
