Tổng quan sản phẩm

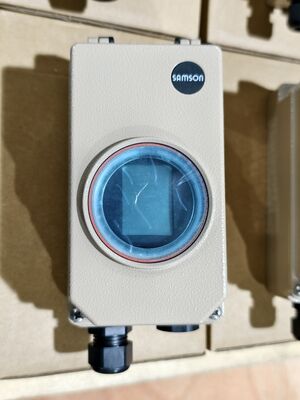

Samson 3730-3 là một thiết bị định vị van điện khí với giao tiếp HART, được thiết kế để gắn vào van điều khiển khí.Nó là một đơn hành động hoặc hai hành động định vị so sánh tín hiệu điều khiển đầu vào từ hệ thống điều khiển với các chuyến đi van thực tế hoặc góc xoay, sau đó phát ra một tín hiệu khí tương ứng cho bộ điều khiển.

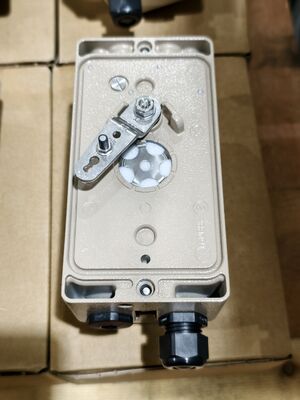

Máy định vị tự hiệu chỉnh và tự động thích nghi với van điều khiển và thiết bị điều khiển khí nén. Nó có cảm biến di chuyển hiệu chỉnh mà không có bánh răng nhạy cảm,do đó nó không bị ảnh hưởng bởi sự mòn của hộp số cơ họcCác đơn vị cung cấp bốn chế độ khởi động khác nhau cho khởi động tự động,bao gồm chế độ "Sub" (thay thế) cho phép khởi động thiết bị định vị trong trường hợp khẩn cấp trong khi máy đang chạy mà không cần di chuyển van.
Tất cả các tham số được lưu trữ trong bộ nhớ EEPROM không dễ bay hơi, được bảo vệ chống lại mất điện.Màn hình LCD có thể được đọc trong bất kỳ vị trí gắn kết nhờ một hướng đọc quayCấu hình được xử lý thông qua một nút đơn giản, hoạt động theo trình đơn, hoặc thông qua máy tính sử dụng phần mềm TROVIS-VIEW qua giao diện SSP.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Samson |
| Giao thức thông tin | HART |
| Tín hiệu đầu vào | 4 đến 20 mA |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | EXPERTplus chẩn đoán van; tự chẩn đoán; tình trạng NAMUR NE 107 |
| Áp lực cung cấp | 1.4 đến 7 bar (20 đến 105 psi) |
| Loại lắp đặt | Động cơ tuyến tính và xoay; đơn và hai tác động |
| Di chuyển van | 3.6 đến 300 mm |
| góc mở | 24 đến 100° |
| Nhiệt độ hoạt động | -20 đến +80°C |
| Bảo vệ khoang | IP 66 / NEMA 4X |
| Vật liệu nhà ở | Dầu kim loại nhôm hoặc thép không gỉ |
| Trọng lượng điện | 410 Ω ở 20 mA |
| Dòng điện tối thiểu | 3.6 mA cho màn hình; 3.8 mA cho hoạt động |
| Áp suất tín hiệu (Output) | 0 bar đến áp suất cung cấp; giới hạn phần mềm đến 1.4/2.4/3.7 bar |
| Chất lượng không khí | ISO 8573-1: kích thước hạt tối đa/mật độ lớp 4, hàm lượng dầu lớp 3, điểm sương lớp 3 |
| Giấy chứng nhận | Có khả năng SIL; ATEX, IECEx, FM, CSA (tùy thuộc vào phiên bản) |
| Phần mềm truyền thông | TROVIS-VIEW; DTM có sẵn |
Ngành công nghiệp ứng dụng
Samson 3730-3 được sử dụng trong chế biến hóa học và hóa dầu, sản xuất điện, bột giấy và giấy, và tự động hóa công nghiệp nói chung.điều kiện môi trường đầy thách thức, dịch vụ throttling, và các ứng dụng đòi hỏi một cảm biến di chuyển bên ngoài.
Những vấn đề phổ biến
Lỗi khởi tạo: Kiểm tra áp suất cung cấp trong vòng 1,4 ~ 7 bar. Kiểm tra cảm biến di chuyển được kết nối đúng và van không bị kẹt.
Lỗi hiệu chuẩn bằng khôngĐiểm không nằm ngoài phạm vi kiểm tra gắn và khởi động lại vị trí.
Lỗi trạng thái liên lạc: Kiểm tra dây điện liên lạc HART. Kiểm tra khả năng chống tải trong quy định (410 Ω). Kiểm tra lỗi vượt quá, khung hoặc sự tương xứng trong bộ đệm liên lạc.
Máy định vị không phản ứng với tín hiệu đầu vào: Kiểm tra áp suất cung cấp và kết nối khí nén. Kiểm tra rằng thiết bị ở chế độ hoạt động chính xác.
van không đạt đến vị trí cuối cùng: Kiểm tra cài đặt giới hạn áp suất đầu ra không quá thấp. Kiểm tra rò rỉ không khí trong ống và thiết bị điều khiển.
Trục trặc cảm biến nhiệt độ: đo nhiệt độ thất bại. Độ chính xác của chẩn đoán có thể giảm.
Các mô hình thay thế
Samson 3730-3 sẽ bị ngừng sản xuất trong tương lai gần.đó là thế hệ tiếp theo của thiết bị định vị thông minh với HART 7 thông tin liên lạc và tối ưu hóa EXPERTplus van chẩn đoánTROVIS 3730-3 có cảm biến vị trí nội bộ không tiếp xúc, tiêu thụ không khí một nửa so với các phiên bản trước, và sử dụng các bộ phận gắn kết tương tự như loạt 373x.Các mô hình khác trong loạt bao gồm 3730-4 (Profibus) và 3730-5 (Foundation Fieldbus)Đối với các lựa chọn thay thế giữa các nhà cung cấp, loạt Neles ND9000 và loạt Masoneilan SVI-II thường được trích dẫn là đối thủ cạnh tranh trực tiếp.
