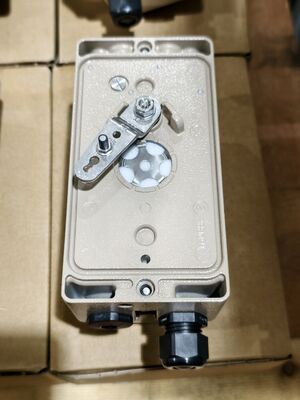

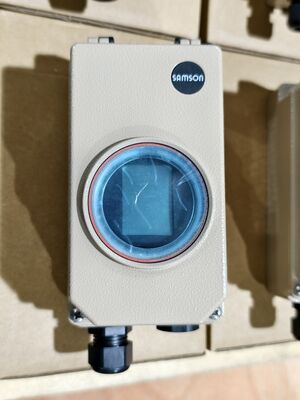

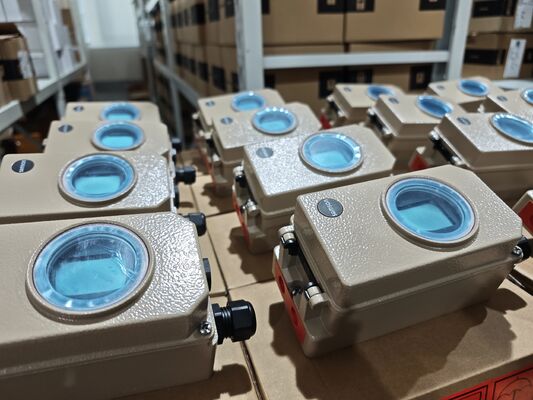

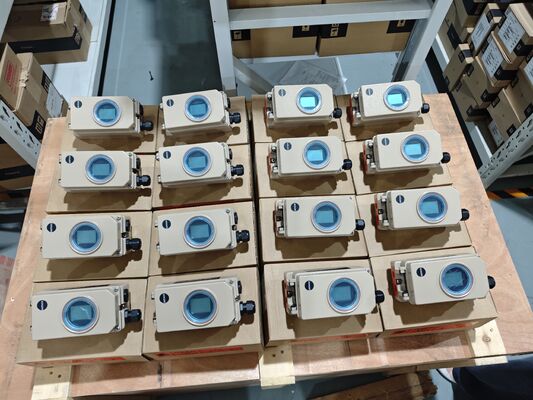

Tổng quan sản phẩm
Samson 3730-3 là bộ định vị điện khí nén được tăng cường kỹ thuật số, sử dụng giao tiếp HART để quản lý van điều khiển khí nén. Nó hoạt động với các bộ truyền động tác động đơn và tác động kép, cả tuyến tính và quay. Thiết bị so sánh lệnh 4-20 mA của hệ thống điều khiển với hành trình hoặc góc van thực tế, sau đó cung cấp tín hiệu khí nén tương ứng cho bộ truyền động.
Tự hiệu chuẩn là tự động, thích ứng với van và bộ truyền động mà không cần can thiệp thủ công. Cảm biến hành trình không có bánh răng, loại bỏ hao mòn cơ học ảnh hưởng đến các cảm biến dựa trên bánh răng truyền thống. Có bốn chế độ khởi tạo, bao gồm chế độ thay thế để khởi động khẩn cấp khi nhà máy đang hoạt động, mà không cần di chuyển van.
Tất cả các tham số nằm trong EEPROM không bay hơi, an toàn khỏi mất điện. Hệ thống hai dây rút ra tải điện thấp là 410 Ω. Màn hình LCD có thể đọc được từ bất kỳ vị trí lắp đặt nào nhờ hướng hiển thị có thể xoay. Cấu hình được thực hiện thông qua menu một núm hoặc qua PC bằng phần mềm TROVIS-VIEW qua giao diện nối tiếp SSP.
Thông số kỹ thuật
| Tham số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Samson |
| Giao thức truyền thông | HART |
| Tín hiệu đầu vào | 4 đến 20 mA |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Chẩn đoán van EXPERTplus; Tự chẩn đoán; Trạng thái NAMUR NE 107 |
| Áp suất cấp | 1,4 đến 7 bar (20 đến 105 psi) |
| Loại lắp đặt | Bộ truyền động tuyến tính và quay; Tác động đơn và kép |
| Hành trình van | 3,6 đến 300 mm |
| Góc mở | 24 đến 100° |
| Nhiệt độ hoạt động | -20 đến +80°C |
| Bảo vệ vỏ | IP 66 / NEMA 4X |
| Vật liệu vỏ | Nhôm đúc hoặc thép không gỉ |
| Tải điện | 410 Ω ở 20 mA |
| Dòng điện tối thiểu | 3,6 mA cho màn hình; 3,8 mA cho hoạt động |
| Áp suất tín hiệu (Đầu ra) | 0 bar đến áp suất cấp; giới hạn phần mềm ở 1,4/2,4/3,7 bar |
| Chất lượng không khí | ISO 8573-1: kích thước hạt/mật độ tối đa Lớp 4, hàm lượng dầu Lớp 3, điểm sương Lớp 3 |
| Chứng nhận | Có khả năng SIL; ATEX, IECEx, FM, CSA (tùy thuộc vào phiên bản) |
| Phần mềm truyền thông | TROVIS-VIEW; DTM có sẵn |
Ngành ứng dụng
Samson 3730-3 được sử dụng trong xử lý hóa chất và hóa dầu, sản xuất điện, bột giấy và giấy, và tự động hóa công nghiệp nói chung. Nó phù hợp cho thời gian quá cảnh đầy thách thức, điều kiện môi trường đầy thách thức, dịch vụ điều chỉnh và các ứng dụng yêu cầu cảm biến hành trình bên ngoài. Chẩn đoán EXPERTplus tích hợp cho phép bảo trì dự đoán cho van điều khiển.
Các sự cố thường gặp
Lỗi khởi tạo: Kiểm tra áp suất cấp nằm trong khoảng 1,4~7 bar. Xác minh cảm biến hành trình được kết nối đúng cách và van không bị kẹt.
Lỗi hiệu chuẩn điểm không: Điểm không nằm ngoài phạm vi. Kiểm tra lắp đặt và khởi tạo lại bộ định vị.
Lỗi trạng thái truyền thông: Kiểm tra dây truyền thông HART. Xác minh điện trở tải nằm trong thông số kỹ thuật (410 Ω). Kiểm tra lỗi tràn, khung hoặc chẵn lẻ trong bộ đệm truyền thông.
Bộ định vị không phản hồi tín hiệu đầu vào: Kiểm tra áp suất cấp và kết nối khí nén. Xác minh thiết bị đang ở chế độ hoạt động chính xác.
Van không đạt đến vị trí cuối: Xác minh cài đặt giới hạn áp suất đầu ra không quá thấp. Kiểm tra rò rỉ khí trong ống và bộ truyền động.
Lỗi cảm biến nhiệt độ: Đo nhiệt độ thất bại. Độ chính xác của chẩn đoán có thể bị giảm. Liên hệ bộ phận dịch vụ để thay thế.
Các mẫu thay thế
Samson 3730-3 sẽ ngừng sản xuất trong tương lai gần. Sản phẩm thay thế trực tiếp là TROVIS 3730-3, là bộ định vị thông minh thế hệ tiếp theo với giao tiếp HART 7 và chẩn đoán van EXPERTplus được tối ưu hóa. TROVIS 3730-3 có cảm biến vị trí bên trong không tiếp xúc, tiêu thụ khí bằng một nửa so với các phiên bản trước và sử dụng các bộ phận lắp đặt giống như dòng 373x. Các mẫu khác trong dòng bao gồm 3730-4 (Profibus) và 3730-5 (FOUNDATION Fieldbus). Đối với các giải pháp thay thế của các nhà cung cấp khác, dòng Neles ND9000 và dòng Masoneilan SVI-II thường được coi là đối thủ cạnh tranh trực tiếp.
