Tổng quan sản phẩm

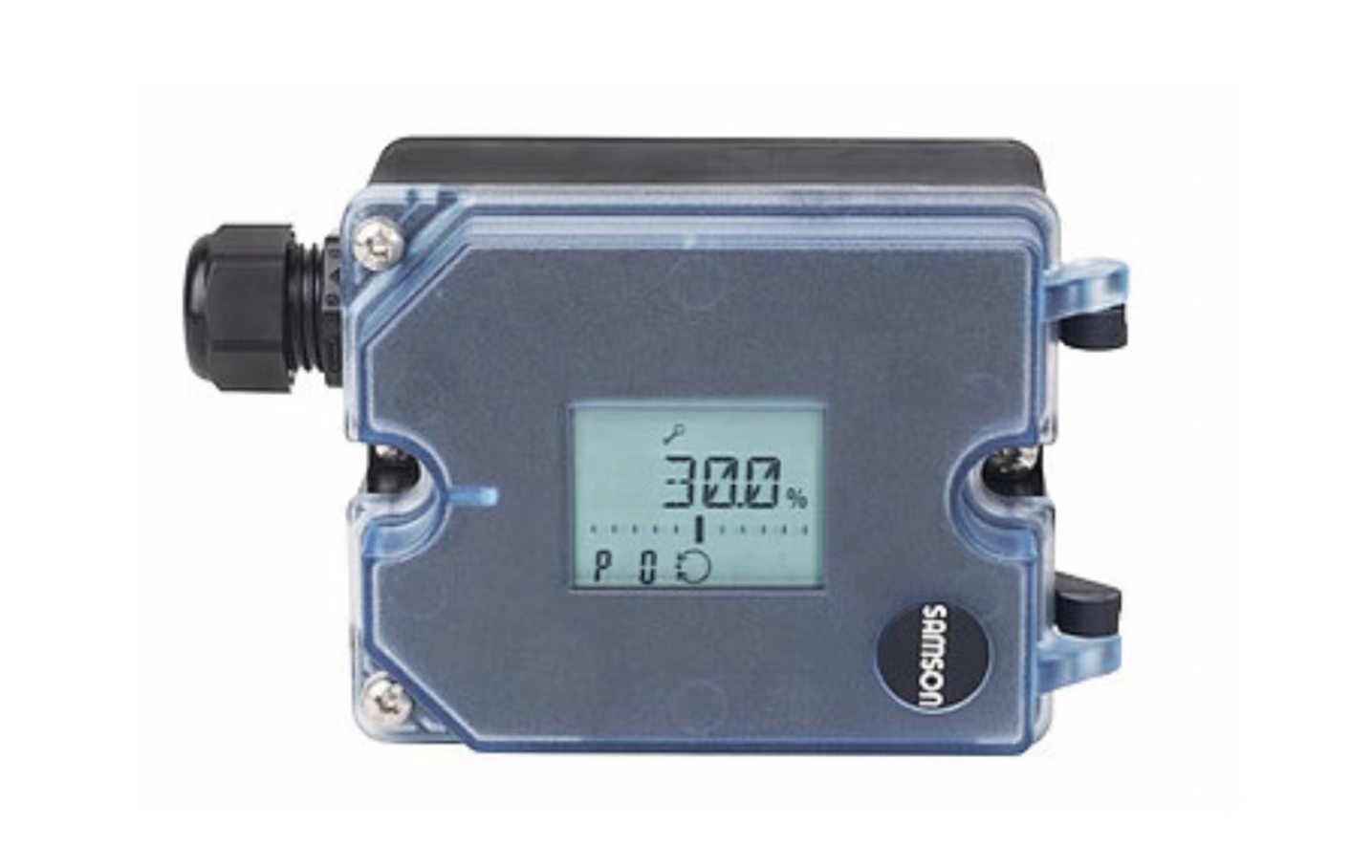

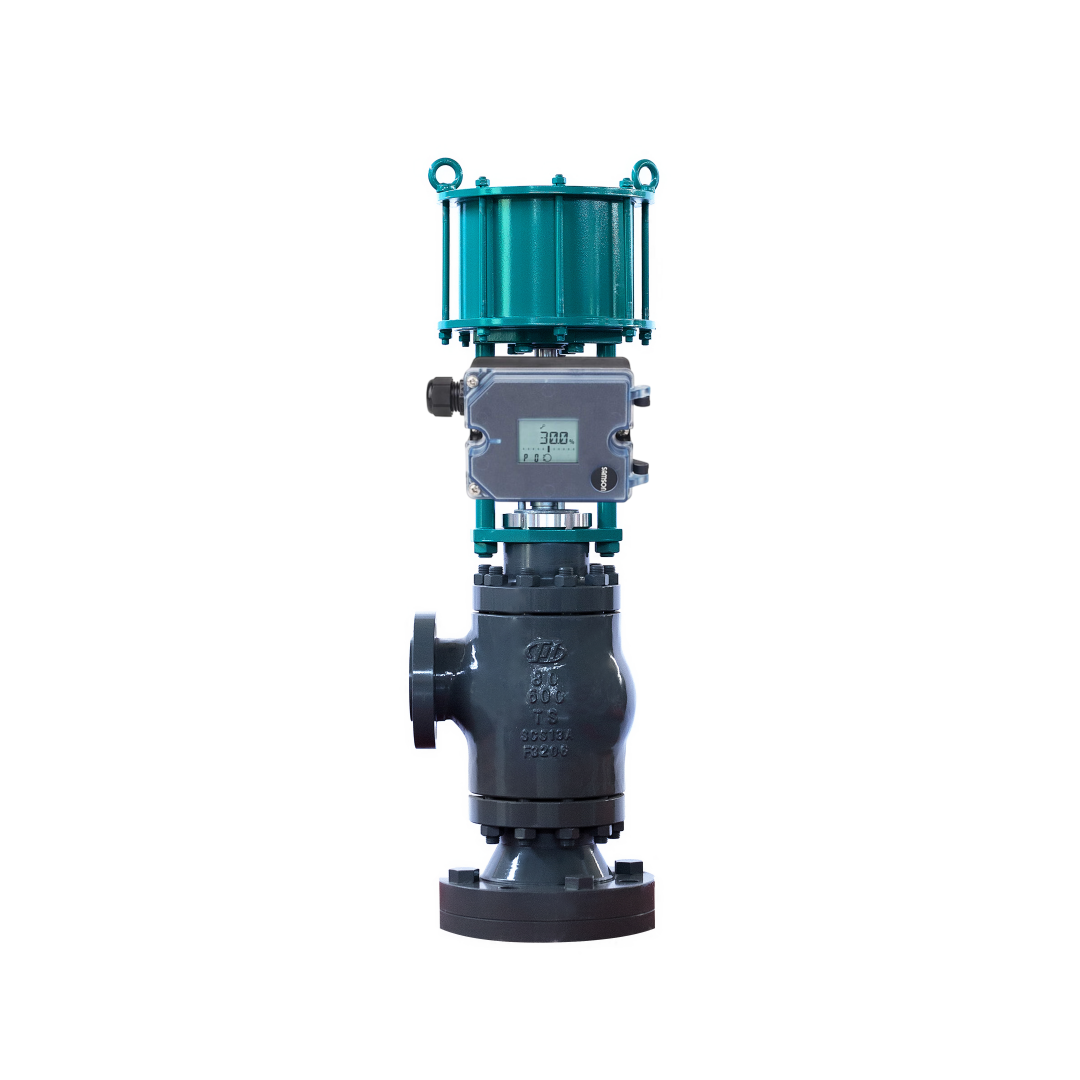

Samson 3725 là một thiết bị định vị điện khí tự hiệu chỉnh nhỏ gọn được thiết kế để gắn vào quả cầu khí và van xoay.Nó là một vị trí đơn hành động so sánh tín hiệu điều khiển đầu vào từ hệ thống điều khiển với vị trí gốc van thực tế hoặc góc mở, sau đó phát ra một tín hiệu khí tương ứng cho bộ điều khiển.
Đơn vị có cảm biến vị trí kháng nam châm không tiếp xúc, do đó không có các bộ phận mòn cơ học trong đường phản hồi.Hoạt động trực quan với ba phím dung lượng và màn hình LCD có thể được đọc ở bất kỳ vị trí gắn máy nào nhờ một hướng đọc có thể chọnTất cả các tham số được lưu trữ trong bộ nhớ EEPROM không dễ bay hơi để bảo vệ khỏi hỏng điện.
Máy định vị cung cấp khởi động tự động biến thể, và các tham số được đặt trước có nghĩa là chỉ cần điều chỉnh các giá trị lệch khỏi tiêu chuẩn.và điểm không được theo dõi liên tục.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Samson |
| Giao thức thông tin | HART (không cần thiết) |
| Tín hiệu đầu vào | 4 đến 20 mA, đơn vị 2 dây |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Giám sát liên tục điểm không |
| Áp lực cung cấp | Tối đa 7 bar |
| Loại lắp đặt | Động cơ tuyến tính và xoay; hoạt động đơn |
| Di chuyển (được điều chỉnh) | 3.75 đến 50 mm |
| góc mở | 24 đến 100° |
| Nhiệt độ hoạt động | -25 đến +80°C |
| Bảo vệ khoang | IP 66 |
| Vật liệu nhà ở | PPA (polyphthalamide), chống tia UV |
| Liên kết hàng không | G 1/4 hoặc 1/4 NPT |
| Dòng điện tối thiểu | 3.8 mA |
| Kháng tải | Tối đa 6,3 V (315 Ω ở 20 mA) |
| Các đường cong đặc trưng | 3 đường cong di chuyển, 9 đường cong góc quay |
| Bảo vệ chống nổ | Loại 3725-000: Không; Loại 3725-110: ATEX; Loại 3725-113: GOST; Loại 3725-130: CSA |
| Giấy chứng nhận | Giấy chứng nhận đóng tàu |
Ngành công nghiệp ứng dụng
Samson 3725 được sử dụng trong chế biến hóa học và hóa dầu, sản xuất điện và tự động hóa công nghiệp nói chung.hoạt động dễ dàng, và độ chắc chắn là rất quan trọng.
Những vấn đề phổ biến
Máy định vị không phản ứng với tín hiệu đầu vào: Kiểm tra áp suất cung cấp (tối đa 7 bar). Kiểm tra kết nối khí nén an toàn.
Vị trí van không phù hợp với tín hiệu đầu vào: Kiểm tra các thiết lập đường cong đặc trưng. Kiểm tra rằng hướng hoạt động được thiết lập chính xác.
Hoạt động bất thường hoặc dao động: Kiểm tra rò rỉ không khí trong ống và phụ kiện. Kiểm tra ma sát quá mức trong hộp van hoặc thiết bị điều khiển.
Lỗi hiệu chuẩn điểm không: Điểm không nằm ngoài phạm vi kiểm tra gắn và điều chỉnh lại điểm không.
Lỗi khởi tạo: Kiểm tra áp suất cung cấp và kết nối cảm biến du lịch.
Các mô hình thay thế
Samson 3725 là một nền tảng định vị nhỏ gọn. TROVIS 3730-1 là một thay thế trực tiếp với giao tiếp HART và các tính năng nâng cao.Loại 3724 cũng có sẵn như một lựa chọn thay thế trong cùng một loạtĐối với các lựa chọn thay thế giữa các nhà cung cấp, hãy xác minh việc gắn thiết bị điều khiển, phạm vi đi lại và giao thức liên lạc trước khi đặt hàng.
