Tổng quan sản phẩm

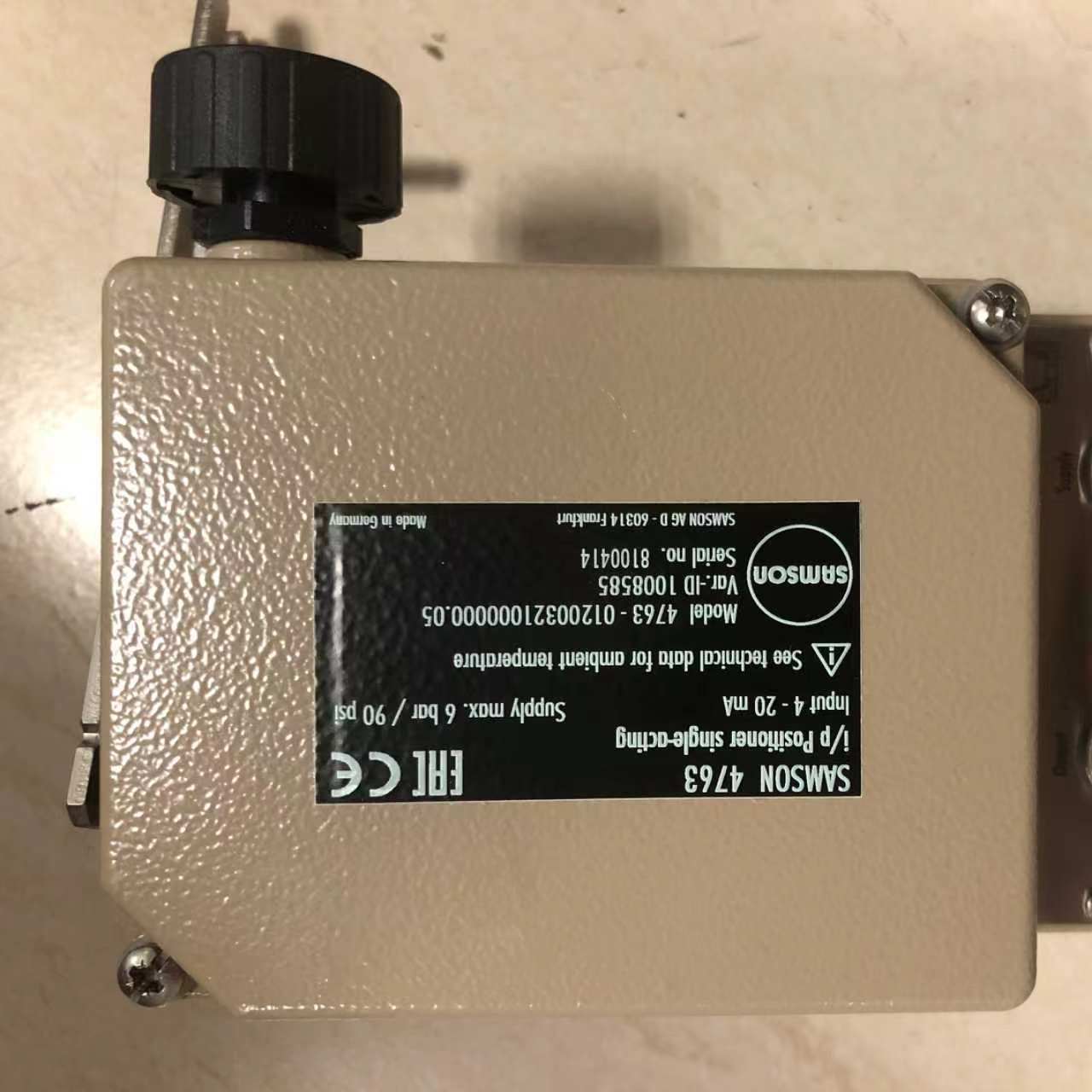

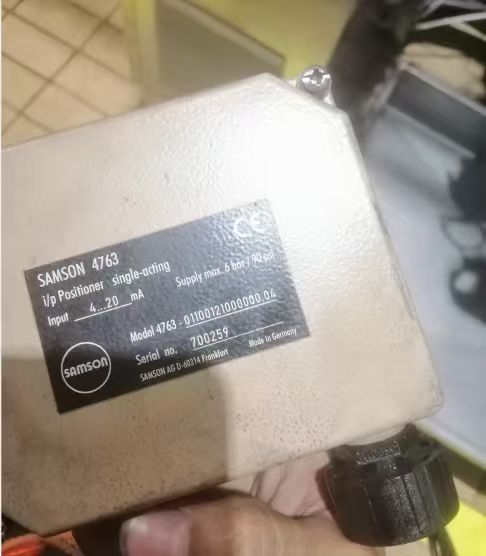

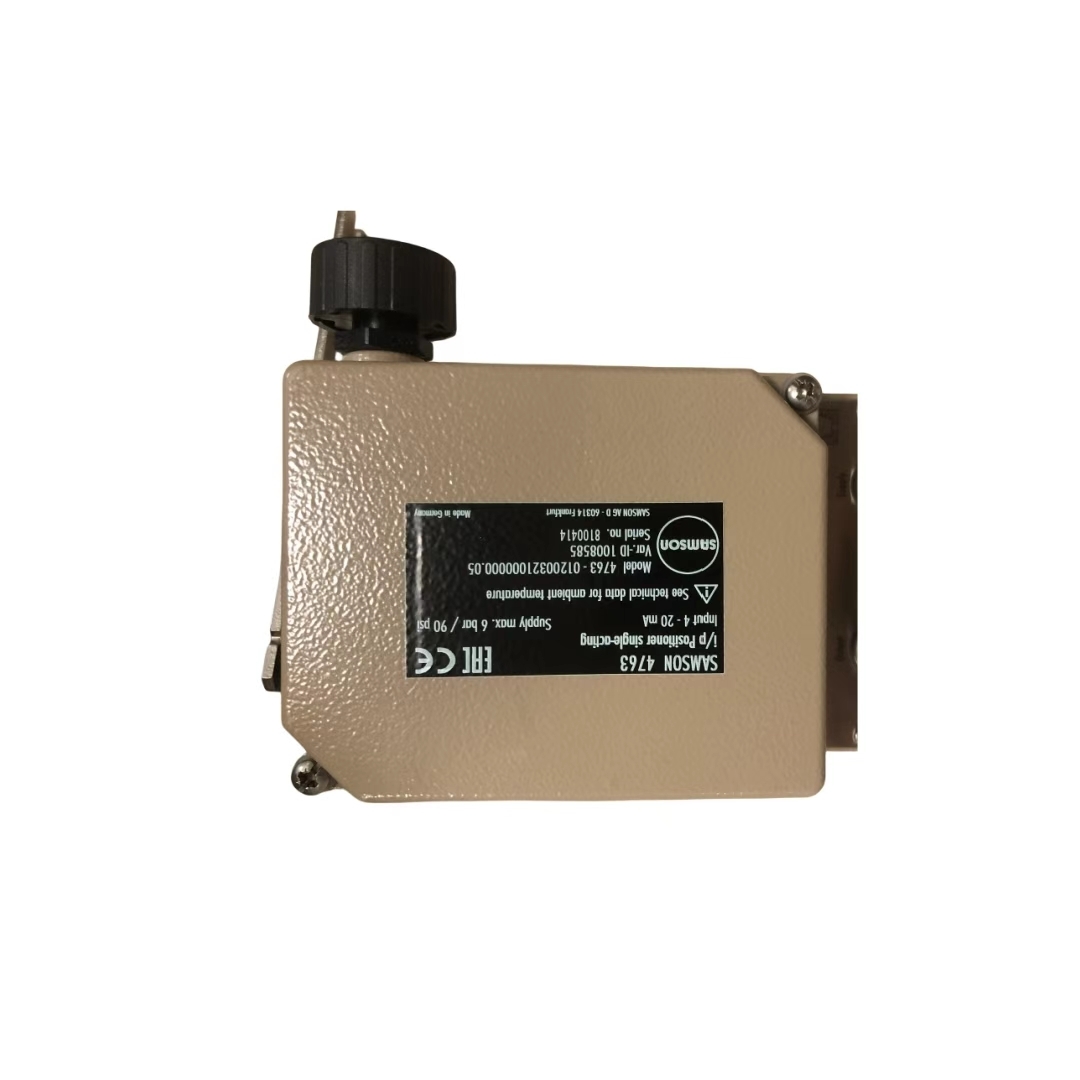

Samson 4763 là bộ định vị điện khí nén nhỏ gọn dùng để lắp đặt trên van điều khiển khí nén. Đây là thiết bị tác động đơn, so sánh tín hiệu đầu vào của hệ thống điều khiển với vị trí thực tế của thân van và sau đó gửi áp suất khí nén tương ứng đến bộ truyền động. Vỏ được làm bằng nhôm đúc, và thiết bị có thể được lắp đặt ở bất kỳ hướng nào mà không bị ảnh hưởng bởi rung động cơ học. Hướng hoạt động có thể đảo ngược tại hiện trường. Dải tỷ lệ điều chỉnh và dung lượng khí đầu ra cho phép tinh chỉnh cho các ứng dụng cụ thể. 4763 chấp nhận tín hiệu đầu vào điện 4-20mA hoặc 1-5mA. Nó sử dụng hệ thống flapper-nozzle cân bằng lực. Đồng hồ đo áp suất tùy chọn cho phép giám sát áp suất khí cấp và áp suất tín hiệu.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Samson |
| Giao thức truyền thông | HART (tùy chọn) |
| Tín hiệu đầu vào | 4(0) đến 20 mA; 1 đến 5 mA |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Không có chẩn đoán van (tiêu chuẩn) |
| Áp suất cấp | 1,4 đến 6 bar (20 đến 90 psi) |
| Loại lắp đặt | Bộ truyền động tuyến tính, tác động đơn; Quay (qua phụ kiện) |
| Hành trình định mức | 7,5 đến 90 mm |
| Góc mở | Lên đến 90° |
| Nhiệt độ hoạt động | -20 đến +80°C |
| Bảo vệ vỏ | IP 54 |
| Vật liệu vỏ | Nhôm đúc |
| Kết nối khí | G 1/4 |
| Độ nhạy | <0,1% |
| Độ trễ | <0,5% |
| Bảo vệ chống cháy nổ | Loại 4763-0: Không có; Loại 4763-1: ATEX Ex ia IIC T6; Loại 4763-8: EEx nA |
| Chứng nhận | ATEX, IECEx (tùy thuộc phiên bản) |
| Phần mềm truyền thông | Không áp dụng |
Ngành ứng dụng
Samson 4763 được sử dụng trong ngành hóa chất và hóa dầu, sản xuất điện, bột giấy và giấy, và tự động hóa công nghiệp nói chung. Nó phù hợp cho dịch vụ điều chỉnh lưu lượng và các ứng dụng yêu cầu định vị van chính xác. Thiết kế nhỏ gọn và khả năng chống rung làm cho nó phù hợp với môi trường quy trình khắc nghiệt.
Các sự cố thường gặp
Bộ định vị không phản hồi tín hiệu đầu vào: Kiểm tra áp suất cấp nằm trong khoảng 1,4~6 bar. Xác minh các kết nối khí nén chắc chắn. Kiểm tra xem cụm vòi phun có bị tắc nghẽn không.
Vị trí van không khớp với tín hiệu đầu vào: Kiểm tra cài đặt dải tỷ lệ (P-band). Xác minh rằng hướng hoạt động (trực tiếp hoặc đảo ngược) được đặt đúng. Hiệu chỉnh lại điểm 0.
Hoạt động thất thường hoặc dao động: Kiểm tra rò rỉ khí trong ống và phụ kiện. Kiểm tra ma sát quá mức trong bộ đệm van hoặc bộ truyền động. Xác minh rằng cài đặt dung lượng khí đầu ra là phù hợp.
Lỗi hiệu chỉnh điểm 0: Điểm 0 nằm ngoài phạm vi. Kiểm tra cách lắp đặt và điều chỉnh lại điểm 0.
Áp suất cấp thấp: Xác minh rằng áp suất cấp đáp ứng yêu cầu tối thiểu 1,4 bar. Kiểm tra bộ điều chỉnh nguồn khí.
Các mẫu thay thế
Samson 4763 sẽ ngừng sản xuất trong tương lai gần. Sản phẩm thay thế trực tiếp là TROVIS 3730-1, là bộ định vị thông minh thế hệ tiếp theo với giao tiếp HART và các tính năng nâng cao. Loại 3767 cũng có sẵn như một giải pháp thay thế. 4763 là tiền thân của dòng 3730 và có khả năng tương thích lắp đặt tương tự. Đối với các giải pháp thay thế của các nhà cung cấp khác, hãy xác minh cách lắp đặt bộ truyền động, phạm vi hành trình và giao thức truyền thông trước khi đặt hàng.
