Tổng quan sản phẩm

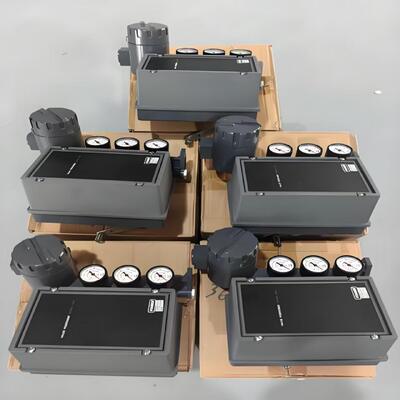

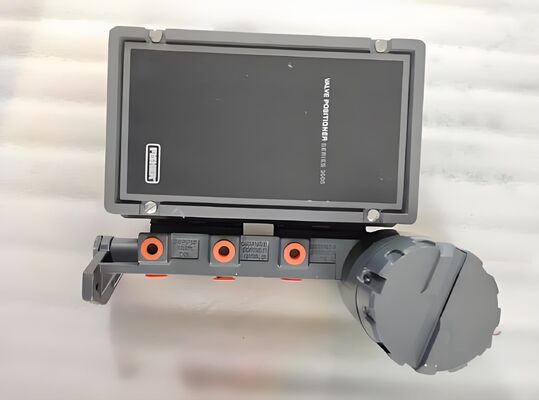

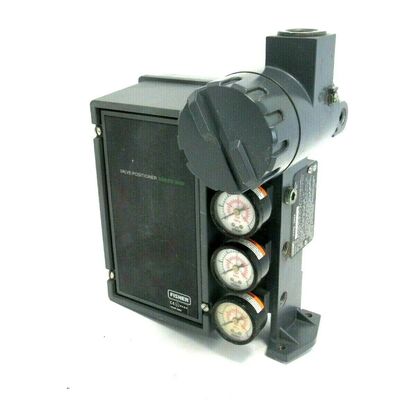

Bộ định vị van điện-khí nén tác động đơn Fisher 3620J được thiết kế cho bộ truyền động quay màng hoặc piston. Nó kết hợp bộ định vị khí nén 3610J với bộ chuyển đổi điện-khí nén 3622. Bộ chuyển đổi nhận tín hiệu 4-20 mA DC và tạo ra đầu ra khí nén tỷ lệ (0,2 đến 1,0 bar / 3 đến 15 psig) điều khiển tầng định vị.

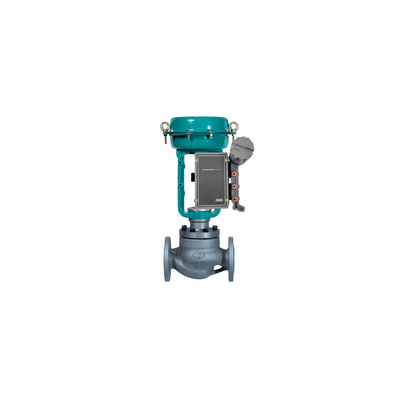

3620J gắn liền với vỏ bộ truyền động. Có thể chuyển đổi tác động giữa trực tiếp và đảo chiều tại hiện trường mà không cần thêm bộ phận. Các điều chỉnh điểm không, phạm vi và điểm giao nhau có thể truy cập bằng tuốc nơ vít sau khi tháo nắp. Độ lợi vòng lặp có thể điều chỉnh nhỏ cho phép người dùng tinh chỉnh phản ứng động cho từng kích thước bộ truyền động và ứng dụng.
Bộ định vị cung cấp hoạt động chính xác, phản ứng nhanh và chịu được rung động trong hầu hết các môi trường nhà máy. Sự thay đổi áp suất cấp có ảnh hưởng tối thiểu đến hoạt động. Vỏ, các bộ phận và vật liệu gioăng được lựa chọn cho môi trường khắc nghiệt, với hợp kim nhôm ít đồng đúc khuôn để chống ăn mòn. Khí xả làm sạch các bộ phận bên trong và vỏ bộ truyền động để bảo vệ thêm.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Fisher |
| Giao thức truyền thông | Tương tự 4-20 mA DC |
| Tín hiệu đầu vào | Dòng điện không đổi 4 đến 20 mA DC; điện áp tuân thủ tối đa 30 VDC; điện áp đầu cuối tối thiểu 2,4 VDC ở 20 mA |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Không |
| Áp suất cấp tối đa | 10,3 bar (150 psig) hoặc định mức bộ truyền động, tùy theo giá trị nào thấp hơn |
| Áp suất đầu ra tối đa | 150 psi |
| Loại lắp đặt | Gắn trên bộ truyền động; quay (tác động đơn) |
| Nhiệt độ hoạt động | Nhiệt độ tiêu chuẩn, Nhiệt độ cao |
| Kiểm soát vị trí | Điều biến |
| Phương tiện cấp | Khí |
| Phân loại khu vực | Chống cháy nổ, An toàn nội tại, Không gây cháy, Bụi |
| Chứng nhận | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, RCM |
| Mạch tương đương | 120 ohm được nối song song với ba diode zener 5,6 V |
| Vật liệu vỏ | Hợp kim nhôm ít đồng; các bộ phận bằng thép không gỉ dòng 300 |
| Trọng lượng | 3,6 kg (8,0 lbs) |
| Tác động | Có thể đảo chiều tại hiện trường giữa trực tiếp và đảo chiều |
Ngành ứng dụng
Fisher 3620J được sử dụng trong xử lý hóa chất và hóa dầu, sản xuất điện, xử lý nước và nước thải, và kiểm soát quy trình công nghiệp nói chung. Nó phù hợp với các vòng điều khiển khí nén cũ và các ứng dụng yêu cầu định vị van quay đáng tin cậy. Bộ định vị gắn liền với vỏ bộ truyền động để lắp đặt nhỏ gọn.
Các sự cố thường gặp
Không có tín hiệu đầu ra khi có đầu vào: Kiểm tra vòi phun bị tắc. Làm sạch vòi phun. Kiểm tra áp suất cấp khí.
Áp suất đầu ra chậm hoặc bất thường: Kiểm tra áp suất cấp nằm trong thông số kỹ thuật. Kiểm tra bộ khuếch đại khí nén và cụm vòi phun/cánh gạt.
Phản ứng tuyến tính kém: Kiểm tra điều chỉnh lò xo điểm không. Kiểm tra vị trí cơ cấu điều chỉnh phạm vi.
Bộ định vị không phản hồi: Xác minh áp suất cấp và các kết nối khí nén. Kiểm tra xem bộ chuyển đổi có nhận tín hiệu 4-20 mA hay không.
Rò rỉ khí: Kiểm tra các vòng O-ring, gioăng và màng bị mòn. Thay thế khi cần thiết.
Các mẫu thay thế
Fisher 3620J là một nền tảng bộ định vị điện-khí nén trưởng thành. Đối với truyền thông kỹ thuật số hiện đại và chẩn đoán nâng cao, bộ điều khiển van kỹ thuật số Fisher DVC6200 hoặc DVC2000 là các giải pháp thay thế thế hệ hiện tại. Đối với các cài đặt cũ, 3620J đóng vai trò là bộ thay thế trực tiếp cho bộ định vị khí nén 3610J khi yêu cầu đầu vào điện. 3620JP bổ sung bộ truyền tín hiệu vị trí và 3620JPR bổ sung khả năng gắn từ xa. Đối với các giải pháp thay thế của các nhà cung cấp khác, hãy xác minh khả năng tương thích của bộ truyền động, phạm vi hành trình và tín hiệu đầu vào trước khi đặt hàng.
