Tổng quan sản phẩm

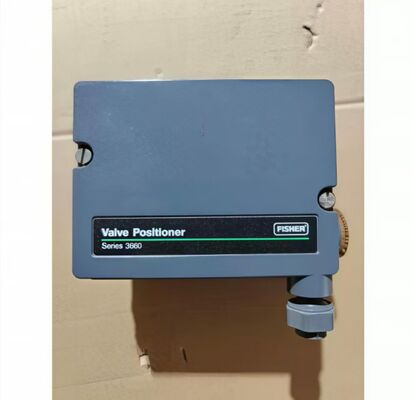

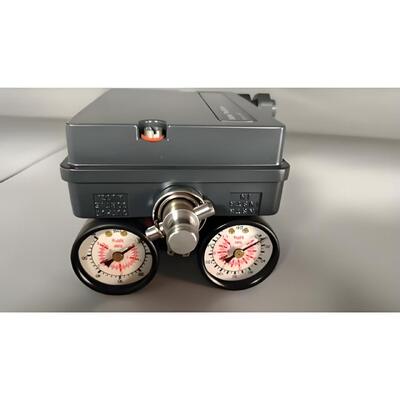

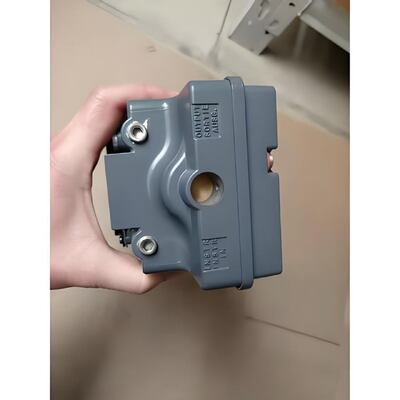

Fisher 3661 là bộ định vị van điện-khí nén một chiều tác động cho van trượt trong dịch vụ điều chỉnh lưu lượng. Nó cung cấp vị trí van tỷ lệ với tín hiệu đầu vào DC milliampere tiêu chuẩn từ thiết bị điều khiển.
Thiết kế cung cấp thiết bị đo chính xác, phản ứng nhanh, có khả năng chống rung động của hầu hết các môi trường nhà máy. Mức tiêu thụ khí nén ở trạng thái ổn định thấp hỗ trợ hoạt động hiệu quả. Các điều chỉnh độ lợi và độ giảm chấn dễ dàng tinh chỉnh độ ổn định của bộ định vị cho các yêu cầu ứng dụng cụ thể.
3661 chấp nhận tín hiệu đầu vào DC milliampere tiêu chuẩn và cung cấp khả năng dải chia cộng với điều chỉnh điểm không và dải đo. Hầu hết các bộ phận cho bộ định vị 3661 có thể thay thế cho nhau, giảm lượng hàng tồn kho phụ tùng. Vỏ và nắp chống rung cơ học và xử lý thô bạo. Các điều chỉnh điểm không và dải đo có thể được thực hiện khi có nắp.
Bộ định vị hoạt động với các bộ truyền động Fisher 657, 667, 1250, 1250R, 3024S và GX. Nó cũng có thể được lắp trên bộ truyền động Baumann.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Fisher |
| Giao thức truyền thông | Tương tự 4-20mA |
| Tín hiệu đầu vào | Điện; Dòng điện không đổi 4 đến 20 mA DC; điện áp gánh tối đa 30 V |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Không |
| Áp suất đầu ra tối đa | 90 psi |
| Loại lắp đặt | Lắp trên bộ truyền động |
| Nhiệt độ hoạt động | Nhiệt độ tiêu chuẩn |
| Điều khiển vị trí | Điều chỉnh |
| Phương tiện cung cấp | Khí |
| Phân loại khu vực | An toàn nội tại, Không gây cháy, Bụi |
| Chứng nhận | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, RCM |
| Chứng nhận an toàn | NIL |
| Hành động | Một chiều |
| Bộ truyền động tương thích | Fisher 657, 667, 1250, 1250R, 3024S, GX; bộ truyền động Baumann |
Ngành ứng dụng
Fisher 3661 được sử dụng trong các ngành hóa dầu, sản xuất điện, xử lý nước, giấy, thực phẩm và đồ uống. Nó phù hợp cho các ứng dụng điều chỉnh lưu lượng trên van trượt.
Các vấn đề thường gặp
Không có tín hiệu đầu ra khi có đầu vào: Kiểm tra vòi phun bị tắc. Làm sạch vòi phun. Kiểm tra áp suất cung cấp khí.
Áp suất đầu ra chậm hoặc bất thường: Kiểm tra áp suất cung cấp nằm trong thông số kỹ thuật. Kiểm tra bộ khuếch đại khí nén và cụm vòi phun/cánh gạt.
Phản hồi tuyến tính kém: Kiểm tra điều chỉnh lò xo điểm không. Kiểm tra vị trí cơ cấu điều chỉnh dải đo.
Bộ định vị không phản hồi: Xác minh áp suất cung cấp và các kết nối khí nén. Kiểm tra xem bộ chuyển đổi có nhận tín hiệu 4-20 mA hay không.
Rò rỉ khí: Kiểm tra các vòng đệm O-ring, gioăng và màng ngăn có bị mòn không. Thay thế khi cần thiết.
Các mẫu thay thế
Fisher 3661 là một nền tảng bộ định vị điện-khí nén trưởng thành. Đối với giao tiếp kỹ thuật số hiện đại và chẩn đoán nâng cao, bộ điều khiển van kỹ thuật số Fisher DVC6200 hoặc DVC2000 là các giải pháp thay thế thế hệ hiện tại. Đối với các cài đặt cũ, 3661 đóng vai trò là đối tác điện-khí nén với bộ định vị khí nén 3660. Đối với các giải pháp thay thế của các nhà cung cấp khác, hãy xác minh khả năng tương thích của bộ truyền động, phạm vi hành trình và tín hiệu đầu vào trước khi đặt hàng.
