Tổng quan sản phẩm

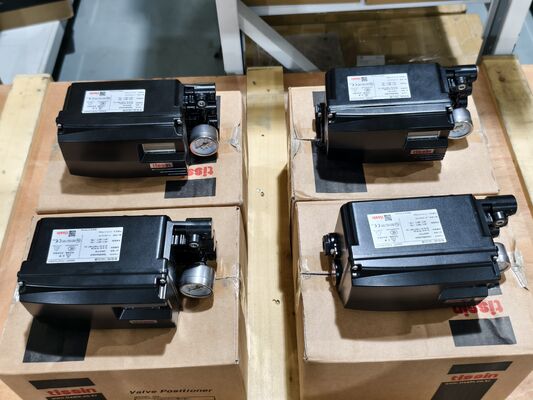

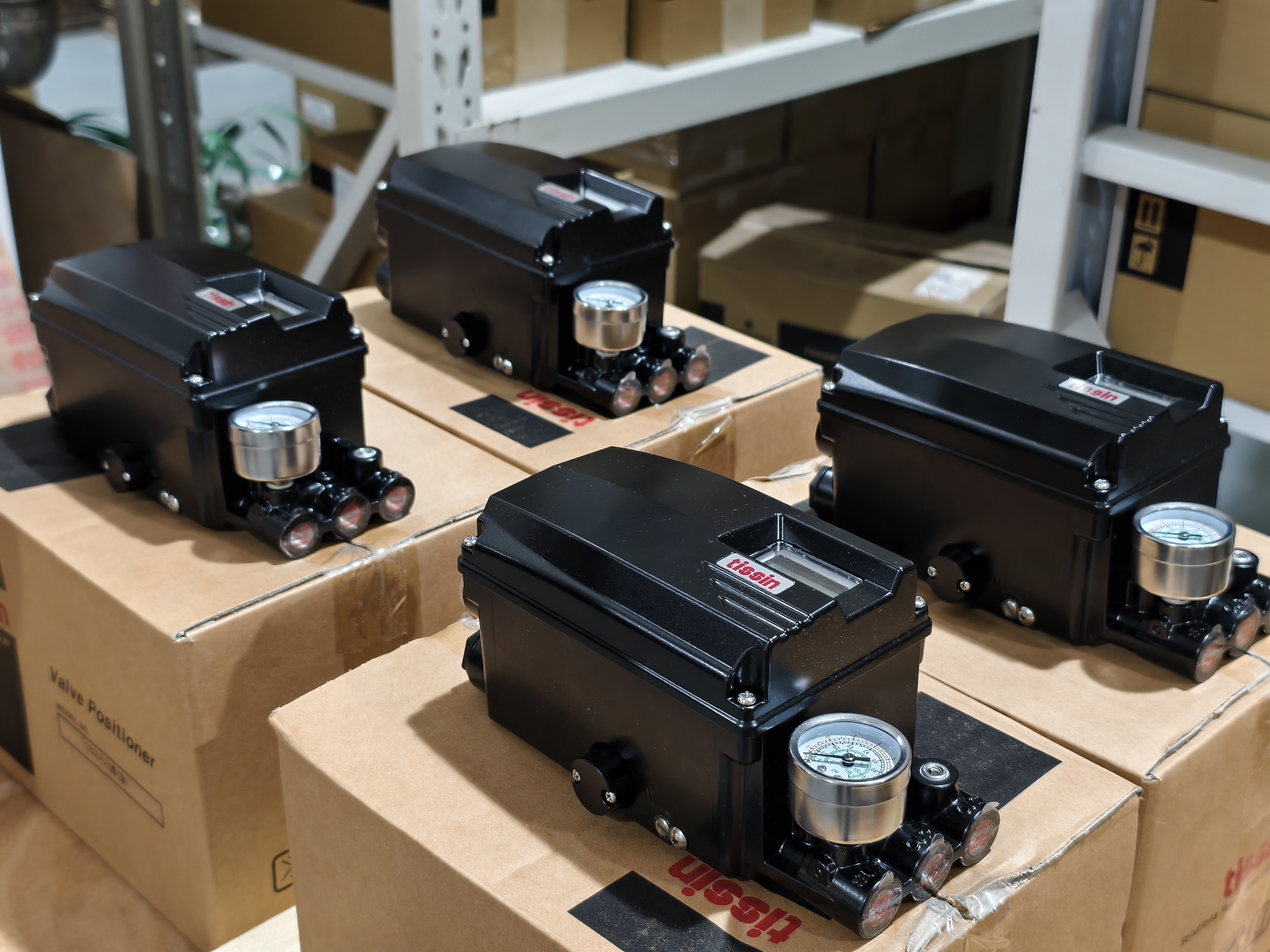

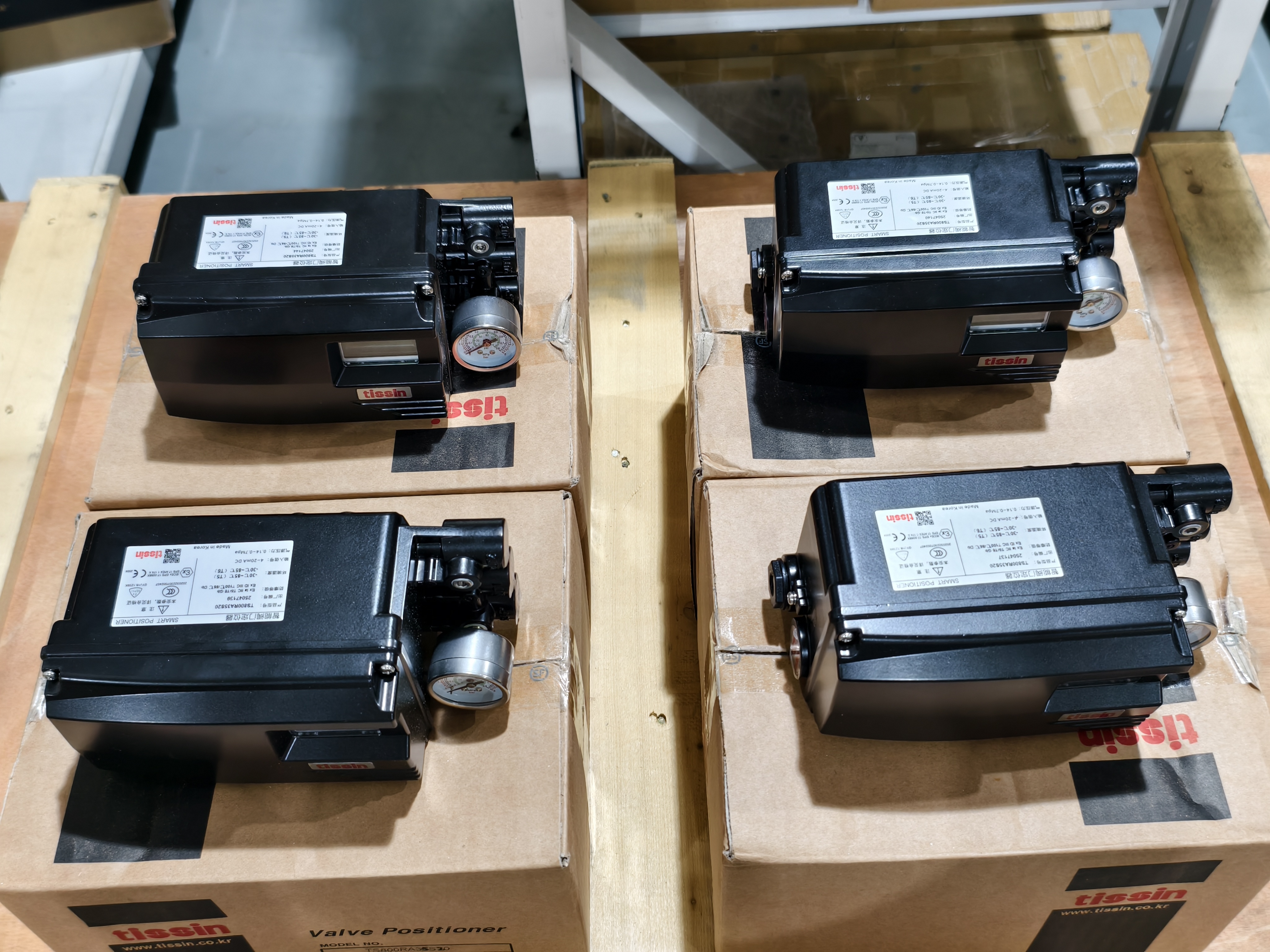

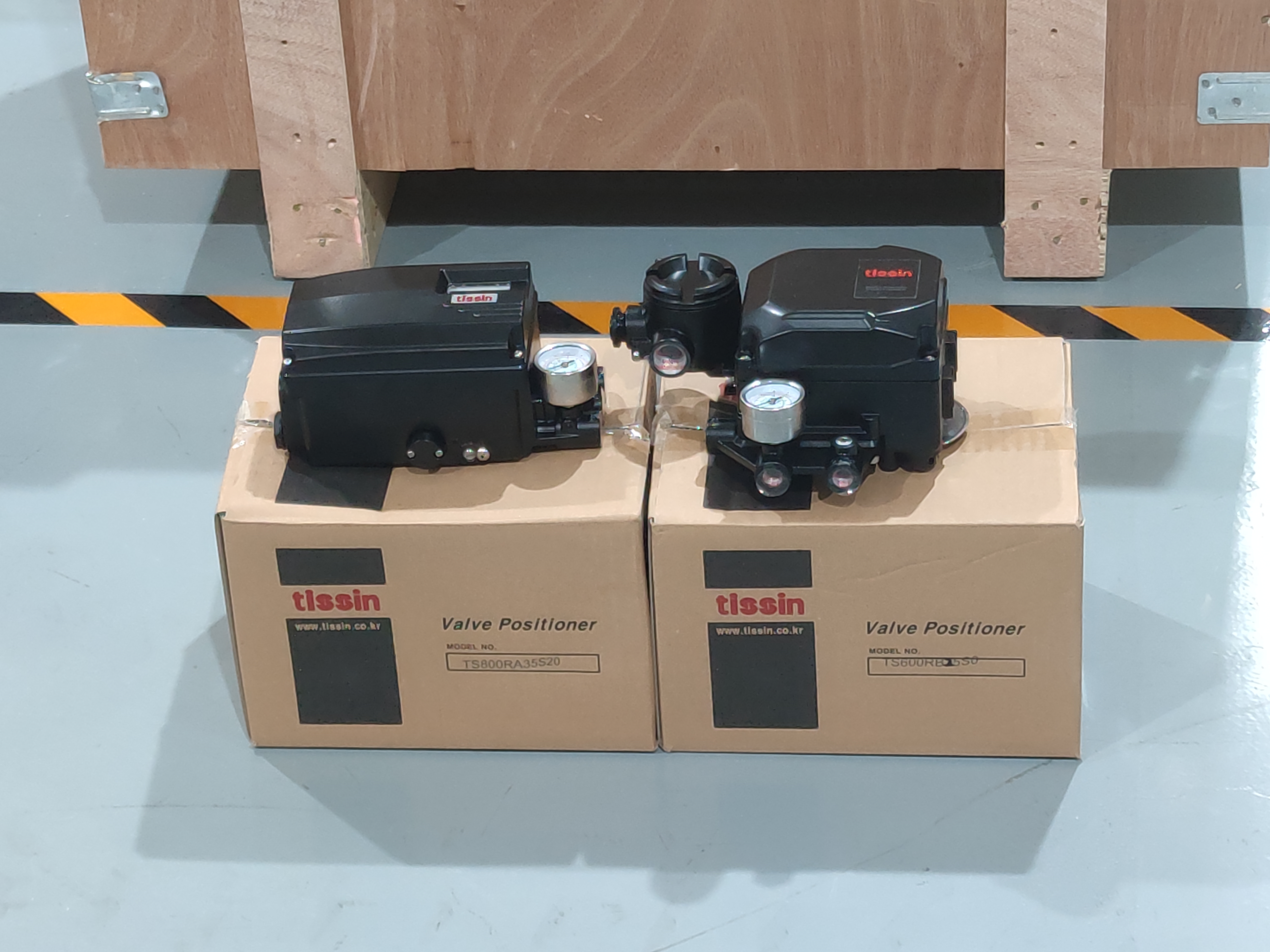

Tissin TS800 là bộ định vị van thông minh nhận tín hiệu đầu vào 4-20mA DC từ phòng điều khiển, DCS hoặc bộ tạo tín hiệu và điều chỉnh áp suất khí nén tương ứng với bộ truyền động van, kiểm soát chính xác độ mở của van. Bộ vi xử lý tích hợp cho phép tự động cài đặt, điều khiển PID và giao tiếp HART.

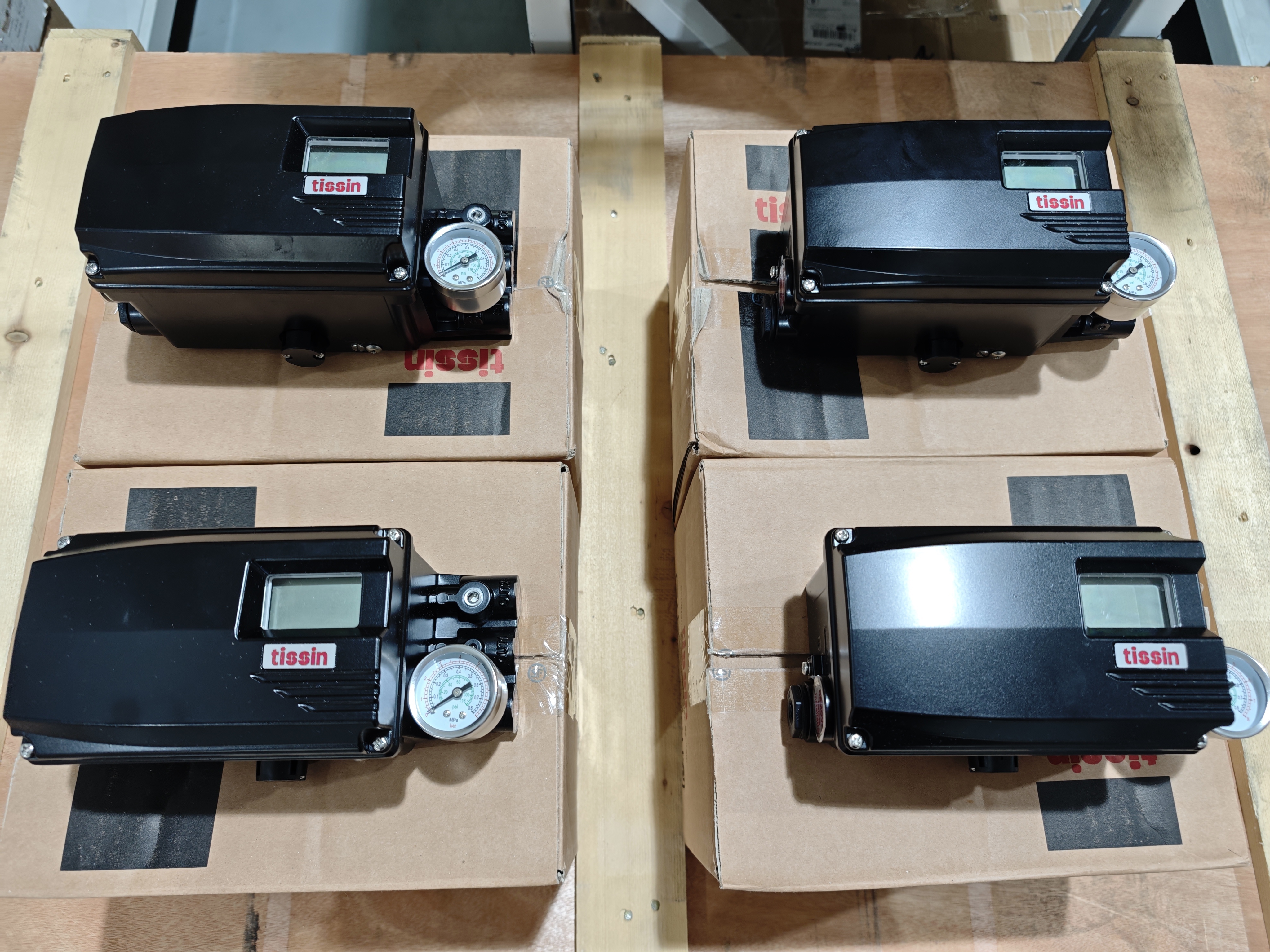

Thiết bị có màn hình LCD và bốn nút bấm để hiệu chuẩn cục bộ nhanh chóng và dễ dàng. Nó bao gồm chức năng Kiểm tra hành trình một phần (PST), chức năng báo động, công tắc tự động/thủ công tích hợp và khả năng tự chẩn đoán. Vỏ IP66/NEMA 4X bảo vệ chống lại môi trường công nghiệp khắc nghiệt. Van thí điểm lưu lượng lớn cải thiện tốc độ điều khiển van và thiết kế có khả năng chống rung và chống va đập mạnh mẽ.

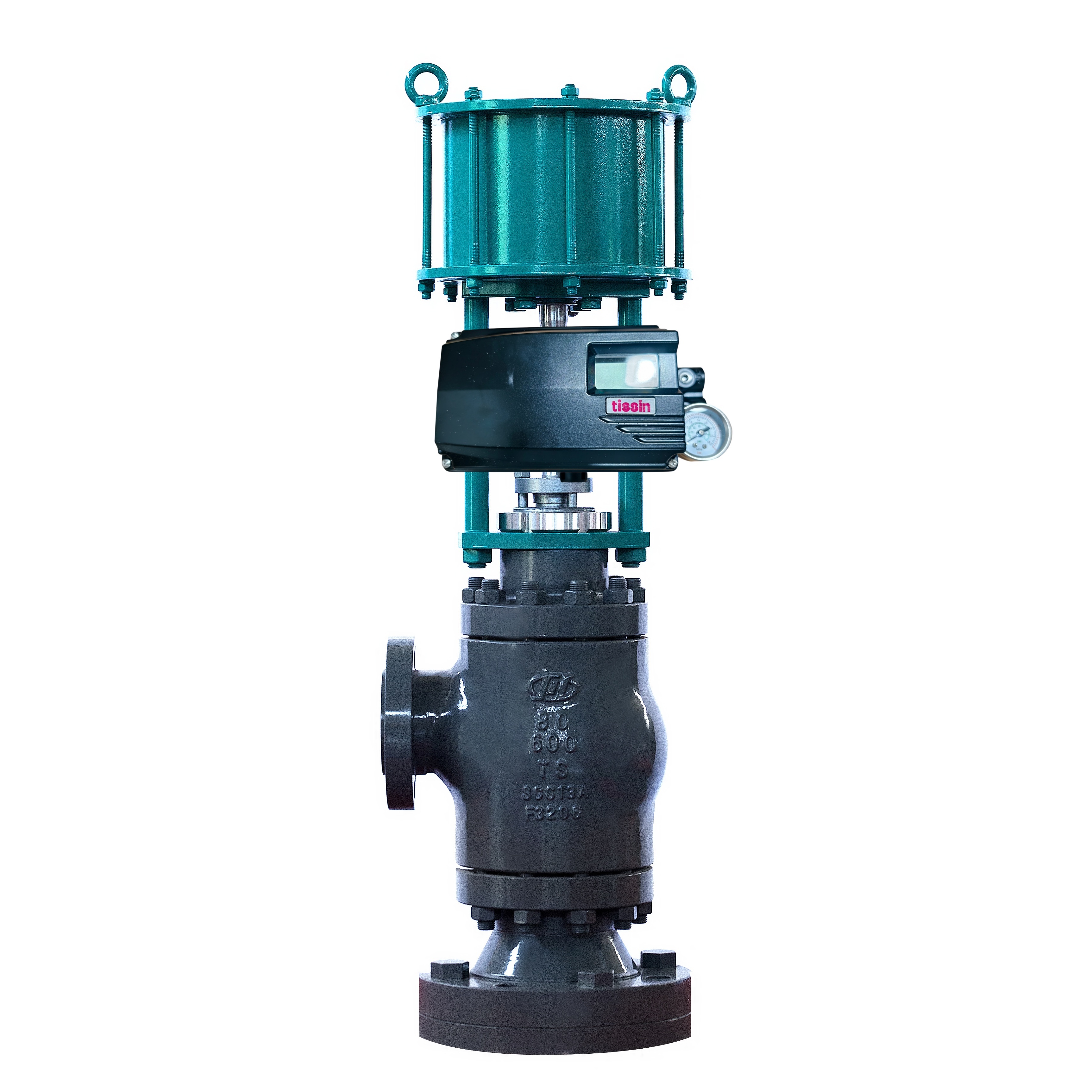

TS800 hỗ trợ cả bộ truyền động tuyến tính (10" ~ 150mm) và quay (0° ~ 90°). Các tính năng tùy chọn bao gồm bộ truyền tín hiệu vị trí 4-20mA DC, mô-đun giao tiếp HART và mô-đun công tắc giới hạn. Thiết bị có sẵn với chứng nhận an toàn nội tại và chống cháy nổ CSA.Trọng lượngThông sốTrọng lượngThương hiệu
Tissin
| Giao thức truyền thông | HART (tùy chọn) |
|---|---|
| Tín hiệu đầu vào | 4~20mA DC |
| Trở kháng đầu vào | 500 Ω (ở 20mA DC) |
| Áp suất cấp | 0.14 ~ 0.7 MPa (20 ~ 100 PSI) |
| Hành trình | 10 ~ 150mm (tuyến tính) / 0 ~ 90° (quay) |
| Kết nối khí | 1/4 NPTTrọng lượng1/8 NPTTrọng lượng1/2 NPT |
| Bảo vệ vỏ | IP66 / NEMA 4XTrọng lượngHợp kim nhôm đúc (tiêu chuẩn); Thép không gỉ 316 (tùy chọn)Trọng lượng2.2 kg (nhôm) / 4.2 kg (thép không gỉ) |
| Nhiệt độ môi trường | -30°C ~ +85°C (tiêu chuẩn); -40°C ~ +85°C (nhiệt độ thấp) |
| Nhiệt độ cháy nổ | -40°C ~ +60°C (T5) / -40°C ~ +40°C (T6) |
| Độ tuyến tính | ±0.5% F.S. |
| Độ nhạy | ±0.2% F.S. |
| Độ trễ | ±0.5% F.S. |
| Độ lặp lại | ±0.3% F.S. |
| Tiêu thụ khí | Dưới 2.3 LPM (Cấp = 0.14 MPa) |
| Lưu lượng | Trên 100 LPM (Cấp = 0.14 MPa) |
| Chống cháy nổ | Tissin TS800 được sử dụng trong ngành hóa dầu, sản xuất điện, xử lý nước, giấy và kiểm soát quy trình công nghiệp nói chung. Nó phù hợp để kiểm soát điều chỉnh chính xác các bộ truyền động van tuyến tính và quay bằng khí nén trong môi trường khắc nghiệt. |
| Chứng nhận | ATEX, IECEx, CSA |
| Ngành ứng dụng | Tissin TS800 được sử dụng trong ngành hóa dầu, sản xuất điện, xử lý nước, giấy và kiểm soát quy trình công nghiệp nói chung. Nó phù hợp để kiểm soát điều chỉnh chính xác các bộ truyền động van tuyến tính và quay bằng khí nén trong môi trường khắc nghiệt. |
| Các vấn đề thường gặp | Sai lệch tín hiệu đầu vào |
| Dao động hoặc rung lắc | |
| : Tăng giá trị vùng chết trong phạm vi cho phép của trường. Nếu vùng chết được đặt quá thấp, nó sẽ làm chậm quá trình tìm kiếm điểm đích. | Lỗi EEPROM |
| : Kiểm tra xem bộ định vị có được lắp quá cao hoặc quá thấp, hoặc quá xa bộ truyền động hay không. Kiểm tra xem bánh răng bộ điều chỉnh vị trí và bánh răng chính có bị lệch vị trí do rung động hoặc va đập bên ngoài hay không. | Không phản hồi tín hiệu đầu vào |
| : Kiểm tra áp suất cấp nằm trong khoảng 0.14~0.7 MPa. Xác minh các kết nối khí nén chắc chắn. Kiểm tra việc lắp đặt cần gạt phản hồi. | Phản hồi van chậm |
: Nếu kích thước bộ truyền động quá lớn, hãy đặt giá trị TbL thành TbL 4 (LLS).
Các mẫu thay thế
Tissin TS800 là một nền tảng bộ định vị van thông minh thế hệ hiện tại. TS805 là một biến thể trong cùng dòng sản phẩm. Đối với các ứng dụng yêu cầu chứng nhận chống cháy nổ, dòng TS800 cung cấp các tùy chọn an toàn nội tại và chống cháy nổ CSA. Đối với các giải pháp thay thế từ các nhà cung cấp khác, hãy xác minh việc lắp đặt bộ truyền động, phạm vi hành trình và giao thức truyền thông trước khi đặt hàng.
