Tổng quan sản phẩm

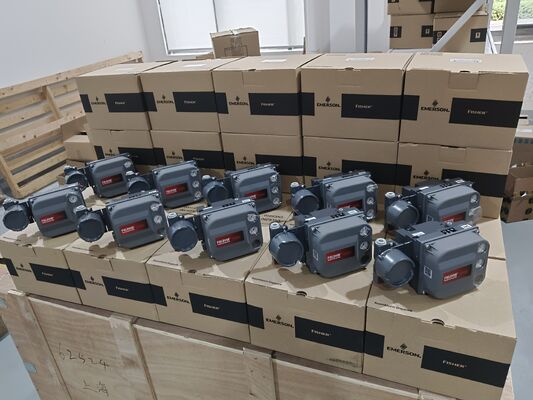

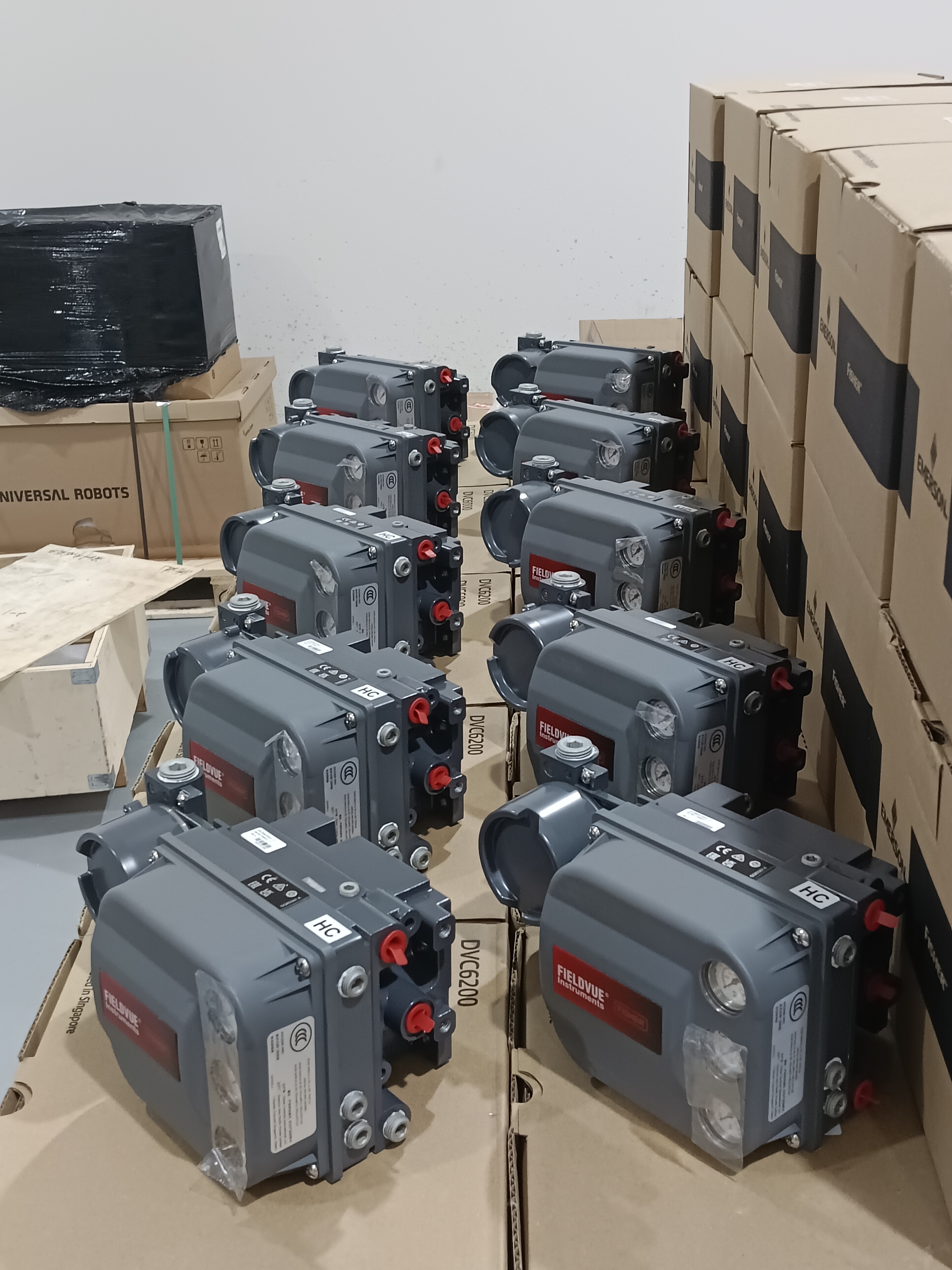

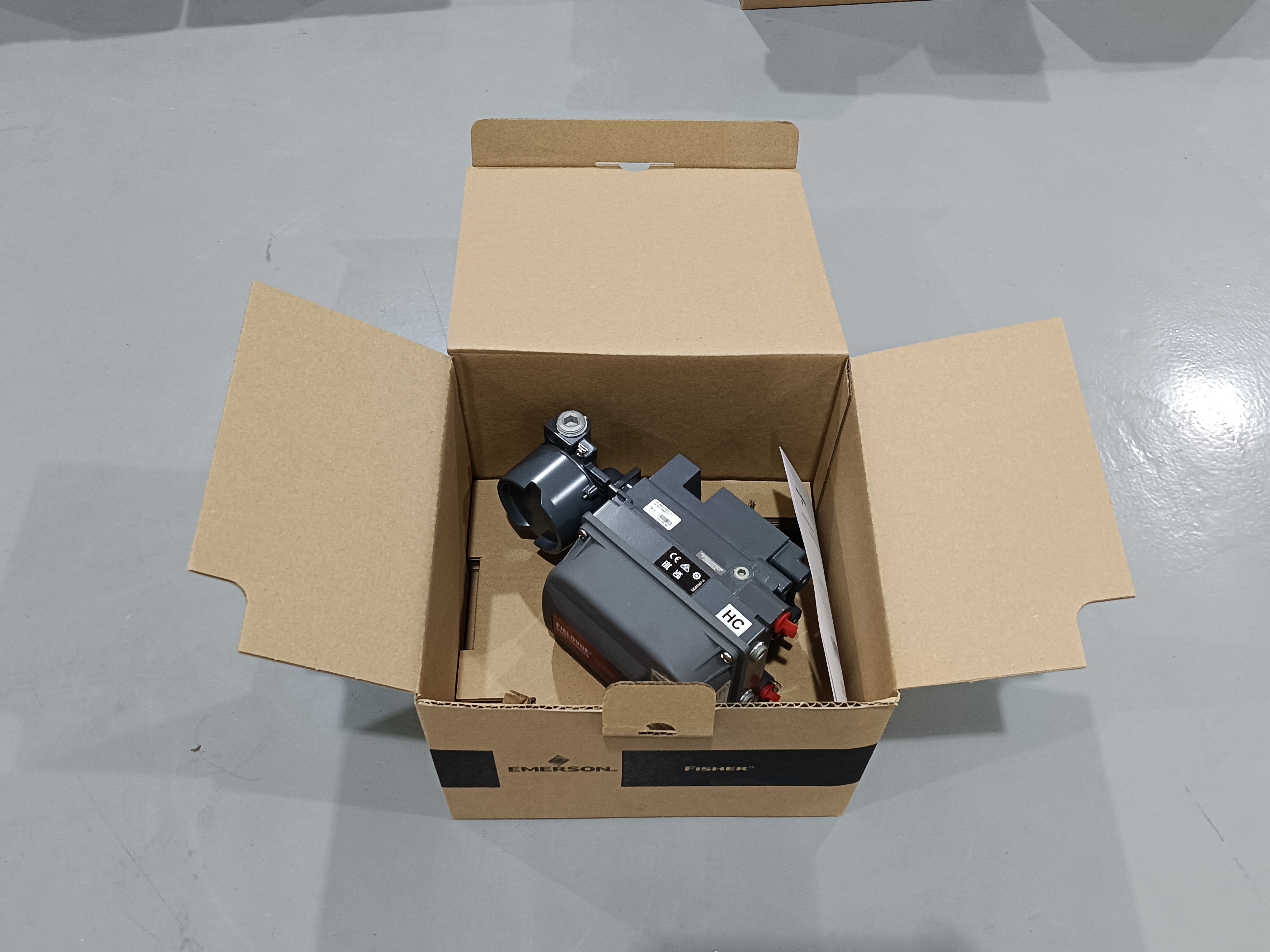

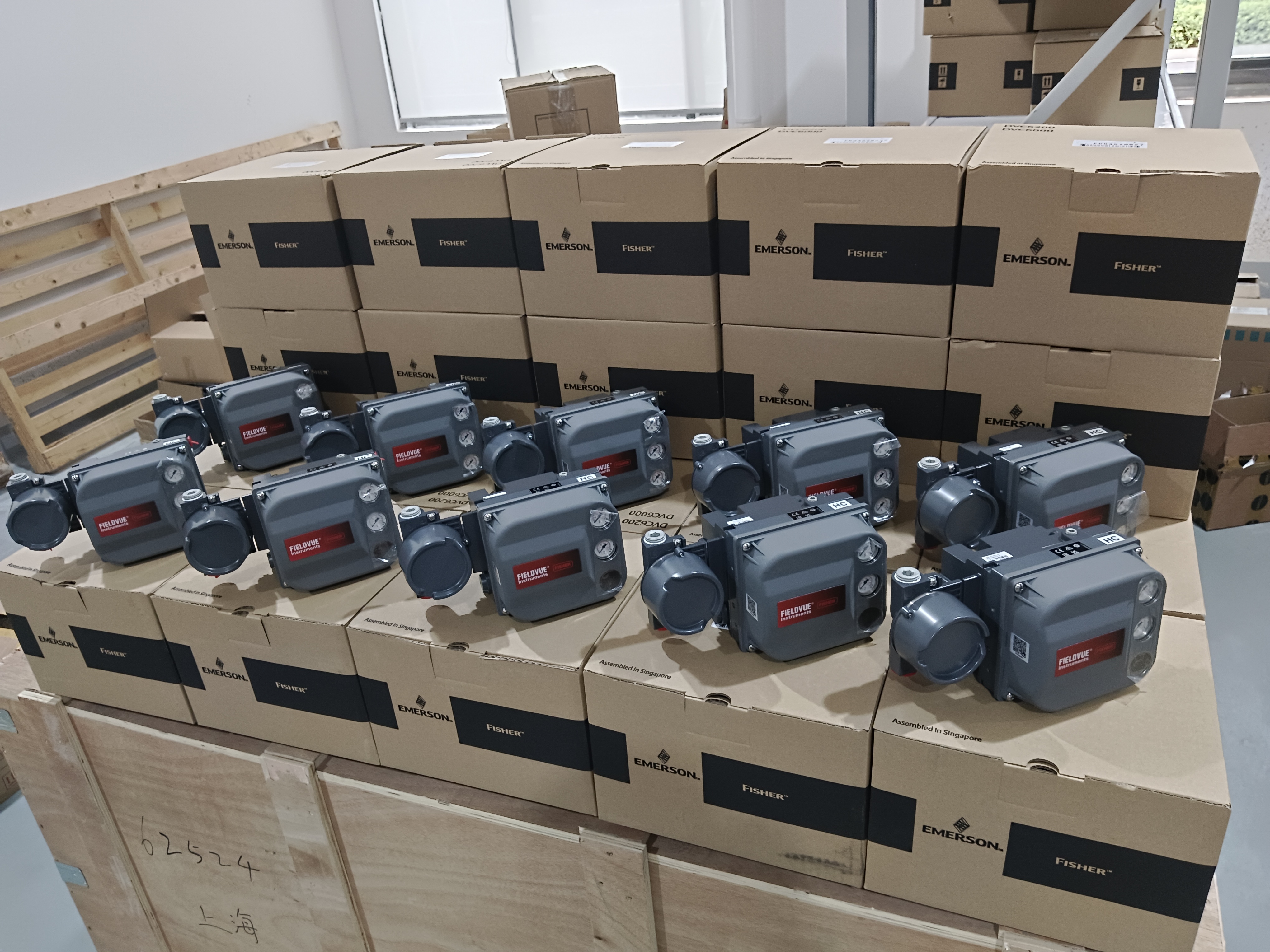

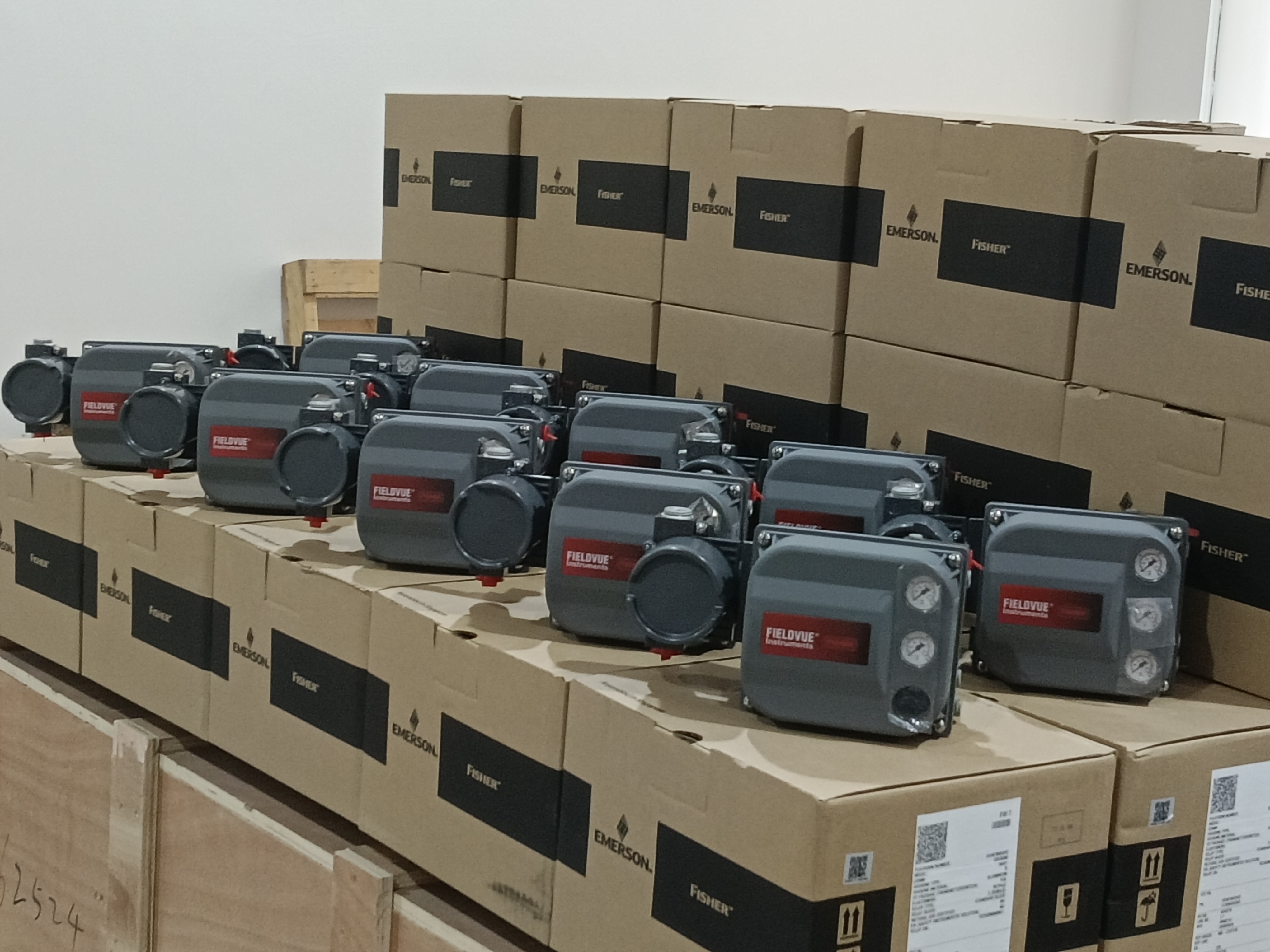

Fisher DVC6200 là một bộ điều khiển van kỹ thuật số FIELDVUE sử dụng truyền thông HART để kết nối một hệ thống điều khiển với một bộ điều khiển khí nén.Nó chấp nhận một tín hiệu hai dây 4-20 mA và cung cấp một sản lượng khí tương xứng để định vị van. Đơn vị được thiết kế để thay thế các thiết bị định vị tương tự trên hầu hết các thiết bị điều khiển khí không có phần cứng thích ứng. Một cảm biến vị trí từ tính, không tiếp xúc loại bỏ sự mòn liên kết và kéo dài tuổi thọ chu kỳ.Các mô-đun điện tử đóng gói chịu rung động cao, biến động nhiệt độ, và không khí thực vật bị ô nhiễm.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Fisher |
| Giao thức thông tin | 4-20 mA HART |
| Tín hiệu đầu vào | Điện |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Vâng. |
| Áp suất đầu ra tối đa | 145 psig |
| Loại lắp đặt | Thêm tích hợp |
| Nhiệt độ hoạt động | Nhiệt độ chuẩn, nhiệt độ cao |
| Điều khiển vị trí | Điều khiển áp lực, bật/tắt |
| Nguồn năng lượng | Địa phương |
| Kiểm soát quy trình | Dòng chảy, áp suất, nhiệt độ, mức độ |
| Phương tiện cung cấp | Không khí, khí tự nhiên, nitơ |
| Phân loại khu vực | Chống nổ, an toàn nội tại, FISCO, loại N, chống cháy, không cháy cho FM |
| Giấy chứng nhận | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, TIIS, Chứng nhận khí tự nhiên, Thiết bị một con dấu; Chứng nhận hàng hải: Lloyd's Register, Bureau Veritas, DNV, ABS |

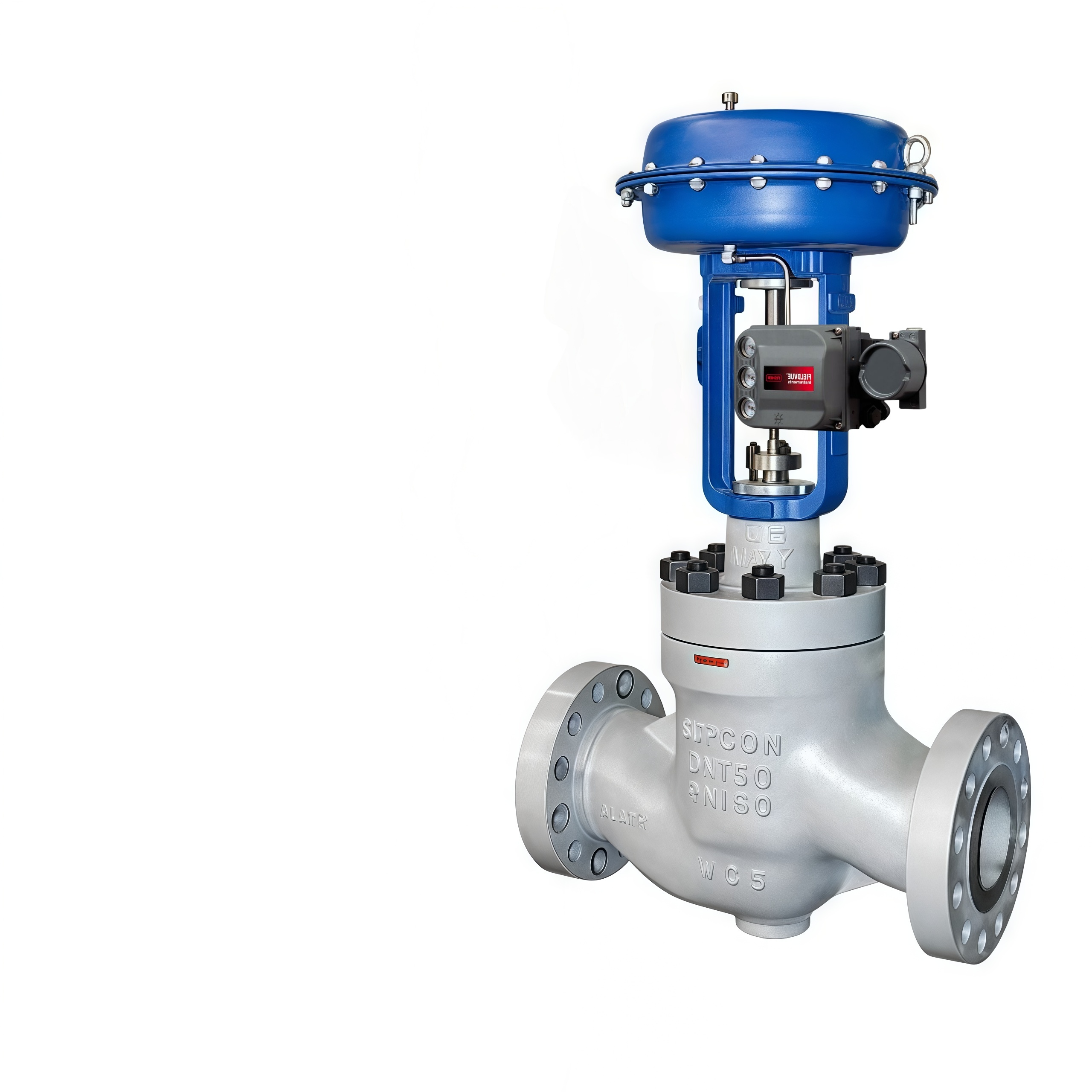

| Khả năng tương thích thiết bị điều khiển (đường thẳng) | Máy điều khiển tuyến tính trục trượt với đường đi định số giữa 6,35 mm / 0,25 in. và 606 mm / 23,375 in. |
| Khả năng tương thích thiết bị điều khiển (chuyển) | Máy truyền động xoay vòng một phần tư với đường di chuyển số từ 45° đến 180° |
| Vật liệu nhà ở | A03600 hợp kim nhôm đồng thấp (tiêu chuẩn); thép không gỉ (tùy chọn) |
| Elastomer | Nitrile (tiêu chuẩn); Fluorosilicone (nhiệt độ cực) |
| Trọng lượng (DVC6200 nhôm) | 3.5 kg / 7.7 lbs |
| Trọng lượng (DVC6200 thép không gỉ) | 8.6 kg / 19 lbs |
| Trọng lượng (DVC6205) | 4.1 kg / 9 lbs |
| Trọng lượng (DVC6215) | 1.4 kg / 3.1 lbs |
| Điện áp đầu cuối tối thiểu | 9.5 VDC cho điều khiển tương tự; 10 VDC cho truyền thông HART |
Ngành công nghiệp ứng dụng
DVC6200 đã được chứng minh trong ngành lọc dầu, hóa chất, hạt nhân, dầu khí, điện, bột giấy và giấy, thực phẩm và đồ uống, nước và nước thải, dược phẩm, kim loại và ngành khai thác mỏ.Nó xử lý kiểm soát quy trình cho dòng chảy, áp suất, nhiệt độ và ứng dụng mức.
Những vấn đề phổ biến
Thiết bị không giao tiếp: Kiểm tra nguồn điện, điện áp đầu cuối (nên là 9 ¢ 32 VDC) và các đầu nối dây trên bảng dây in.
Van không đập từ 0 đến 100%: Kiểm tra các kết nối khí nén và áp suất cung cấp; kiểm tra rằng khối chức năng ở chế độ chính xác.
Khả năng chuyển đổi I / P ngoài thông số kỹ thuật: Có thể chỉ ra một con dấu cơ sở mô-đun bị lỗi, rơ-lê bị lỗi hoặc bộ điều chỉnh 67CFR bị lỗi.
Các mô hình thay thế
DVC6200 được thiết kế để nâng cấp các thiết bị định vị tương tự hiện có. Nó là một nâng cấp phổ biến từ các thiết bị DVC2000 cũ hơn. Đối với các thương hiệu khác, hãy xác minh lắp đặt, phạm vi đi lại,và giao thức giao tiếp trước khi đặt hàng.
