Tổng quan sản phẩm

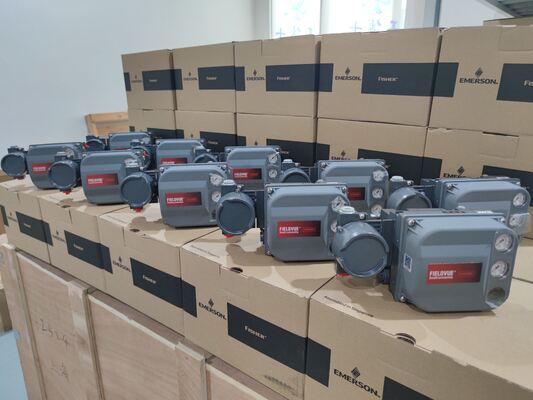

Fisher DVC6200 là bộ điều khiển van kỹ thuật số FIELDVUE sử dụng giao tiếp HART. Nó nhận tín hiệu điều khiển 4-20 mA hai dây và tạo ra đầu ra khí nén để điều khiển bộ truyền động van. Thiết bị có thể thay thế các bộ định vị tương tự trên hầu hết các bộ truyền động khí nén mà không cần phần cứng chuyển đổi. Cảm biến vị trí không tiếp xúc, từ tính loại bỏ sự mài mòn liên kết và tăng tuổi thọ chu kỳ. Mô-đun điện tử được bọc kín có khả năng chống rung động cao, thay đổi nhiệt độ và không khí nhà máy bẩn.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Fisher |
| Giao thức truyền thông | 4-20 mA HART |
| Tín hiệu đầu vào | Điện |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Có |
| Áp suất đầu ra tối đa | 145 psig |
| Loại lắp đặt | Lắp tích hợp |
| Nhiệt độ hoạt động | Nhiệt độ tiêu chuẩn, Nhiệt độ cao |
| Điều khiển vị trí | Điều khiển điều chỉnh, Bật/Tắt |
| Nguồn điện | Cục bộ |
| Điều khiển quy trình | Lưu lượng, Áp suất, Nhiệt độ, Mức |
| Phương tiện cung cấp | Không khí, Khí tự nhiên, Nitơ |
| Phân loại khu vực | Chống cháy nổ, An toàn nội tại, FISCO, Loại N, Chống cháy, Không gây cháy cho FM |
| Chứng nhận | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, TIIS, Chứng nhận Khí tự nhiên, Thiết bị một lớp phớt; Phê duyệt hàng hải: Lloyd‘s Register, Bureau Veritas, DNV, ABS |
| Khả năng tương thích bộ truyền động (Tuyến tính) | Bộ truyền động tuyến tính dạng trượt với hành trình định mức từ 6,35 mm / 0,25 in. đến 606 mm / 23,375 in. |
| Khả năng tương thích bộ truyền động (Quay) | Bộ truyền động quay một phần tư vòng với hành trình định mức từ 45° đến 180° |
| Vật liệu vỏ | Hợp kim nhôm đồng thấp A03600 (tiêu chuẩn); thép không gỉ (tùy chọn) |
| Elastomers | Nitrile (tiêu chuẩn); Fluorosilicone (nhiệt độ khắc nghiệt) |
| Trọng lượng (DVC6200 Nhôm) | 3,5 kg / 7,7 lbs |
| Trọng lượng (DVC6200 Thép không gỉ) | 8,6 kg / 19 lbs |
| Trọng lượng (DVC6205) | 4,1 kg / 9 lbs |
| Trọng lượng (DVC6215) | 1,4 kg / 3,1 lbs |
| Điện áp đầu cuối tối thiểu | 9,5 VDC cho điều khiển tương tự; 10 VDC cho giao tiếp HART |
Ngành ứng dụng
DVC6200 đã chứng tỏ hiệu quả trong các ngành lọc hóa dầu, hóa chất, hạt nhân, dầu khí, năng lượng, bột giấy và giấy, thực phẩm và đồ uống, nước và nước thải, dược phẩm, kim loại và khai khoáng. Nó xử lý điều khiển quy trình cho các ứng dụng lưu lượng, áp suất, nhiệt độ và mức.
Các sự cố thường gặp
Thiết bị không giao tiếp: Kiểm tra nguồn điện, điện áp đầu cuối (phải là 9–32 VDC) và các đầu nối dây trên bảng mạch in.
Van không di chuyển từ 0 đến 100%: Xác minh các kết nối khí nén và áp suất cung cấp; kiểm tra xem khối chức năng có ở chế độ chính xác không.
Đầu ra bộ chuyển đổi I/P ngoài thông số: Có thể chỉ ra một vòng đệm đế mô-đun bị lỗi, rơ-le bị lỗi hoặc bộ điều chỉnh 67CFR bị lỗi.
Các mẫu thay thế
DVC6200 được thiết kế để trang bị lại các cài đặt bộ định vị tương tự hiện có. Đây là một bản nâng cấp phổ biến từ các đơn vị DVC2000 cũ hơn. Đối với các thương hiệu khác, hãy xác minh loại lắp đặt, phạm vi hành trình và giao thức truyền thông trước khi đặt hàng.
