Tổng quan sản phẩm

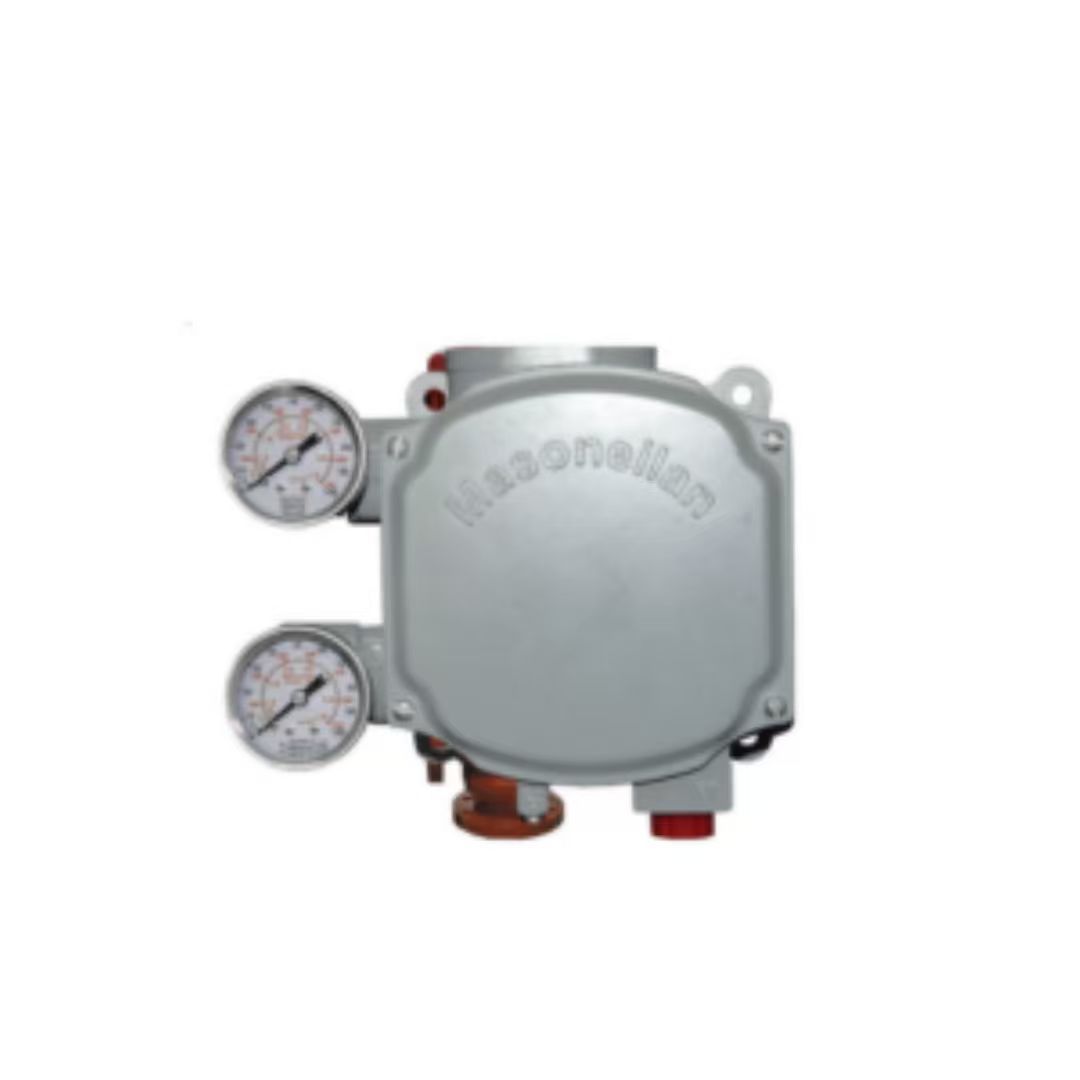

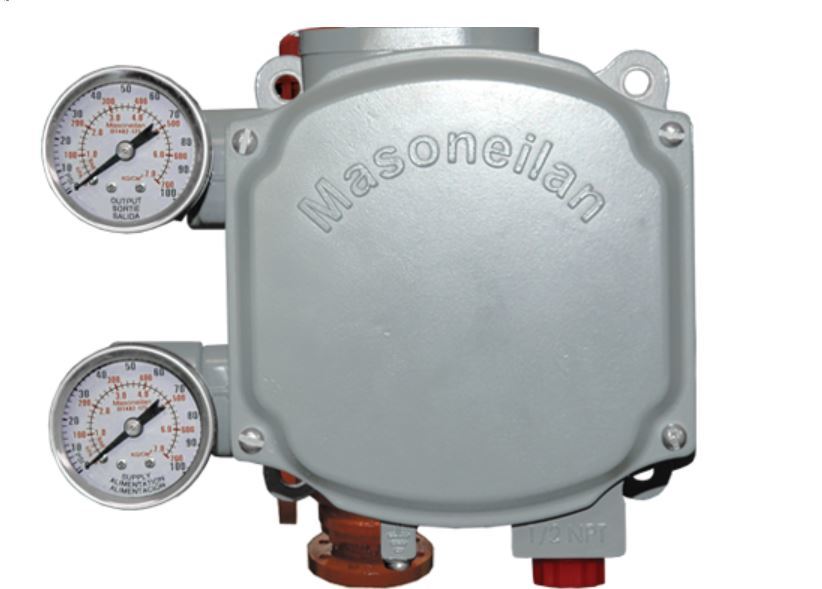

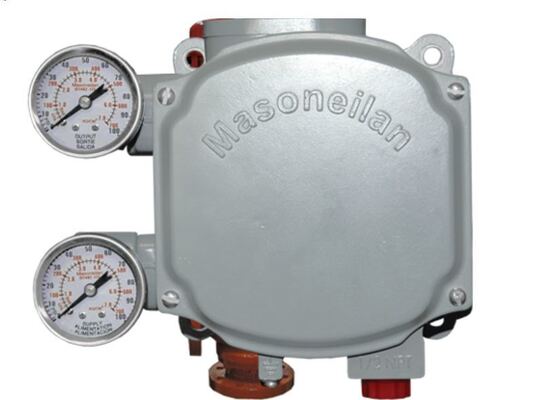

Masoneilan SVI1000 là bộ định vị van kỹ thuật số chạy bằng vòng lặp, sử dụng giao tiếp HART. Nó được thiết kế cho các van điều khiển khí nén tác động đơn. Hệ thống phản hồi từ tính không tiếp xúc loại bỏ các liên kết cơ học, loại bỏ hao mòn. Thiết bị lấy nguồn từ vòng lặp 4-20mA, do đó không cần nguồn cung cấp riêng biệt.

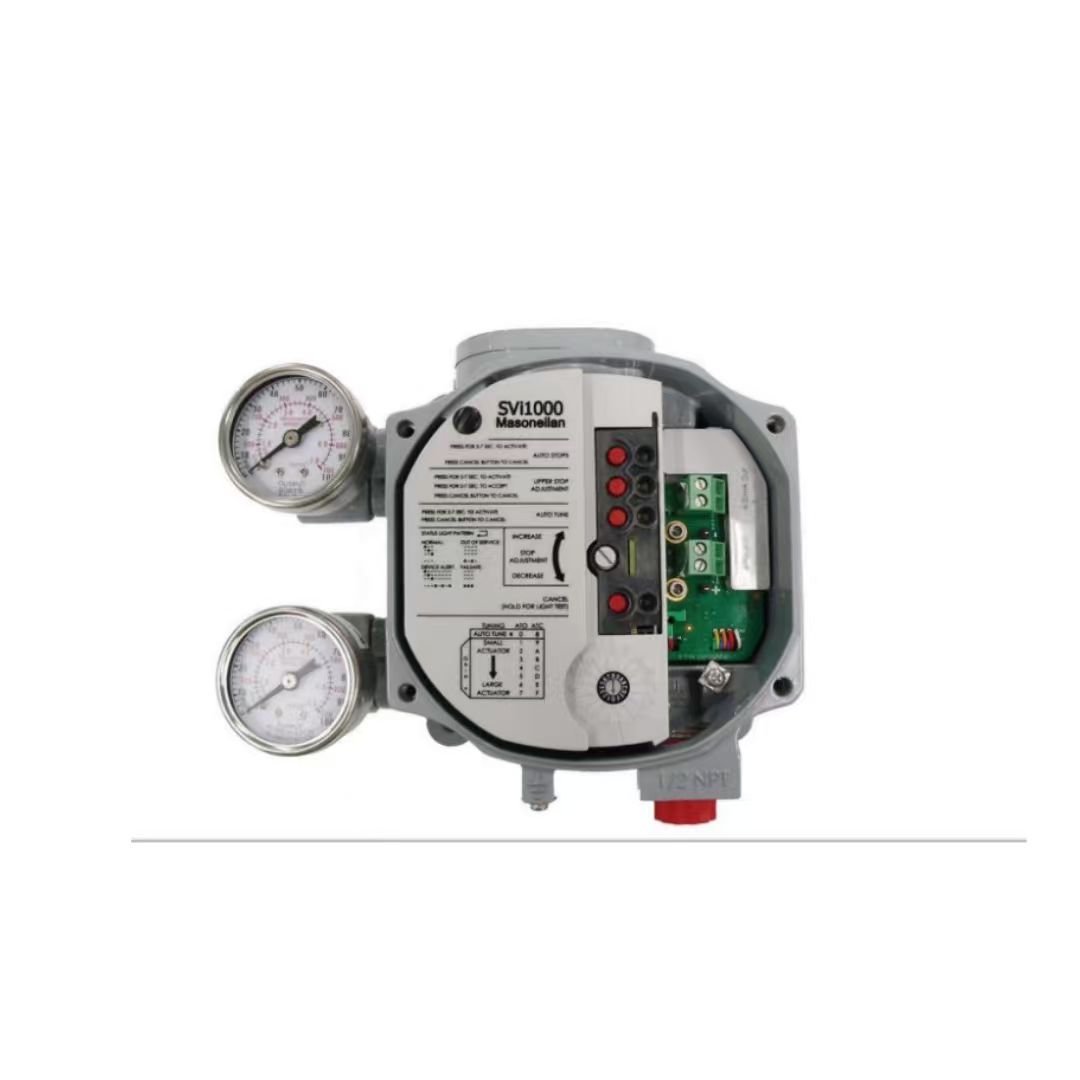

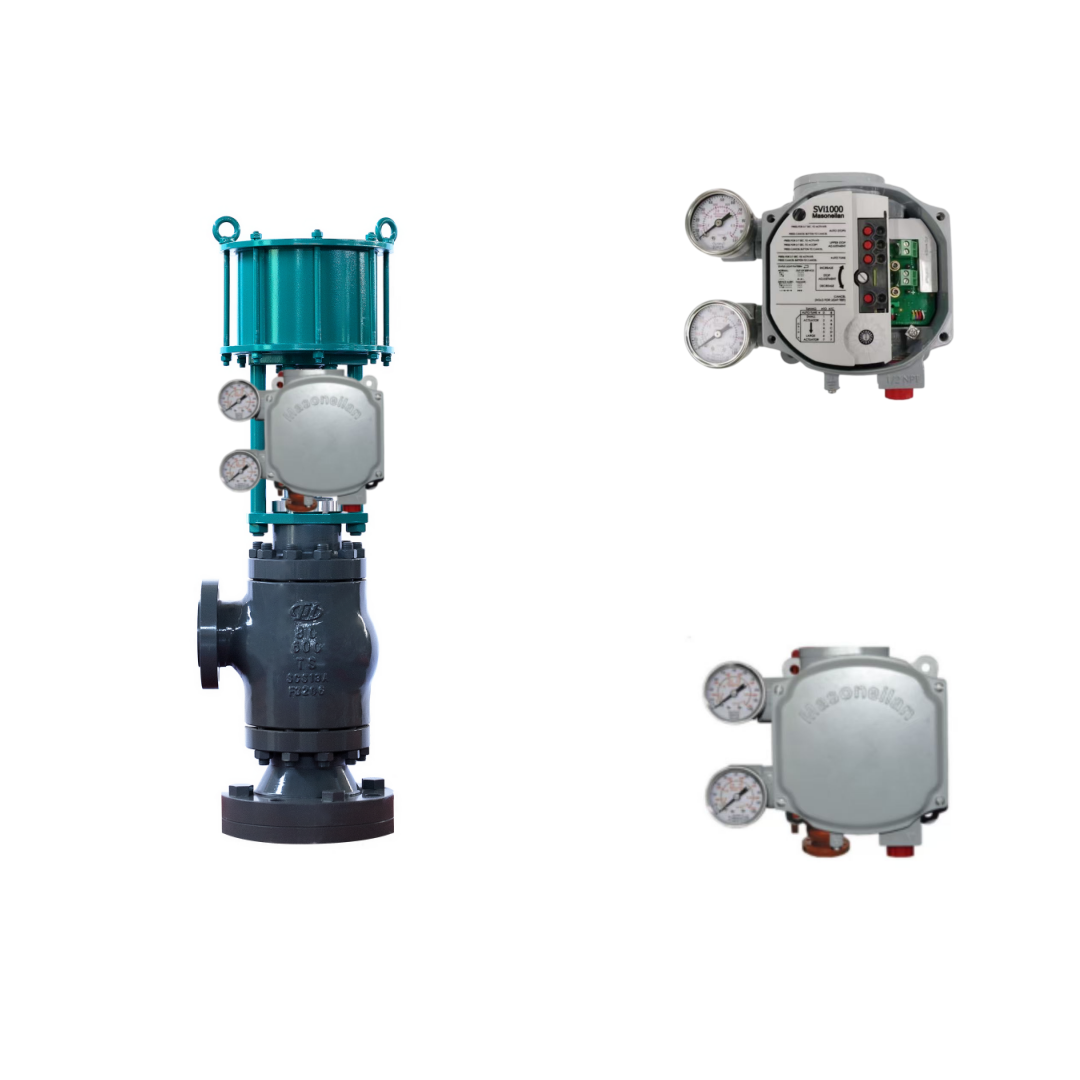

Giao diện nút bấm cục bộ với đèn LED tuân theo bố cục một nút-một chức năng. Hầu hết các van có thể được cấu hình và hiệu chuẩn trong vòng chưa đầy năm phút. Có thể chọn HART Phiên bản 5 hoặc 7 tại hiện trường. Hai công tắc trạng thái rắn tích hợp có sẵn để chỉ báo vị trí. Thiết kế lắp đặt đa năng phù hợp với cả bộ truyền động tuyến tính và quay.

Thông số kỹ thuật

Ngành ứng dụng

Masoneilan SVI1000 được sử dụng trong sản xuất điện, xử lý hóa chất, lọc dầu, hóa dầu và dầu khí. Các ứng dụng điển hình bao gồm máy phát điện tuabin hơi, bộ ngưng tụ, tháp giải nhiệt, máy tạo hơi thu hồi nhiệt, chưng cất, xử lý thủy lực, cracking, pha trộn, tính toàn vẹn đường ống và nén khí. Thiết lập đơn giản và phản hồi từ tính đáng tin cậy làm cho nó lý tưởng cho việc điều khiển điều tiết thông thường trên các van khí nén tác động đơn.

Các vấn đề thường gặp

• Bộ định vị không phản hồi tín hiệu đầu vào: Xác minh áp suất cung cấp nằm trong khoảng 20-100 psi và các kết nối khí nén được đảm bảo. Kiểm tra xem chế độ thiết bị đã được đặt thành Bình thường chưa.

• Van phản hồi chậm hoặc không phản hồi: Xác nhận điểm đặt nguồn khí lớn hơn giá trị lò xo cuối cộng với 10 psig. Đối với bộ truyền động dung tích lớn, xác minh sụt áp nguồn trong quá trình nạp nhỏ hơn 15%.

• Cảnh báo lỗi vị trí: Thực hiện chữ ký van bằng SVI1000 Basic DTM. Kiểm tra độ kín của gioăng, cặn bám trên trục hoặc ma sát bộ truyền động. Thực hiện Tự động điều chỉnh hoặc Điều chỉnh thủ công.

• Nguồn điện không ổn định (tất cả đèn LED tắt): Dòng điện đầu vào dưới 3,85 mA. Tăng dòng điện vòng lặp lên 4 mA để hiệu chuẩn và chẩn đoán.

• Hiệu chuẩn thất bại: Hiệu chuẩn cảm biến đầu vào nằm ngoài phạm vi chấp nhận được. Sử dụng thiết bị đo chính xác, thực hiện hiệu chuẩn theo giới hạn biên.

• Lỗi phần cứng (SelfCheckError): Ngắt nguồn trong hai phút và khởi động lại. Xóa cảnh báo qua ValVue hoặc HART Host. Nếu lỗi vẫn tiếp diễn, hãy thay thế mô-đun điện tử.

Các mẫu thay thế

Masoneilan SVI1000 là một bộ định vị kỹ thuật số cơ bản. Đối với các ứng dụng yêu cầu chẩn đoán van nâng cao, công suất dòng chảy cao hơn hoặc chức năng an toàn được xếp hạng SIL, dòng SVI II AP hoặc SVI3 là các tùy chọn cấp cao hơn từ cùng một dòng sản phẩm. Đối với các giải pháp thay thế của nhà cung cấp khác, hãy xác minh kiểu lắp bộ truyền động, phạm vi di chuyển và giao thức truyền thông trước khi đặt hàng.
