Tổng quan sản phẩm

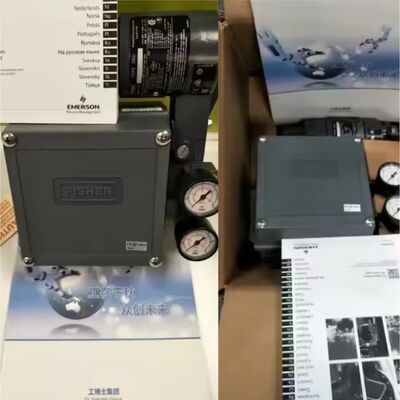

Fisher 3582i là một thiết bị định vị van điện khí cho các van điều khiển thân trượt, được kích hoạt bằng khẩu phần. Nó kết hợp một bộ chuyển đổi điện khí 582i với một thiết bị định vị van khí 3582.Bộ chuyển đổi nhận một tín hiệu DC 4-20 mA và tạo ra một đầu ra khí tương xứng thông qua một hệ thống vòi phun / flapperTín hiệu khí nén này điều khiển giai đoạn định vị, điều chỉnh áp suất cung cấp thiết bị để giữ chân van ở vị trí được chỉ định bởi tín hiệu đầu vào.

Đơn vị cung cấp phản ứng chính xác, nhanh chóng và chịu được rung động của nhà máy.Thiết kế mô-đun cho phép một 582i chuyển đổi để được thêm vào một hiện có 3582 định vị khí nén trong lĩnh vực, chuyển đổi nó sang hoạt động điện khí.

Zero và span có thể điều chỉnh bằng một máy kéo và khóa sau khi loại bỏ nắp.Các thay đổi áp suất cung cấp và tải áp có ảnh hưởng tối thiểu đến hiệu suấtVỏ và vật liệu bên trong chịu được điều kiện khắc nghiệt, và không khí chảy lọc các bộ phận bên trong để bảo vệ thêm.

Thông số kỹ thuật

Ngành công nghiệp ứng dụng

3582i được sử dụng trong các ngành công nghiệp quy trình với van điều khiển trục trượt được kích hoạt bằng khẩu khẩu, nó xử lý dòng chảy, áp suất, nhiệt độ và kiểm soát mức độ.Phạm vi null và span điều chỉnh bao gồm tất cả các tín hiệu đầu vào tiêu chuẩnMột gia đình định vị hỗ trợ nhiều ứng dụng, đơn giản hóa hàng tồn kho phụ tùng thay thế trên toàn nhà máy.

Những vấn đề phổ biến

• Máy định vị không phản ứng với tín hiệu đầu vào: Kiểm tra áp suất cung cấp và kết nối khí nén. Kiểm tra rằng bộ vòi phun / flapper không bị tắc và rơle hoạt động.

• Vị trí thân van không phù hợp với tín hiệu đầu vàoKiểm tra không và span hiệu chuẩn. Kiểm tra rằng vị trí cam phù hợp với hành động và hành động của bộ điều khiển.

• Hoạt động bất thường hoặc dao động: Kiểm tra rò rỉ không khí trong ống và phụ kiện. Kiểm tra ma sát quá mức trong hộp van hoặc thiết bị điều khiển.

• Sự biến động áp suất cung ứng ảnh hưởng đến vị tríĐảm bảo áp suất cung cấp ổn định và trong phạm vi khuyến cáo. 3582i được thiết kế để giảm thiểu tác động của thay đổi áp suất cung cấp, nhưng biến động cực kỳ vẫn có thể gây ra vấn đề.

Các mô hình thay thế

3582i là một thiết kế định vị khí nén cũ cho các thiết bị mới yêu cầu truyền thông kỹ thuật số và chẩn đoánCác bộ điều khiển van kỹ thuật số DVC6200 hoặc DVC2000 là các tương đương hiện đại từ cùng một dòng sản phẩmBộ chuyển đổi 582i có thể được lắp đặt trên một thiết bị định vị khí 3582 hiện có để nâng cấp nó lên cấu hình 3582i,mặc dù điều này có thể đòi hỏi phải thay đổi gắn vị trí và phạm vi tín hiệu đầu vàoĐối với các lựa chọn thay thế giữa các nhà cung cấp, hãy xác minh việc gắn thiết bị điều khiển, phạm vi di chuyển và khả năng tương thích tín hiệu đầu vào trước khi đặt hàng.
