Tổng quan sản phẩm

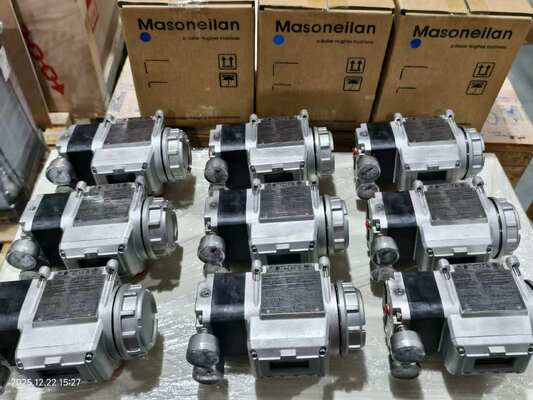

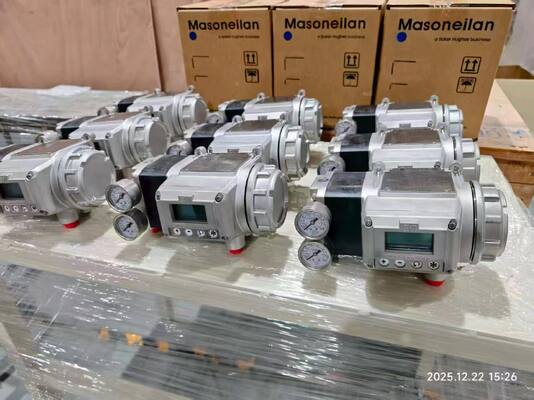

Masoneilan SVI3 là bộ định vị van kỹ thuật số thế hệ thứ ba sử dụng giao tiếp HART 7 qua vòng lặp 4-20mA hai dây. Nó điều khiển các bộ truyền động khí nén với độ chính xác cao và bao gồm các chẩn đoán nâng cao để giám sát van liên tục. Cảm biến vị trí không tiếp xúc đọc qua vỏ, loại bỏ các điểm hao mòn cơ học. Thiết bị hoạt động xuống đến -55°C, làm cho nó phù hợp với khí hậu khắc nghiệt.

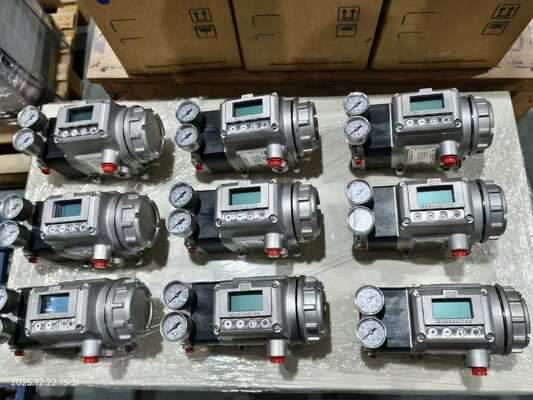

Giao diện cục bộ có màn hình đồ họa tương phản cao và các nút bấm được xếp hạng cho khu vực nguy hiểm. Smart Cal cho phép thiết lập và hiệu chuẩn bằng một nút bấm, giảm thời gian đưa vào vận hành. Bộ định vị lưu trữ tới một năm dữ liệu chẩn đoán trên bo mạch, cho phép phân tích xu hướng mà không cần công cụ bên ngoài. Nó tích hợp với các hệ thống điều khiển chính thông qua hỗ trợ DTM và EDD.
Tiêu thụ khí ở trạng thái ổn định thấp hơn 40% so với các mẫu trước đó và cung cấp khí cao hơn 15% để hành trình nhanh hơn. SVI3 bao gồm 19 chẩn đoán van trực tuyến giám sát tình trạng van khi quy trình đang chạy, giúp dự đoán nhu cầu bảo trì trước khi xảy ra sự cố.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Masoneilan |
| Giao thức truyền thông | HART 7 qua 4-20mA |
| Tín hiệu đầu vào | Điện |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Bộ định vị; Nâng cao; Chẩn đoán van trực tuyến |
| Áp suất cung cấp | 20 đến 120 psi |
| Cung cấp khí | 410 SLPM @ 30psi |
| Hành động | Tác động đơn, an toàn khi mất tín hiệu; Quay và tuyến tính |

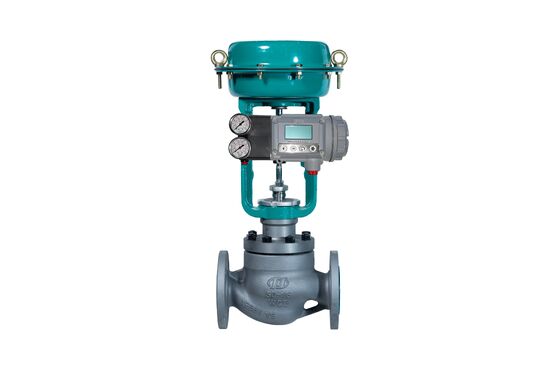

| Loại lắp đặt | Gắn trên bộ truyền động |
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Vật liệu vỏ | Nhôm không chứa đồng (ASTM A360); Vỏ tùy chọn 316SS |
| Xếp hạng bảo vệ | IP66 và NEMA 4X |
| Trọng lượng (Nhôm) | 3,3 kg (7,4 lbs) |
| Trọng lượng (Thép không gỉ) | 6,26 kg (13,8 lbs) |

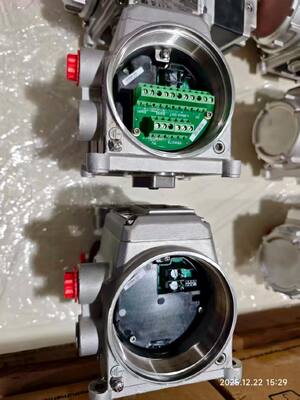

| Đầu vào điện | Hai đầu nối cái NPT 1/2 |
| Dòng điện tối thiểu / tối đa | 3,2mA / 22mA |
| Điện áp tuân thủ yêu cầu | 9Vdc @ 20mA, 11Vdc @ 4mA |
| Đầu ra tùy chọn | Hai công tắc trạng thái rắn có thể cấu hình (1A, 30Vdc); Một đầu ra tín hiệu vị trí 4-20mA; Một đầu vào kỹ thuật số có thể cấu hình |
| Chứng nhận | Đạt chuẩn SIL3; Phê duyệt ATEX, IECEx, US, Canada |
| Phần mềm truyền thông | Phần mềm quản lý vòng đời van Masoneilan (VLM); Hỗ trợ DTM và EDD |
Ngành ứng dụng
Masoneilan SVI3 được sử dụng trong sản xuất điện, lọc dầu, hóa dầu, dầu khí trung nguồn và dầu khí thượng nguồn. Các ứng dụng chính bao gồm máy phát điện tuabin hơi nước, bộ ngưng tụ, tháp giải nhiệt, tòa nhà lò phản ứng, tòa nhà tuabin, máy phát hơi nước thu hồi nhiệt, cân bằng nhà máy, chưng cất, tái tạo xử lý thủy lực, cracking, pha trộn thứ cấp, làm nguội và phân tách, nén khí nạp, tách, hoạt động an toàn đường ống, khử nước, làm lạnh, hóa lỏng, xếp dỡ và vận chuyển, tái khí hóa và nén.
Các vấn đề thường gặp
Smart Cal không hoàn thành: Kiểm tra áp suất cung cấp nằm trong khoảng 20-120 psi. Xác minh giới hạn hành trình van nằm trong phạm vi định mức. Đảm bảo van không bị kẹt hoặc bó.
Dao động hoặc lặp lại vị trí: Kiểm tra xem có hiện tượng trượt-kẹt hay không. Nếu các chu kỳ vị trí lớn hơn nhiều so với chu kỳ điểm đặt, bộ định vị có thể gây ra hiện tượng lặp lại. Kiểm tra xem có tay quay chặn hành trình van, thân van bị gãy hoặc các bộ phận phản hồi vị trí bị ngắt kết nối hay không.
Lỗi giao tiếp với thiết bị cầm tay HART: Xác minh điện trở vòng lặp đủ. Kiểm tra điện áp đầu cuối đáp ứng các yêu cầu tuân thủ (9Vdc @ 20mA, 11Vdc @ 4mA).
Lỗi nguồn thấp (LOW_POWER): Dòng điện đầu vào dưới 3,15 mA. Tăng dòng điện vòng lặp lên 4 mA để hiệu chuẩn và chẩn đoán.
TuneERR xuất hiện sau khi tự động điều chỉnh: Có thể cần điều chỉnh thủ công. Tham khảo phần khắc phục sự cố trong sách hướng dẫn.
Lỗi tự kiểm tra hoặc lỗi phần cứng: Ngắt nguồn trong hai phút và khởi động lại. Xóa cảnh báo bằng ValVue hoặc HART Host. Nếu lỗi vẫn tiếp diễn, hãy thay thế mô-đun điện tử.
Các mẫu thay thế
Masoneilan SVI3 là sản phẩm thay thế trực tiếp cho SVI II AP và SVI1000. Nó có các giá đỡ bằng thép không gỉ cho mọi sự kết hợp van/bộ truyền động và hoàn toàn tương thích ngược với các giá đỡ của SVI II AP và SVI1000. Đối với người dùng SVI II AP, việc nâng cấp tương đối đơn giản — có thể sử dụng giá đỡ hiện có và chỉ cần điều chỉnh kết nối khí/ống dẫn. Đối với các giải pháp thay thế của các nhà cung cấp khác, hãy xác minh giá đỡ bộ truyền động, phạm vi hành trình và giao thức truyền thông trước khi đặt hàng.
