Tổng quan sản phẩm

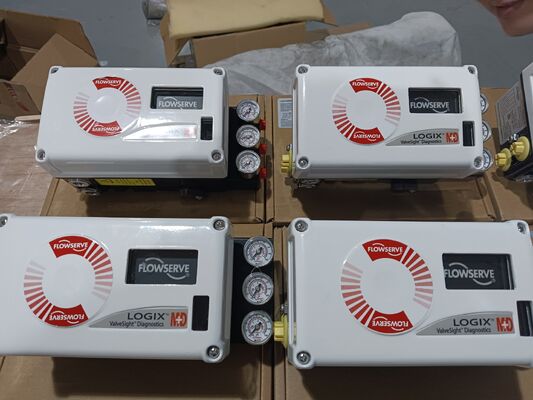

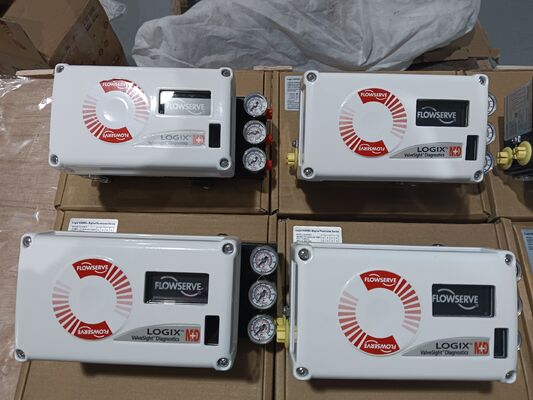

Flowserve Logix 520MD là một thiết bị định vị van kỹ thuật số hiệu suất cao giao tiếp qua HART.Nó chấp nhận một tín hiệu kiểm soát hai dây 4-20mA và cung cấp một sản lượng khí tương xứng cho một bộ điều khiển van. Đơn vị được cung cấp điện hoàn toàn bởi tín hiệu đầu vào 4-20mA và điều khiển các bộ điều khiển hoạt động đơn với gắn dây và xoay.
Máy định vị sử dụng thuật toán điều chỉnh tăng nhiều biến cho phép thay đổi bước lớn với quá mức tối thiểu trong khi duy trì độ phân giải cao cho những thay đổi bước rất nhỏ.Một quy trình Auto-tune chu kỳ thiết bị thực hiện để tạo ra một phản ứng đo và tự động chọn các giá trị tăng để tối ưu hóa hiệu suất thiết bị thực hiện. Một bộ chọn sửa đổi gain cho phép điều chỉnh chi tiết hơn về gain được tính toán.trong khi phần mềm ValveSight cung cấp chức năng chẩn đoán tiêu chuẩn.
Thiết kế cung cấp hiệu chuẩn nhanh, dễ dàng và chính xác với tự hiệu chuẩn và lựa chọn tăng độ điều chỉnh.và thiết kế điều khiển hai giai đoạn cung cấp thời gian phản hồi nhanh hơn và kiểm soát chặt chẽ hơn. Đơn vị hỗ trợ HART 5, 6 và 7 và được đánh giá để sử dụng trong các khu vực nguy hiểm.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Dòng dịch vụ |
| Giao thức thông tin | HART 5, 6 và 7 |
| Tín hiệu đầu vào | 4-20mA (HART), hai dây |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Chức năng chẩn đoán tiêu chuẩn thông qua phần mềm ValveSight |
| Áp lực cung cấp | 1.5 đến 6.0 bar (22 đến 87 psig) |
| Tín hiệu đầu ra | Lục khí (0 đến 100% áp suất cung cấp không khí) |
| Tính tuyến tính | < ± 1,0% điển hình |
| Khả năng lặp lại | < 0,2% |
| Deadband | < 0,2% |
| Loại lắp đặt | Máy điều khiển xoay và trực tuyến; hoạt động đơn |
| Nhiệt độ hoạt động | -40°C đến +80°C (-40°F đến +178°F) |
| Xếp hạng khoang | IP66 / NEMA 4X |
| Vật liệu nhà ở | Nhôm công nghiệp |
| Trọng lượng | Khoảng 3,5 kg. |
| Điện hoạt động tối thiểu | 3.6 mA (không có AO); 3.83 mA (với AO) |
| Điện áp cung cấp (tối đa) | 30 VDC |
| Tiêu thụ không khí (tình trạng ổn định) | 0.08 Nm3/h @ 1,5 bar đến 0,12 Nm3/h @ 6,0 bar |
| Khả năng dòng chảy sản xuất | Tối đa 7,0 Nm3/h @ 6,0 bar |
| Giấy chứng nhận | ATEX, FM, CSA, SIL 2 |
| Tự nhiên an toàn | Lớp I Đội 1 Nhóm A-D |
| Không gây cháy | Lớp I, hạng 2 Nhóm A-D |
Ngành công nghiệp ứng dụng
Flowserve Logix 520MD được sử dụng trong dầu khí và khí đốt, chế biến hóa chất, sản xuất điện, xử lý nước và ngành công nghiệp dược phẩm.vị trí van lò phản ứng, tự động hóa vòng quanh tua-bin, điều chỉnh dòng chảy trong các nhà máy và hoạt động van vệ sinh.
Những vấn đề phổ biến
Không có đèn LED nhấp nháy: Điện dưới 3,6 mA hoặc cực dây không chính xác. Kiểm tra điện cung ít nhất 3,6 mA và kiểm tra cực.
Truyền thông không ổn định: Các vấn đề tín hiệu HART. Kiểm tra băng thông nguồn hiện tại được giới hạn ở 25Hz. Kiểm tra chiều dài cáp và trở ngại. Sử dụng một rào cản an toàn nội tại tương thích.
Đơn vị không phản ứng với các lệnh tương tự: Đơn vị đang ở chế độ lệnh kỹ thuật số hoặc một lỗi hiệu chuẩn đã xảy ra. Thay đổi chế độ lệnh sang tương tự.
Đánh giá vị trí van không như mong đợi: Cài đặt cảm biến vị trí không ở góc 180 độ, đột quỵ không được hiệu chỉnh hoặc MPC hoạt động.
Vị trí lái hoàn toàn mở hoặc đóng: Động mạch không được hiệu chỉnh, vòng lặp bên trong cảm biến Hall không được kết nối, cài đặt hành động không khí sai, hoặc ống đảo ngược.
Cần hiệu chuẩn ma sát: Không hiệu chuẩn ma sát được thực hiện kể từ khi thiết lập lại từ nhà máy. Thực hiện hiệu chuẩn ma sát bằng cách sử dụng menu hiển thị, cầm tay hoặc DTM.
Các mô hình thay thế
Dòng Flowserve Logix 520MD là một nền tảng định vị kỹ thuật số trưởng thành.Đối với các thiết bị mới hơn, Logix 3200MD và Logix 3800MD là các mô hình thay thế trong cùng một gia đình sản phẩm.và giao thức giao tiếp trước khi đặt hàng.
