Tổng quan sản phẩm

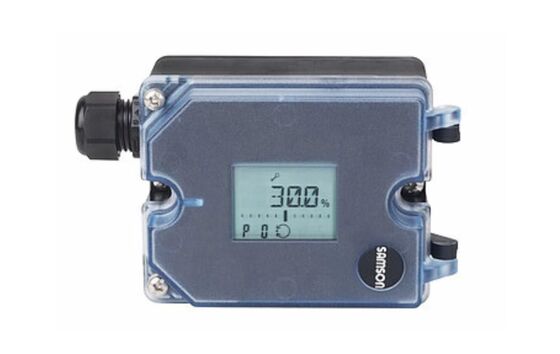

Samson 3725 là bộ định vị điện khí nén nhỏ gọn, tự hiệu chuẩn cho van bi và van quay khí nén. Đây là thiết bị tác động đơn, so sánh tín hiệu điều khiển từ hệ thống với vị trí trục van hoặc góc mở thực tế, sau đó gửi đầu ra khí nén tỷ lệ đến bộ truyền động. Cảm biến từ trở không tiếp xúc loại bỏ hao mòn cơ học trong đường phản hồi. Thiết bị chống lại các tác động môi trường và hiện tượng búa nước. Ba phím điện dung và màn hình LCD có hướng đọc có thể chọn giúp vận hành trực quan từ mọi vị trí lắp đặt. Tất cả các tham số được lưu trữ trong EEPROM không bay hơi để bảo vệ khi mất điện. Khởi động tự động biến đổi với các tham số cài sẵn có nghĩa là chỉ cần điều chỉnh các sai lệch so với giá trị tiêu chuẩn. Chức năng đóng kín có sẵn và điểm 0 được giám sát liên tục.
Thông số kỹ thuật
| Tham số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Samson |
| Giao thức truyền thông | HART (tùy chọn) |
| Tín hiệu đầu vào | 4 đến 20 mA, thiết bị 2 dây |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Giám sát điểm 0 liên tục |
| Áp suất cấp | Tối đa 7 bar |
| Loại lắp đặt | Bộ truyền động tuyến tính và quay; Tác động đơn |
| Hành trình (Có thể điều chỉnh) | 3,75 đến 50 mm |
| Góc mở | 24 đến 100° |
| Nhiệt độ hoạt động | -25 đến +80°C |
| Bảo vệ vỏ | IP 66 |
| Vật liệu vỏ | PPA (polyphthalamide), chống tia UV |
| Kết nối khí | G 1/4 hoặc 1/4 NPT |
| Dòng điện tối thiểu | 3,8 mA |
| Trở kháng tải | Tối đa 6,3 V (315 Ω ở 20 mA) |
| Đường cong đặc tính | 3 đường cong hành trình, 9 đường cong góc quay |
| Bảo vệ chống cháy nổ | Loại 3725-000: Không có; Loại 3725-110: ATEX; Loại 3725-113: GOST; Loại 3725-130: CSA |
| Chứng nhận | Giấy chứng nhận đóng tàu |
Ngành ứng dụng
Samson 3725 được sử dụng trong xử lý hóa chất và hóa dầu, sản xuất điện và tự động hóa công nghiệp nói chung. Nó phù hợp cho dịch vụ điều chỉnh lưu lượng và các ứng dụng mà thiết kế nhỏ gọn, vận hành dễ dàng và độ bền là yếu tố cần thiết. Bộ định vị được phát triển để sử dụng phổ quát trên bộ truyền động tuyến tính và quay.
Các vấn đề thường gặp
Bộ định vị không phản hồi tín hiệu đầu vào: Kiểm tra áp suất cấp (tối đa 7 bar). Xác minh các kết nối khí nén đã chắc chắn.
Vị trí van không khớp với tín hiệu đầu vào: Kiểm tra cài đặt đường cong đặc tính. Xác minh rằng hướng vận hành đã được đặt đúng. Hiệu chuẩn lại điểm 0.
Hoạt động thất thường hoặc dao động: Kiểm tra rò rỉ khí trong ống và phụ kiện. Kiểm tra ma sát quá mức trong bộ làm kín van hoặc bộ truyền động.
Lỗi hiệu chuẩn điểm 0: Điểm 0 nằm ngoài phạm vi. Kiểm tra cách lắp đặt và điều chỉnh lại điểm 0.
Lỗi khởi tạo: Kiểm tra áp suất cấp và kết nối cảm biến hành trình. Xác minh van không bị kẹt.
Các mẫu thay thế
Samson 3725 là một nền tảng bộ định vị nhỏ gọn. TROVIS 3730-1 là sản phẩm thay thế trực tiếp với giao tiếp HART và các tính năng nâng cao. Loại 3724 cũng có sẵn như một lựa chọn thay thế trong cùng dòng sản phẩm. Đối với các lựa chọn thay thế từ các nhà cung cấp khác, hãy xác minh cách lắp đặt bộ truyền động, phạm vi hành trình và giao thức truyền thông trước khi đặt hàng.
