Tổng quan sản phẩm

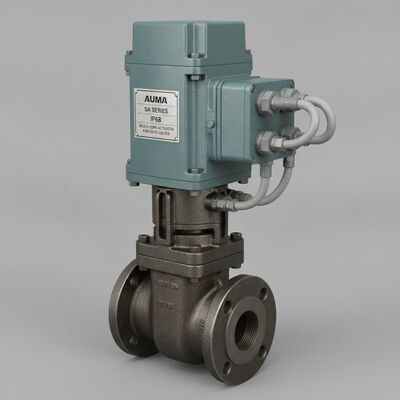

Bộ van dòng AUMA SA được lắp ráp sẵn tại nhà máy, với bộ truyền động điện đa vòng đã được gắn và kiểm tra trên van cổng hoặc van cầu. Điều này loại bỏ việc tìm kiếm linh kiện riêng lẻ và giảm thời gian lắp đặt tại chỗ. Bộ truyền động tạo ra mô-men xoắn từ 10 Nm đến 32.000 Nm thông qua động cơ AC 3 pha, AC 1 pha hoặc DC. Công tắc giới hạn và công tắc mô-men xoắn cung cấp phản hồi vị trí cuối chính xác, trong khi bánh xe tay cho phép vận hành thủ công khi không có điện.
Bộ truyền động dòng SA cho nhiệm vụ đóng-mở có xếp hạng Loại A và B hoặc nhiệm vụ thời gian ngắn S2 – 15 phút. Phiên bản tùy chọn S2 – 30 phút xử lý các khoảng thời gian chạy dài hơn. Bộ truyền động có thể được kết hợp với nhiều loại điều khiển khác nhau, từ các bộ ĐÓNG-MỞ cơ bản đến các phiên bản vi điều khiển có ghi nhật ký dữ liệu vận hành hoặc giao diện bus trường. Vỏ IP68 theo EN 60529 cung cấp khả năng chống ăn mòn chất lượng cao (KS) và hoạt động trong khoảng nhiệt độ -30°C đến +70°C. Các loại truyền động đầu ra tuân thủ các tiêu chuẩn DIN và ISO.
Thông số kỹ thuật
| Tham số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | AUMA |
| Loại | Bộ truyền động điện đa vòng (dòng SA) |
| Phạm vi mô-men xoắn | 10 Nm đến 32.000 Nm |
| Tốc độ đầu ra | 4 đến 180 vòng/phút |
| Loại nhiệm vụ | Nhiệm vụ thời gian ngắn S2 – 15 phút (Loại A và B); có sẵn phiên bản S2 – 30 phút |
| Động cơ | AC 3 pha, AC 1 pha hoặc DC |
| Bảo vệ vỏ | IP68 theo EN 60529 |
| Nhiệt độ môi trường | -30°C đến +70°C |
| Chống ăn mòn | KS (chất lượng cao) |
| Vận hành thủ công | Bánh xe tay |
| Chuyển mạch | Công tắc giới hạn và công tắc mô-men xoắn |
| Lắp đặt van | Mặt bích EN ISO 5210 / DIN 3210 |
| Kết nối điện | Đầu nối phích cắm/ổ cắm AUMA (tùy chọn đầu cuối) |
| An toàn chức năng | Có khả năng đạt SIL 2 (cấu hình đã chọn); đạt SIL 3 với điều khiển AC 01.2 SIL |
Ngành ứng dụng
Hệ thống phục vụ xử lý nước và nước thải, sản xuất điện, dầu khí, hóa dầu, chế biến hóa chất, sưởi ấm khu vực và các nhà máy công nghiệp. Nó xử lý nhiệm vụ đóng-mở trên van cổng, van cầu và các ứng dụng van đa vòng khác. Vỏ IP68 làm cho nó phù hợp với các điều kiện khắc nghiệt ngoài trời hoặc ngập nước.
Các sự cố thường gặp
Không phản hồi lệnh vận hành: Trước tiên hãy kiểm tra cài đặt thời gian phản hồi, sau đó tìm kiếm sự cố tắc nghẽn cơ học hoặc sự cố nguồn điện.
Lỗi mô-men xoắn ở hướng MỞ hoặc ĐÓNG: Kiểm tra van xem có vật cản không và xác minh cài đặt công tắc mô-men xoắn. Ma sát van quá mức cũng có thể gây ra lỗi này.
Không thể cài đặt chỉ báo vị trí cơ học: Bộ truyền động giảm tốc có thể không khớp với số vòng quay/hành trình của bộ truyền động. Lắp đặt bộ truyền động giảm tốc phù hợp.
Bộ truyền động chạy đến điểm dừng mặc dù công tắc giới hạn hoạt động bình thường: Xem lại cài đặt công tắc giới hạn và cấu hình vị trí cuối.
Nhiệt độ cuộn dây động cơ quá cao: Kiểm tra xem kích thước bộ truyền động có phù hợp với ứng dụng không. Xác nhận chu kỳ làm việc là chính xác.
Các mẫu thay thế
Dòng AUMA SA là nền tảng bộ truyền động điện đa vòng thế hệ hiện tại. Dòng SAR là một biến thể bộ truyền động điều biến được xếp hạng cho Loại C hoặc nhiệm vụ S4 – 25%. Dòng SAEx có sẵn cho các ứng dụng chống cháy nổ (phạm vi mô-men xoắn 10 Nm đến 16.000 Nm). Dòng SA-UW được thiết kế để sử dụng liên tục dưới nước (phạm vi mô-men xoắn 10 Nm đến 4.000 Nm). Đối với các lựa chọn thay thế từ các nhà cung cấp khác, hãy xác minh khả năng lắp đặt van, yêu cầu mô-men xoắn và khả năng tương thích giao diện điều khiển trước khi đặt hàng.
