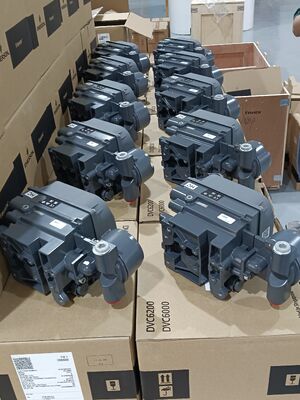

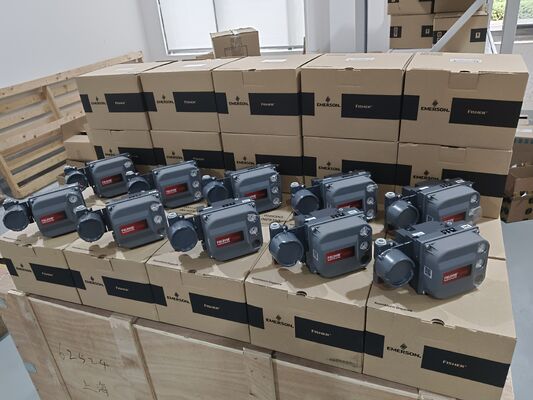

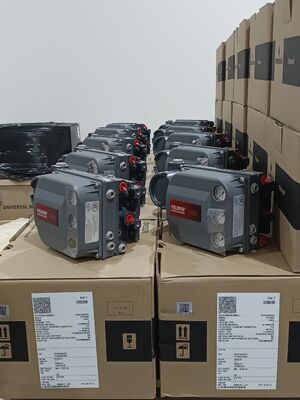

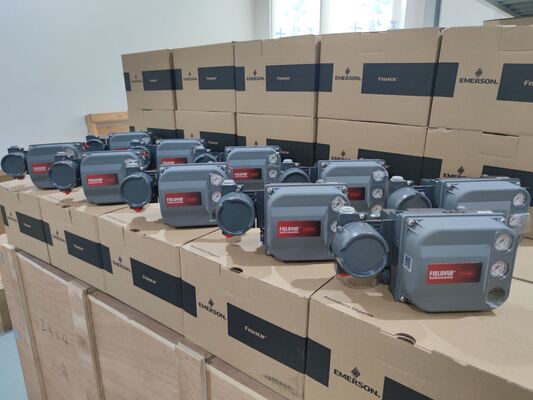

Bộ định vị van kỹ thuật số Fisher DVC6200 được cung cấp dưới dạng một cụm được nhà máy kết hợp cho các ứng dụng van điều khiển và van quay. Nó chuyển đổi tín hiệu đầu vào 4-20 mA thành đầu ra khí nén chính xác, sử dụng giao tiếp HART để cấu hình và chẩn đoán. Thiết bị hỗ trợ phần mềm ValveLink, cho phép chẩn đoán chữ ký van, đáp ứng bước và hiệu suất mà không cần tháo bộ định vị ra khỏi hoạt động.
DVC6200 được thiết kế cho các bộ truyền động tuyến tính và quay. Vỏ chắc chắn của nó có sẵn bằng nhôm hoặc thép không gỉ, với khả năng bảo vệ IP66/NEMA 4X và các chứng nhận chống cháy nổ tùy chọn. Bộ định vị hoạt động trong khoảng nhiệt độ -40°C đến +85°C và chấp nhận áp suất cấp từ 20 đến 150 psi. Nó phù hợp cho các nhà máy hóa chất, hóa dầu, dầu khí, điện và xử lý nước.
| Thông số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Fisher |
| Mẫu mã | DVC6200 |
| Loại | Bộ định vị van kỹ thuật số / bộ định vị điện-khí nén |
| Tín hiệu đầu vào | 4-20 mA HART; FOUNDATION fieldbus; PROFIBUS PA |
| Áp suất cấp | 20-150 psi (1.4-10.3 bar) |
| Đầu ra | Khí nén đến bộ truyền động |
| Vỏ | IP66 / NEMA 4X; tùy chọn chống cháy nổ |
| Nhiệt độ môi trường | -40°C đến +85°C |
| Giao tiếp | HART, FOUNDATION fieldbus, PROFIBUS PA |
| Chẩn đoán | Phần mềm ValveLink |
| Lắp đặt | Bộ truyền động tuyến tính và quay |
| Chứng nhận | ATEX, IECEx, FM, CSA, có khả năng SIL |
| Vật liệu vỏ | Nhôm hoặc thép không gỉ |
| Hành trình | Tuyến tính / quay |
| Tiêu thụ khí | Thấp |
Fisher DVC6200 phục vụ ngành chế biến hóa chất, hóa dầu, dầu khí, sản xuất điện, xử lý nước và nước thải, bột giấy và giấy, và tự động hóa van công nghiệp nói chung. Nó thường được sử dụng trên van cầu, van bướm, van bi và các van điều khiển khác yêu cầu phản hồi vị trí và chẩn đoán chính xác.
Bộ định vị không phản hồi tín hiệu đầu vào: Kiểm tra cực tính dây, dải tín hiệu đầu vào và giao tiếp HART.
Rò rỉ khí từ bộ định vị: Kiểm tra ống dẫn, gioăng và cụm rơ-le.
Lỗi hiệu chuẩn: Xác minh hiệu chuẩn hành trình, căn chỉnh cụm nam châm và lắp đặt bộ truyền động.
Không thể kết nối ValveLink: Kiểm tra điện trở vòng lặp HART, nguồn điện và cài đặt giao tiếp.
Đầu ra không ổn định: Xem xét sự ổn định của áp suất cấp, kích thước bộ truyền động và các tham số điều chỉnh.
Fisher DVC6200 là một phần của dòng bộ định vị van kỹ thuật số FIELDVUE. Các mẫu liên quan bao gồm DVC6000, DVC2000, DVC6200f, DVC6200p, DVC6200 SIS và DVC6200 HC. Đối với các lựa chọn thay thế của các nhà cung cấp khác, hãy xác minh tín hiệu đầu vào, giao thức giao tiếp, lắp đặt bộ truyền động và các yêu cầu chứng nhận trước khi đặt hàng.
