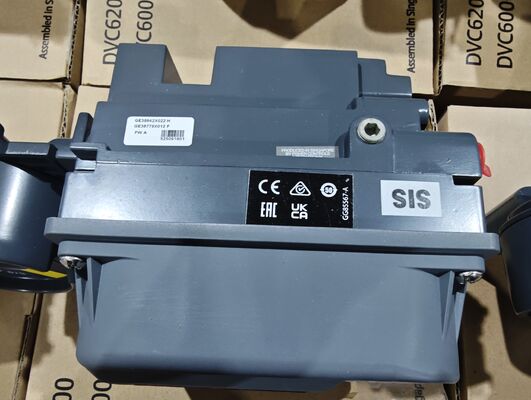

HART 5 / HART 7 Máy định vị van kỹ thuật số với IP66 và đầu vào 4-20 mA để điều khiển quy trình

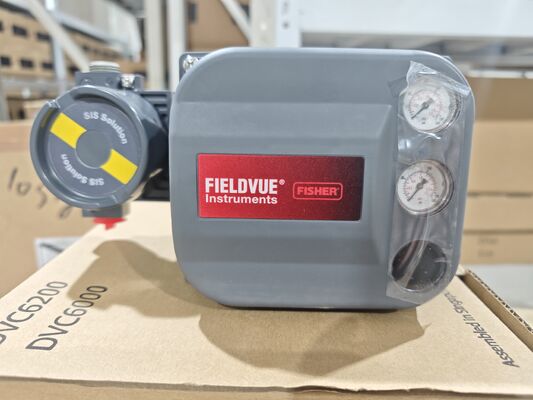

Tổng quan về sản phẩm

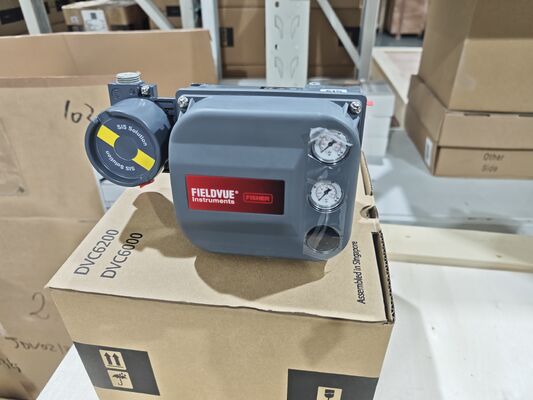

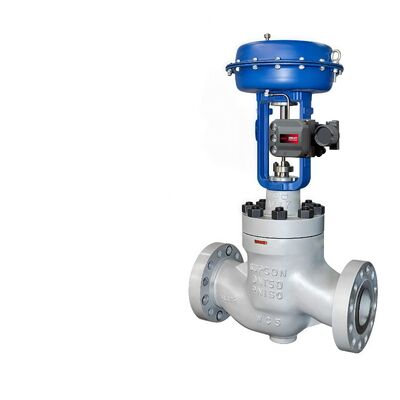

Gói định vị van kỹ thuật số Fisher DVC6200 được cung cấp dưới dạng giải pháp được thử nghiệm trước và lắp ráp sẵn tại nhà máy để điều khiển van chính xác trong các ngành công nghiệp chế biến. Nó kết hợp bộ định vị van kỹ thuật số, phần cứng gắn, kết nối đầu cuối và cài đặt đã được hiệu chuẩn xác minh thành một gói hoàn chỉnh giúp giảm đáng kể thời gian vận hành tại chỗ và loại bỏ nhu cầu khớp riêng các bộ phận định vị, bộ truyền động và phản hồi. DVC6200 chuyển đổi tín hiệu đầu vào tương tự DC 4-20 mA thành áp suất đầu ra khí nén để điều khiển bộ truyền động và nó sử dụng giao thức truyền thông HART 5 hoặc HART 7 để cho phép truy cập từ xa vào dữ liệu tình trạng van từ bất kỳ điểm nào dọc theo vòng lặp. Hệ thống phản hồi không liên kết, hiệu suất cao giúp loại bỏ tiếp xúc vật lý giữa thân van và bộ định vị, nghĩa là không có bộ phận nào bị mòn và vòng đời của cụm lắp ráp được tối đa hóa. Bộ định vị hỗ trợ cả chế độ điều khiển tiết lưu và điều khiển bật/tắt, đồng thời tương thích với các bộ truyền động tuyến tính thân trượt có hành trình định mức trong khoảng từ 6,35 mm đến 606 mm, cũng như các bộ truyền động quay một phần tư vòng quay với hành trình định mức trong khoảng từ 45° đến 180°. Thiết bị cũng cung cấp phản hồi vị trí thông qua bộ truyền vị trí tích hợp 4-20 mA hoặc một công tắc riêng biệt, tùy thuộc vào cấu hình. Bởi vì thiết bị được hiệu chuẩn và kiểm tra tại nhà máy nên người dùng sẽ nhận được gói định vị phối hợp giúp giảm lỗi nối dây và rút ngắn thời gian khởi động.

Vỏ được thiết kế cho môi trường công nghiệp khắc nghiệt, với cấp bảo vệ Loại 4X và IP66 chống bụi, nước xâm nhập và môi trường ăn mòn. Phạm vi nhiệt độ môi trường hoạt động là -40 đến +85°C, với tùy chọn nhiệt độ cực cao có thể xuống tới -52°C cho các thiết bị sử dụng chất đàn hồi fluorosilicon. Áp suất cung cấp có thể dao động từ mức tối thiểu được khuyến nghị là 0,3 bar trên yêu cầu của bộ truyền động đến tối đa là 10,0 bar (145 psig) và mức tiêu thụ không khí ở trạng thái ổn định với rơle chảy máu thấp nhỏ hơn 0,056 Nm³/giờ ở áp suất cung cấp 1,4 bar. DVC6200 có bộ chứng nhận toàn diện, bao gồm CSA, FM, ATEX, IECEx và các phê duyệt hàng hải từ Lloyd's Register, Bureau Veritas, DNV và ABS. Bộ định vị hỗ trợ không khí, khí tự nhiên và nitơ làm phương tiện cung cấp và nó được sử dụng rộng rãi trong dầu khí, xử lý hóa chất, sản xuất điện, xử lý nước, bột giấy và giấy, khai thác mỏ, thực phẩm và đồ uống, và các ngành công nghiệp dược phẩm. Sự kết hợp giữa giao tiếp kỹ thuật số, khả năng tự chẩn đoán, cấu trúc kín và lắp đặt linh hoạt khiến gói này trở thành sự lựa chọn đáng tin cậy cho hoạt động tự động hóa van dài hạn và vận hành nhà máy ít bảo trì.

Thông số kỹ thuật

Model: DVC6200
Loại sản phẩm: Gói định vị van kỹ thuật số
Tín hiệu đầu vào: 4-20 mA DC, danh nghĩa; phân chia phạm vi có sẵn
Giao thức truyền thông: HART 5 / HART 7
Điện áp tối thiểu: 9,5 VDC cho điều khiển analog; 10 VDC cho giao tiếp HART
Áp suất đầu ra tối đa: 145 psig (10,0 bar)
Phương tiện cung cấp: Không khí / Khí tự nhiên / Nitơ
Tiêu thụ không khí: Dưới 0,056 Nm³/giờ ở 1,4 bar (20 psig)
Bảo vệ bao vây: Loại 4X / IP66
Nhiệt độ môi trường: -40 đến +85°C (-40 đến +185°F)
Tùy chọn nhiệt độ cực cao: -52 đến +85°C với chất đàn hồi fluorosilicon
Kiểu lắp: Gắn tích hợp
Tiêu chuẩn lắp đặt: IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR
Khả năng tương thích với thiết bị truyền động: Tuyến tính thân trượt (hành trình 6,35-606 mm); Xoay một phần tư (45°-180°)
Phản hồi vị trí: Bộ phát tích hợp / công tắc rời rạc 4-20 mA
Chẩn đoán: Có, Chẩn đoán hiệu suất FIELDVUE
Chứng nhận: CSA / FM / ATEX / IECEx / Phê duyệt hàng hải
Vật liệu vỏ: Hợp kim nhôm (tiêu chuẩn) / Thép không gỉ (tùy chọn)
Trọng lượng: 3,5 kg / 7,7 lbs (nhôm); 8,6 kg / 19 lbs (thép không gỉ)

Công nghiệp ứng dụng

Chế biến dầu khí

Nhà máy hóa chất và hóa dầu

Nhà máy phát điện và chu trình hỗn hợp

Xử lý nước và nước thải

Nhà máy bột giấy và giấy

Khai thác và chế biến kim loại

Sản xuất thực phẩm và đồ uống

Sản xuất dược phẩm

Những ngành công nghiệp này yêu cầu điều khiển van chính xác, liên lạc từ xa đáng tin cậy và khả năng chẩn đoán trực tuyến. DVC6200 đặc biệt phù hợp cho các ứng dụng liên quan đến dịch vụ amoniac lỏng, hệ thống nước làm mát dầu bôi trơn máy phát điện và các cơ sở xử lý khí nơi độ tin cậy của van ảnh hưởng trực tiếp đến thời gian hoạt động sản xuất. Tùy chọn vỏ bằng thép không gỉ chịu được môi trường ăn mòn thường thấy trong các nhà máy hóa chất, nhà máy giấy và bột giấy cũng như các cơ sở lắp đặt dầu khí ngoài khơi. Với giao tiếp HART, người vận hành có thể truy cập dữ liệu tình trạng van mà không cần vào khu vực nguy hiểm, cải thiện độ an toàn và giảm tiếp xúc với môi trường nguy hiểm.

Các vấn đề thường gặp

Thiết bị sẽ không giao tiếp – hãy kiểm tra nguồn điện tại các cực của thiết bị và xác minh rằng yêu cầu điện áp tối thiểu là 9,5 VDC đối với điều khiển analog hoặc 10 VDC đối với giao tiếp HART đã được đáp ứng.

Van không hoạt động từ 0 đến 100% khi thay đổi điểm đặt – kiểm tra các kết nối khí nén và áp suất cung cấp; xác nhận rằng khối đầu ra chính xác (AO hoặc DO) được cấu hình trong Chọn tính năng.

Điểm thiết lập khối đầu dò không cập nhật từ khối AO – thay đổi chế độ khối đầu dò thành Tự động và xác nhận rằng khối AO đang hoạt động.

Số đọc đầu vào tương tự không khớp với dòng điện thực tế – kiểm tra điện áp đầu cực, cực tính của dây và điện trở vòng lặp.

Van bị kẹt hoặc van điện từ bị kẹt – chạy thử nghiệm chẩn đoán ValveLink để xác định ma sát của cụm van, lò xo bộ truyền động bị hỏng hoặc trục van/bộ truyền động bị hỏng.

Nguồn cung cấp không khí thấp hoặc cao hoặc giảm áp suất – kiểm tra bộ điều chỉnh cung cấp không khí, kiểm tra rò rỉ không khí bên ngoài trong màng hoặc ống của bộ truyền động và xác minh áp suất cung cấp ít nhất là 0,3 bar so với yêu cầu tối đa của bộ truyền động.

Ma sát cụm van quá mức – thực hiện các xét nghiệm chẩn đoán để định lượng ma sát và so sánh với đường cơ sở; kiểm tra bao bì và tình trạng thân cây.

Phản hồi vị trí không chính xác – hiệu chỉnh lại bộ truyền vị trí 4-20 mA tích hợp hoặc xác minh hoạt động của công tắc giới hạn.

Độ ẩm xâm nhập vào hộp thiết bị đầu cuối – kiểm tra các vòng đệm vỏ, các miếng đệm cáp và bu lông che phủ; xác minh tính toàn vẹn IP66.

Mất liên lạc trên vòng lặp HART – kiểm tra nối dây vòng lặp, che chắn, chấm dứt và địa chỉ thiết bị HART.

Mô hình thay thế

Fisher DVC6200 HC (Công suất cao)

Fisher DVC6200 SIS (Hệ thống thiết bị an toàn)

Fisher DVC6200p (PROFIBUS PA)

Fisher DVC6200f (Xe buýt NỀN TẢNG)

Bộ định vị van kỹ thuật số Fisher DVC2000

Dòng Nele ND9000 (ND9103 / ND9106 / ND9203 / ND9206)

Samson TROVIS 3730 Series (3730-1/2/3/4)

Sầm Sơn 3725/4763

Sê-ri Masoneilan SVI II (SVI2 / SVI3 / SVI1000)

Flowserve Logix 520MD / 3200MD

Lưu ý lựa chọn: xác minh khả năng tương thích của mặt bích lắp, phạm vi di chuyển của bộ truyền động, loại tín hiệu đầu vào, giao thức truyền thông, áp suất nguồn và bảo vệ vỏ trước khi thay thế các mô hình. DVC6200 được thiết kế để lắp đặt thân thiện với trang bị thêm trên hầu hết các thiết bị truyền động khí nén của Fisher và không phải Fisher, đồng thời thiết kế mô-đun cho phép thay thế các bộ phận làm việc quan trọng mà không cần tháo hệ thống dây điện hoặc ống khí nén.
