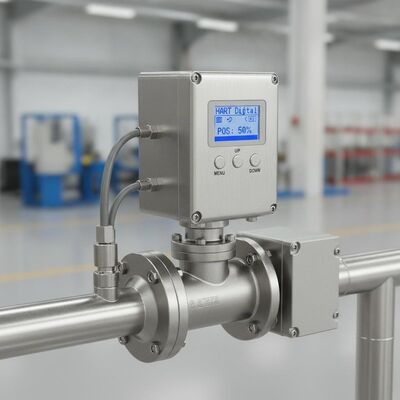

HART Communication Digital Valve Positioner Nhà máy đóng gói sẵn với thép không gỉ

Tổng quan sản phẩm

Các Fisher DVC6200 Digital Valve Positioner Package là một hoàn toàn nhà máy được lắp ráp trước và thử nghiệm trước các giải pháp kiểm soát van được xây dựng cho hiệu suất chính xác và lặp lại trong các nhà máy quy trình.Nó đóng gói các định vị van kỹ thuật số, lắp đặt phần cứng, kết nối thiết bị đầu cuối và cài đặt xác minh hiệu chuẩn cùng nhau như một đơn vị phối hợp, do đó người dùng không cần phải lấy và kết hợp các thiết bị định vị, thiết bị điều khiển,và các thiết bị phản hồiDVC6200 nhận tín hiệu đầu vào tương tự 4-20 mA DC và chuyển đổi nó thành áp suất đầu ra khí nén điều khiển bộ điều khiển van với độ chính xác cao.Truyền thông HART 5 hoặc HART 7 cho phép truy cập dữ liệu tình trạng van từ xa từ bất kỳ điểm nào dọc theo vòng lặpHệ thống phản hồi không liên kết hiệu suất cao loại bỏ sự tiếp xúc vật lý giữa thân van và thiết bị định vị,do đó, không có các bộ phận mặc và cuộc sống chu kỳ của hội đồng được tối đa hóaCác thiết bị hỗ trợ điều khiển throttling và điều khiển on / off và nó hoạt động với động cơ tuyến tính trục trượt từ 6.35 mm đến 606 mm di chuyển cũng như các thiết bị xoay xoay từ 45° đến 180°Phản hồi vị trí có sẵn thông qua một bộ truyền 4-20 mA tích hợp hoặc một công tắc riêng biệt, tùy thuộc vào cấu hình được đặt hàng.người dùng nhận được một giải pháp phối hợp làm giảm lỗi dây và rút ngắn thời gian khởi động.

Khung được thiết kế cho môi trường công nghiệp khắc nghiệt, với bảo vệ loại 4X và IP66 chống bụi, nước xâm nhập và khí quyển ăn mòn.Phạm vi nhiệt độ môi trường xung quanh tiêu chuẩn là -40 đến +85 °C, và một tùy chọn nhiệt độ cực độ kéo dài hoạt động xuống -52 ° C khi các elastomer fluorosilicone được chỉ định.3 bar so với yêu cầu thiết bị điều khiển tối đa 10.0 bar (145 psig), và tiêu thụ không khí trạng thái ổn định với Relay chảy máu thấp là dưới 0,056 Nm3/h ở áp suất nguồn 1.4 bar.bao gồm cả CSA, FM, ATEX, IECEx và phê duyệt hàng hải từ Lloyd's Register, Bureau Veritas, DNV và ABS. Nó hỗ trợ không khí, khí tự nhiên và nitơ như phương tiện cung cấp và được sử dụng rộng rãi trong dầu khí,chế biến hóa học, sản xuất điện, xử lý nước, bột giấy và giấy, khai thác mỏ, thực phẩm và đồ uống, và ngành dược phẩm.Xây dựng kín, và lắp đặt linh hoạt làm cho gói này trở thành một lựa chọn đáng tin cậy cho tự động hóa van lâu dài và hoạt động thiết bị bảo trì thấp.

Thông số kỹ thuật

Ngành công nghiệp ứng dụng

1. Xử lý dầu mỏ và khí đốt

2. Các nhà máy hóa học và hóa dầu

3. Các nhà máy sản xuất điện và chu kỳ kết hợp

4. Điều trị nước và nước thải

5. Các nhà máy bột giấy và giấy

6. Khai thác mỏ và chế biến kim loại

7. Sản xuất thực phẩm và đồ uống

8. Sản xuất thuốc

Các ngành công nghiệp này đòi hỏi điều khiển van chính xác, truyền thông từ xa đáng tin cậy và khả năng chẩn đoán trực tuyến.Hệ thống nước làm mát dầu bôi trơn máy phát điện, và các cơ sở chế biến khí, nơi độ tin cậy van trực tiếp ảnh hưởng đến thời gian hoạt động sản xuất.nhà máy giấy và giấy, và các thiết bị dầu khí ngoài khơi. Với truyền thông HART, các nhà khai thác có thể truy cập dữ liệu tình trạng van mà không cần vào các khu vực nguy hiểm,cải thiện an toàn và giảm tiếp xúc với môi trường nguy hiểm.

Những vấn đề phổ biến

1. Thiết bị sẽ không giao tiếp kiểm tra nguồn cung cấp điện tại các đầu cuối thiết bị và xác minh rằng yêu cầu điện áp tối thiểu là 9,5 VDC cho điều khiển tương tự hoặc 10 VDC cho giao tiếp HART được đáp ứng.

2. Van không chạy từ 0 đến 100% khi thay đổi điểm thiết lập ️ xác minh các kết nối khí nén và áp suất cung cấp; xác nhận rằng khối đầu ra chính xác (AO hoặc DO) được cấu hình trong Chọn tính năng.

3. Điểm thiết lập khối bộ chuyển đổi không được cập nhật từ khối AO thay đổi chế độ khối bộ chuyển đổi sang tự động và xác nhận rằng khối AO đang hoạt động.

4. Đánh giá đầu vào tương tự không phù hợp với điện hiện tại thực tế, điện áp đầu cuối kiểm tra, cực dây điện và kháng vòng.

5. Van bị mắc kẹt hoặc điện cực bị mắc kẹt ️ chạy các thử nghiệm chẩn đoán ValveLink để xác định ma sát bộ van, muỗng động cơ bị hỏng hoặc trục van / động cơ bị hỏng.

6. Dòng không khí thấp hoặc cao hoặc áp suất giảm kiểm tra bộ điều chỉnh nguồn cung cấp không khí, kiểm tra rò rỉ không khí bên ngoài trong niêm mạc hoặc ống dẫn và xác minh áp suất cung cấp ít nhất là 0.3 bar trên yêu cầu tối đa về động cơ điều khiển.

7. Tấn công quá mức của bộ phận van ️ thực hiện các thử nghiệm chẩn đoán để định lượng ma sát và so sánh với đường cơ bản; kiểm tra tình trạng đóng gói và thân.

8. Phản hồi vị trí không chính xác ️ hiệu chuẩn lại bộ truyền vị trí tích hợp 4-20 mA hoặc xác minh kích hoạt công tắc giới hạn.

9. Sự thâm nhập của độ ẩm vào hộp đầu cuối: kiểm tra các niêm phong vòm, tuyến cáp và các cọc nắp; xác minh tính toàn vẹn IP66.

10. Việc ngừng liên lạc trên vòng lặp HART check loop wiring, shielding, termination, and HART device address.

Các mô hình thay thế

1. Fisher DVC6200 HC (Khả năng cao)

2. Fisher DVC6200 SIS (Hệ thống đo lường an toàn)

3. Fisher DVC6200p (PROFIBUS PA)

4. Fisher DVC6200f (Foundation Fieldbus)

5. Máy định vị van kỹ thuật số Fisher DVC2000

6. Neles ND9000 Series (ND9103 / ND9106 / ND9203 / ND9206)

7. Samson TROVIS 3730 (3730-1/2/3/4)

8. Samson 3725 / 4763

9. Masoneilan SVI II Series (SVI2 / SVI3 / SVI1000)

10. Flowserve Logix 520MD / 3200MD

Lưu ý lựa chọn: xác minh tính tương thích của miếng kẹp lắp đặt, phạm vi hành động của bộ điều khiển, loại tín hiệu đầu vào, giao thức truyền thông, áp suất cung cấp và bảo vệ vỏ trước khi thay thế mô hình.DVC6200 được thiết kế để lắp đặt thân thiện với các máy điều khiển khí nén Fisher và không phải Fisher, và thiết kế mô-đun cho phép thay thế các thành phần làm việc quan trọng mà không cần loại bỏ dây điện hoặc ống khí.
