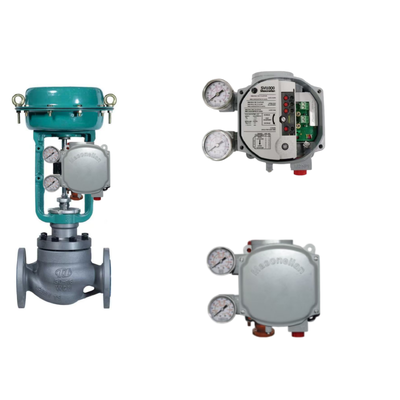

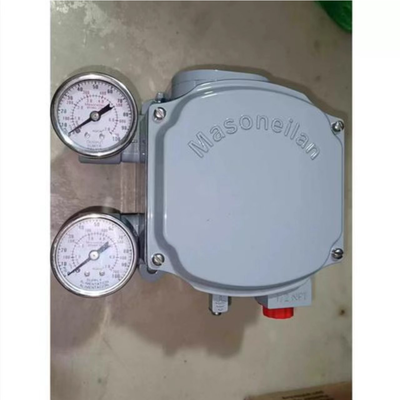

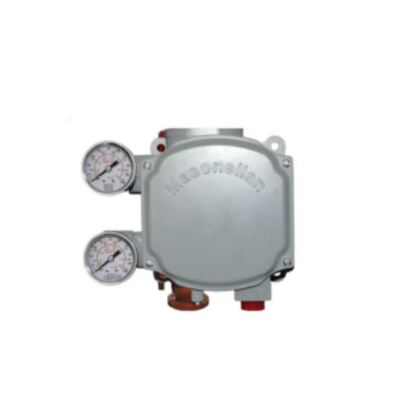

Bộ định vị van kỹ thuật số giao tiếp HART với giao diện cục bộ và cảm biến từ tính để điều khiển bộ định vị van khí nén

Tổng quan sản phẩm

Máy định vị van kỹ thuật số Masoneilan SVI1000 là một thiết bị kết nối HART nhỏ gọn, chạy vòng lặp được thiết kế cho van điều khiển khí nén hoạt động đơn.Nó nhận được một tín hiệu điều khiển DC 4-20 mA và chuyển đổi nó thành một đầu ra khí nén tỷ lệ để điều khiển bộ điều khiển van, cung cấp vị trí van chính xác và đáp ứng để kiểm soát quy trình liên tục và hàng loạt.SVI1000 sử dụng công nghệ cảm biến vị trí từ tính không tiếp xúc đã được chứng minh, loại bỏ sự mòn cơ học và đơn giản hóa việc lắp đặt trên bất kỳ bộ điều khiển nào với NAMUR, IEC 60534-6-1 hoặc IEC 60534-6-2 khả năng lắp đặt. giao diện địa phương thân thiện với "một nút = một chức năng" hoạt động cho phép cài đặt và hiệu chuẩn nhanh chóng,với hầu hết các van điều khiển sẵn sàng để hoạt động trong vòng chưa đầy năm phútCác thiết bị hỗ trợ HART phiên bản 5 hoặc phiên bản 7 thông tin liên lạc, lĩnh vực có thể chọn, cho phép truy cập từ xa vào các dữ liệu tình trạng van và cảnh báo chẩn đoán. Các công tắc trạng thái rắn tích hợp cung cấp phản hồi vị trí van mà không cần phần cứng bổ sung. Chức năng điều chỉnh tự động xác định các thông số điều khiển vị trí van tối ưu,đảm bảo hiệu suất nhất quán trên các loại thiết bị điều khiển khác nhauBởi vì SVI1000 được cung cấp năng lượng vòng lặp mà không cần nguồn điện bên ngoài, việc lắp đặt được đơn giản hóa và chi phí dây chuyền được giảm.

Khung được chế tạo từ nhôm đồng thấp với lớp phủ polyurethane màu xám trên lớp nền epoxy, cung cấp bảo vệ IP66 và NEMA 4X chống bụi, nước,và khí quyển ăn mònPhạm vi nhiệt độ hoạt động là -40 đến + 85 ° C (-40 đến + 185 ° F), với độ ẩm tương đối 10% đến 95%, không ngưng tụPhạm vi áp suất cung cấp là 20 đến 100 psi (1,4 đến 7 bar) và nguồn cung cấp không khí phải khô, không khí lọc 5 micron cho mỗi ISA S7.3. SVI1000 mang một danh mục chứng nhận toàn diện bao gồm ATEX, FM, IEC, CSA và CE, với sự an toàn và không gây cháy (năng lượng hạn chế) phê duyệt cho việc sử dụng khu vực nguy hiểmNó được sử dụng rộng rãi trong sản xuất điện, tinh chế, hóa dầu, giữa và thượng lưu dầu khí, xử lý nước và kiểm soát quy trình công nghiệp chung. Các cảm biến di chuyển không tiếp xúc cho phép định vị chính xác và hoạt động không cần bảo trì,và thiết bị định vị có thể được tích hợp với các hệ thống điều khiển hàng đầu thông qua công nghệ HART eDDL và FDT-DTMSự kết hợp của kích thước nhỏ gọn, cấu hình địa phương, truyền thông kỹ thuật số,và yêu cầu bảo trì thấp làm cho SVI1000 một lựa chọn thực tế và đáng tin cậy cho tự động hóa van và hiệu quả của nhà máy.

Thông số kỹ thuật

Ngành công nghiệp ứng dụng

1. Sản xuất điện

2. Sửa dầu và khí đốt

3. Xử lý hóa dầu

4. Dầu khí và khí đốt trung lưu và thượng lưu

5. Điều trị nước và nước thải

6. Xử lý hóa học

7. Các nhà máy bột giấy và giấy

8. Kiểm soát quy trình công nghiệp chung

Các ngành công nghiệp này đòi hỏi vị trí van chính xác, truyền thông đáng tin cậy và hoạt động bảo trì thấp để duy trì hiệu quả và an toàn sản xuất.SVI1000 đặc biệt phù hợp với các ứng dụng có kích thước nhỏ gọn, cấu hình địa phương đơn giản, và đưa vào sử dụng nhanh chóng là quan trọng, chẳng hạn như các gói gắn trượt và cải tiến các thiết bị định vị điện khí cũ hơnHệ thống phản hồi từ tính không tiếp xúc làm giảm sự phức tạp của việc lắp đặt và lý tưởng cho các bộ điều khiển khí nén hoạt động đơn với lắp đặt NAMUR.Các nhà khai thác có thể truy cập dữ liệu tình trạng van và cảnh báo chẩn đoán mà không cần vào khu vực nguy hiểm, cải thiện an toàn và giảm tiếp xúc với môi trường nguy hiểm.

Những vấn đề phổ biến

1. Máy định vị không phản ứng với tín hiệu đầu vào: kiểm tra mạch 4-20 mA về tính liên tục, xác minh rằng nguồn có thể cung cấp 20 mA và xác nhận rằng điện áp đầu cuối ít nhất là 9 VDC ở 20 mA.

2. Van không đập khi thay đổi điểm thiết lập: kiểm tra các kết nối khí nén và áp suất cung cấp; xác nhận tín hiệu đầu vào chính xác đang đến với thiết bị.

3. Hiển thị đèn LED địa phương không hoạt động

4. Tự động điều chỉnh không hoàn thành kiểm tra hành động động cơ, áp suất cung cấp, và rằng các phản hồi từ tính được đặt đúng; xác minh không có ràng buộc cơ học.

5. Phản hồi vị trí không chính xác ️ xác minh các điểm kích hoạt công tắc trạng thái rắn và hiệu chỉnh lại thiết bị định vị bằng cách sử dụng giao diện cục bộ.

6. rò rỉ không khí hoặc giảm áp suất kiểm tra các kết nối cung cấp không khí, rơle và đường ống thực hiện để tìm rò rỉ; xác minh áp suất cung cấp là đầy đủ và sạch.

7. Van bị mắc kẹt hoặc điện cực bị mắc kẹt - chạy các thử nghiệm chẩn đoán để xác định ma sát của bộ máy van, các vấn đề với lò xo động hoặc các vấn đề với trục.

8. Tấn công quá mức của bộ phận van ️ thực hiện phân tích va chạm chẩn đoán và so sánh với điểm gốc; kiểm tra tình trạng đóng gói và thân.

9. Độ ẩm xâm nhập vào khoang ️ kiểm tra các niêm phong nắp, tuyến cáp và hộp đầu cuối; xác minh tính toàn vẹn IP66 / NEMA 4X.

10. Truyền thông HART gián đoạn ✓ Kiểm tra dây chuyền vòng lặp, tấm chắn, kết thúc và địa chỉ thiết bị HART.

Các mô hình thay thế

1. Masoneilan SVI II AP

2. Masoneilan SVI3

3. Masoneilan SVI FF (Quỹ Fieldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Neles ND9000 Series

7. Samson TROVIS 3730 Series

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Rotork YTC Series

Lưu ý lựa chọn: xác minh tính tương thích của miếng kẹp lắp đặt, phạm vi hành động của bộ điều khiển, loại tín hiệu đầu vào, giao thức truyền thông, áp suất cung cấp và bảo vệ vỏ trước khi thay thế mô hình.SVI1000 được thiết kế cho các thiết bị điều khiển khí nén hoạt động đơn và có thể phục vụ như một sự thay thế trực tiếp cho các thiết bị định vị điện khí nén cũ.
