Máy định vị van kỹ thuật số liên lạc HART với vỏ hợp kim nhôm cho bộ điều khiển van điều khiển khí nén

Tổng quan sản phẩm

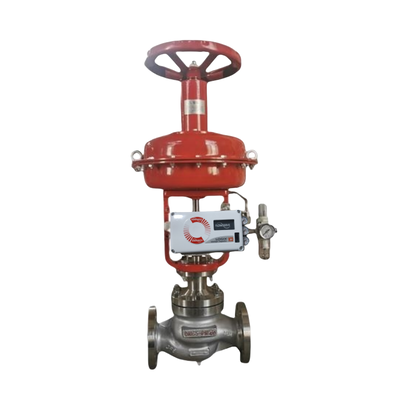

Flowserve Logix 520MD Digital Valve Positioner là một thiết bị thông minh, giao tiếp HART được xây dựng để cung cấp vị trí chính xác và ổn định cho van điều khiển khí nén.Nó chấp nhận một hai dây 4-20 mA DC tín hiệu lệnh và sản xuất một lượng khí tương xứng đầu ra mà điều khiển các thiết bị điều khiển, hỗ trợ cả cấu hình van hoạt động đơn và hoạt động kép. 520MD sử dụng công nghệ piezo tiên tiến và kiến trúc điều khiển hai giai đoạn để đạt được phản ứng nhanh, tắt chặt chẽ,và quá mức tối thiểuCác thuật toán điều chỉnh tăng đa biến của nó cho phép máy định vị xử lý các thay đổi bước lớn một cách trơn tru trong khi vẫn giải quyết các điều chỉnh điểm đặt rất nhỏ với độ chính xác cao.Một thói quen điều chỉnh tự động đo hành vi của bộ điều khiển và chọn các giá trị gia tăng tối ưuHART 5, 6 và 7 thông tin liên lạc được hỗ trợ qua vòng lặp 4-20 mA, cho phép truy cập trạng thái, cấu hình,và thông tin chẩn đoánBởi vì 520MD được cung cấp năng lượng vòng lặp và hoạt động với ít nhất 3,6 mA, nó hoạt động với các bộ điều khiển hiện có và rào cản điện.

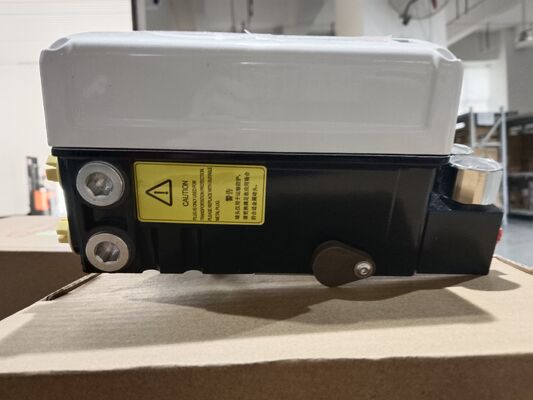

Vỏ được làm bằng nhôm và được thiết kế cho môi trường công nghiệp nghiêm trọng, với nhiệt độ hoạt động từ -52 ° C đến + 85 ° C (-62 ° F đến + 185 ° F).Hơn 130 báo động cảnh báo giúp xác định van tiềm ẩnKhi kết hợp với phần mềm ValveSight DTM,520MD cung cấp các công cụ chẩn đoán mạnh mẽ để khắc phục sự cố nhanh chóng và bảo trì dự đoánNó được đánh giá là an toàn về nội tại lớp 1 Phân khúc 1 Nhóm A-D và không gây cháy lớp 1 Phân khúc 2 Nhóm A-D, làm cho nó phù hợp với việc lắp đặt khu vực nguy hiểm.Hoa KỳCác ngành công nghiệp điển hình bao gồm dầu mỏ và khí đốt, chế biến hóa chất, tinh chế, sản xuất điện, xử lý nước và nước thải, và bột giấy và giấy.tùy chọn cấu hình cục bộ, giao tiếp kỹ thuật số và khả năng chẩn đoán làm cho 520MD là một lựa chọn đáng tin cậy cho tự động hóa van và hiệu quả của nhà máy.

Thông số kỹ thuật

Ngành công nghiệp ứng dụng

1. Xử lý dầu mỏ và khí đốt

2. Các nhà máy hóa học và hóa dầu

3. Sản xuất điện

4. Điều trị nước và nước thải

5. Các nhà máy bột giấy và giấy

6. Điều chỉnh áp suất lọc và đường ống

7. Sản xuất thuốc

8. Khai thác mỏ và chế biến kim loại

Các ngành công nghiệp này đòi hỏi vị trí van chính xác, truyền thông đáng tin cậy và khả năng chẩn đoán mạnh mẽ để duy trì hiệu quả và an toàn sản xuất.520MD đặc biệt phù hợp với các ứng dụng nơi dung lượng không khí cao và tiêu thụ không khí thấp là quan trọng, chẳng hạn như kiểm soát tự động dòng chảy và áp suất trên van công nghiệp, tự động hóa van trước và giữa dòng dầu và khí đốt, sản phẩm hóa học và hóa dầu và quy trình liên tục,hệ thống hơi nước và tiện ích trong nhà máy điệnCông nghệ Piezo kết hợp với phản hồi vòng trong cung cấp điều khiển hiệu suất cao với tiêu thụ không khí tối thiểu.Với giao tiếp HART và phần mềm ValveSight, các nhà khai thác có thể truy cập dữ liệu tình trạng van và cảnh báo chẩn đoán mà không cần vào khu vực nguy hiểm, cải thiện an toàn và cho phép bảo trì dự đoán.

Những vấn đề phổ biến

1. Máy định vị không phản ứng với các lệnh tương tự: kiểm tra vòng lặp 4-20 mA để xác minh nguồn có thể cung cấp ít nhất 3,6 mA.và xác nhận rằng điện áp đầu cuối đáp ứng điện áp tuân thủ yêu cầu.

2. Van không đập khi thay đổi điểm thiết lập ️ kiểm tra các kết nối khí nén và áp suất cung cấp; xác nhận rằng tín hiệu đầu vào chính xác đang đạt đến thiết bị và hiệu chuẩn đã được hoàn thành.

3. Đèn đèn LED tình trạng địa phương không hoạt động: Kiểm tra nguồn cung cấp điện và xác minh kết nối đầu cuối an toàn.

4. Quick-Cal không hoàn thành kiểm tra hành động động cơ, áp suất cung cấp và vị trí phản hồi từ tính; xác minh không có ràng buộc cơ học.

5. Phản hồi vị trí không chính xác ️ xác minh các điểm kích hoạt công tắc trạng thái rắn và hiệu chỉnh lại thiết bị định vị bằng cách sử dụng giao diện cục bộ hoặc phần mềm ValveSight.

6. rò rỉ không khí hoặc giảm áp suất kiểm tra các kết nối cung cấp không khí, rơle và đường ống thực hiện để tìm rò rỉ; xác minh áp suất cung cấp là đầy đủ và sạch.

7. Van bị mắc kẹt hoặc điện cực bị mắc kẹt ️ chạy các thử nghiệm chẩn đoán thông qua ValveSight để xác định ma sát bộ van, các vấn đề xuân động cơ hoặc các vấn đề trục.

8. Tấn công quá mức của bộ phận van ️ thực hiện phân tích va chạm chẩn đoán và so sánh với điểm gốc; kiểm tra tình trạng đóng gói và thân.

9. Độ ẩm xâm nhập vào khoang ️ kiểm tra các niêm phong nắp, tuyến cáp và hộp đầu cuối; xác minh tính toàn vẹn IP66 / NEMA 4X.

10. Truyền thông liên tục HART: Kiểm tra hệ thống dây chuyền vòng tròn, tấm chắn, kết thúc và địa chỉ thiết bị HART; xác minh tích hợp DTM với hệ thống điều khiển.

Các mô hình thay thế

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Fisher DVC6200

5. Fisher DVC2000

6. Neles ND9000 Series

7. Samson TROVIS 3730 Series

8. Masoneilan SVI II AP

9. Foxboro SRD911

10. Rotork YTC Series

Lưu ý lựa chọn: xác minh tính tương thích của miếng kẹp lắp đặt, phạm vi hành động của bộ điều khiển, loại tín hiệu đầu vào, giao thức truyền thông, áp suất cung cấp và bảo vệ vỏ trước khi thay thế mô hình.520MD được thiết kế cho các thiết bị điều khiển khí nén hoạt động đơn hoặc hai lần và chia sẻ một nhà chứa và hệ thống điều khiển chung với các mô hình dòng Logix 500 khác, cho phép hầu hết các phụ kiện tùy chọn được sử dụng trên toàn gia đình.
