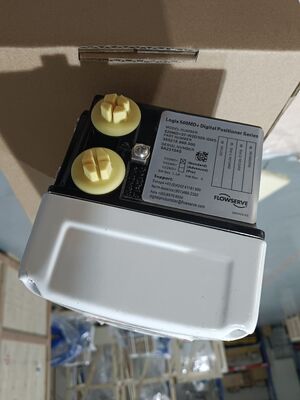

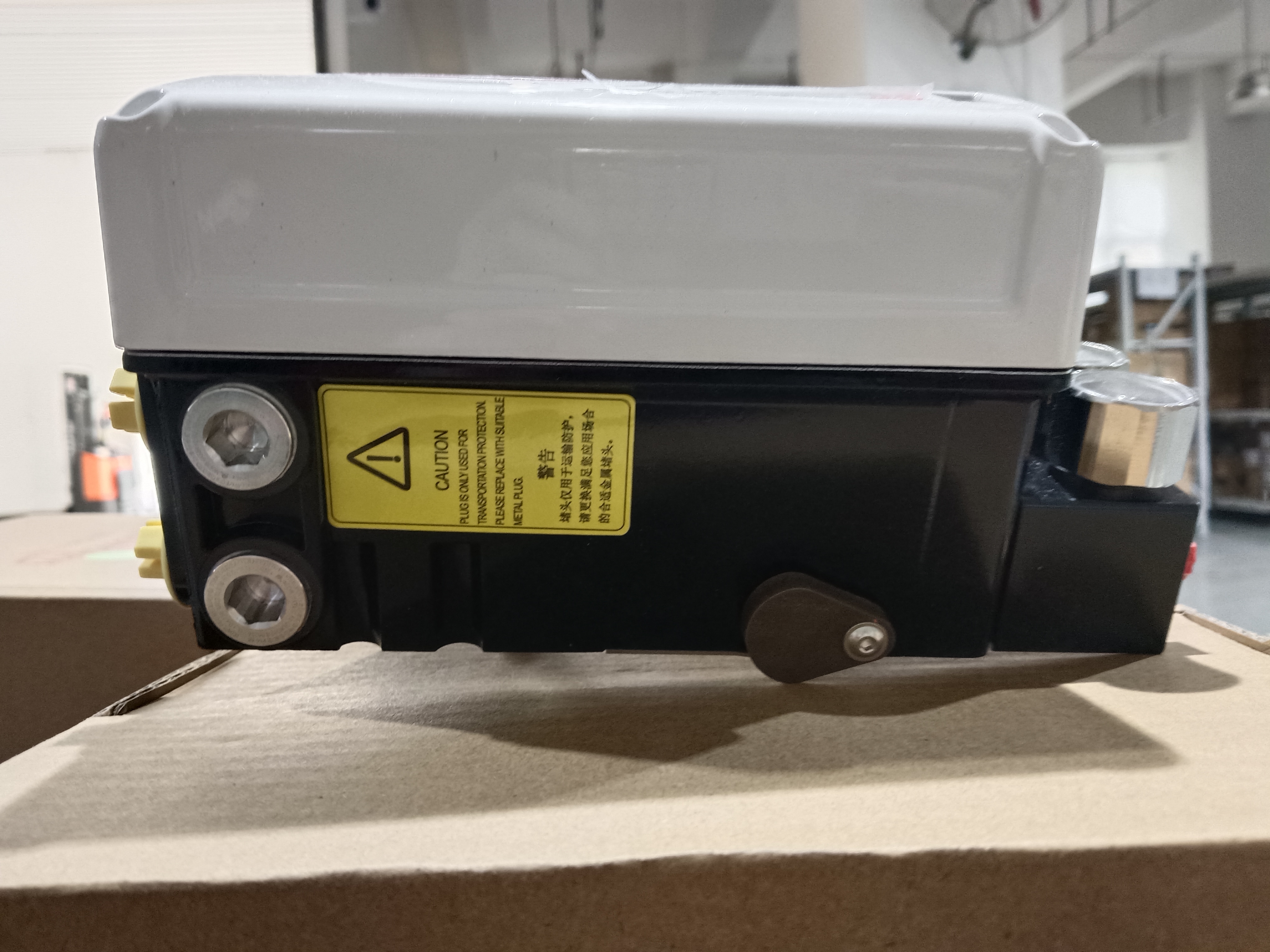

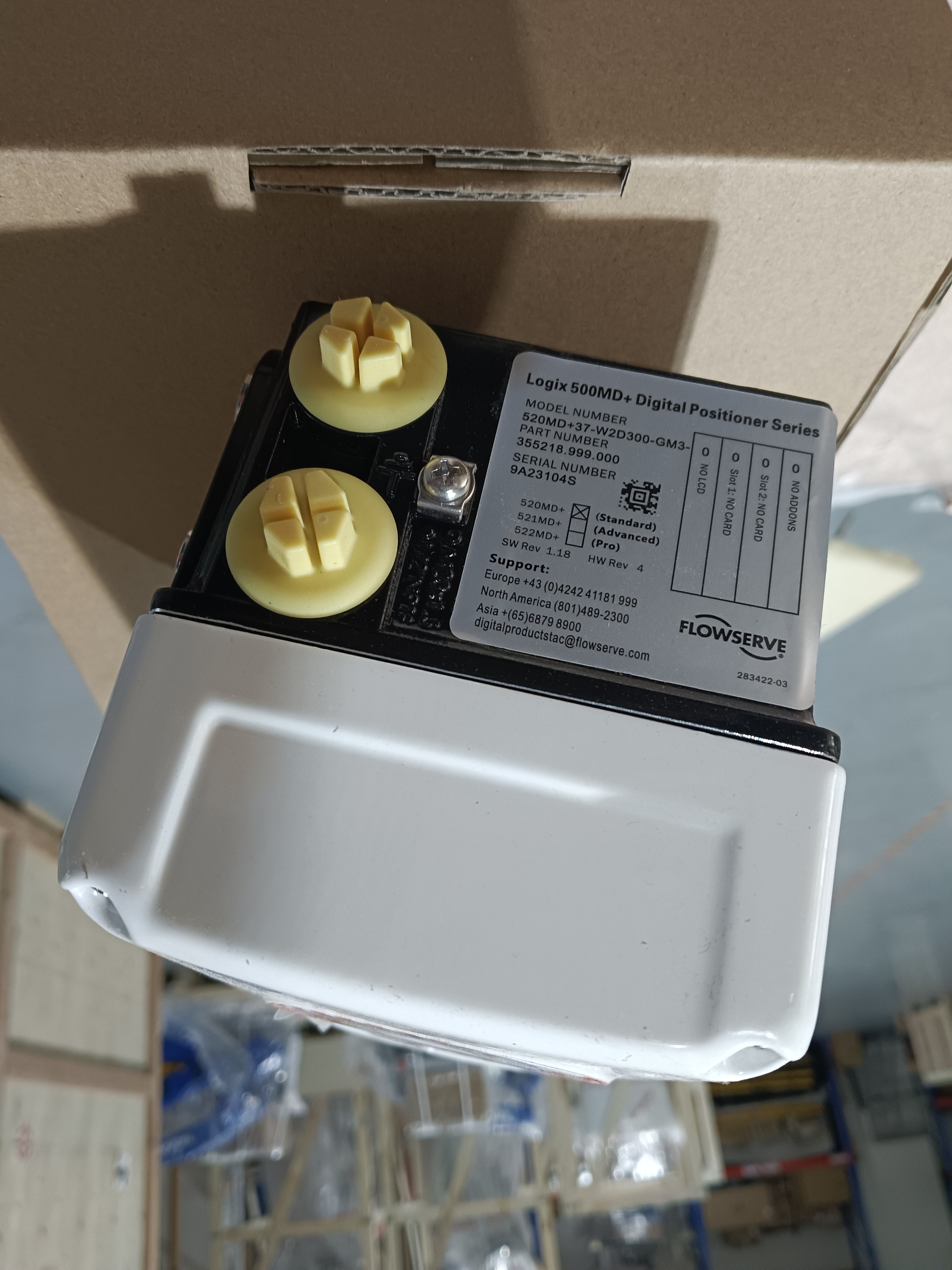

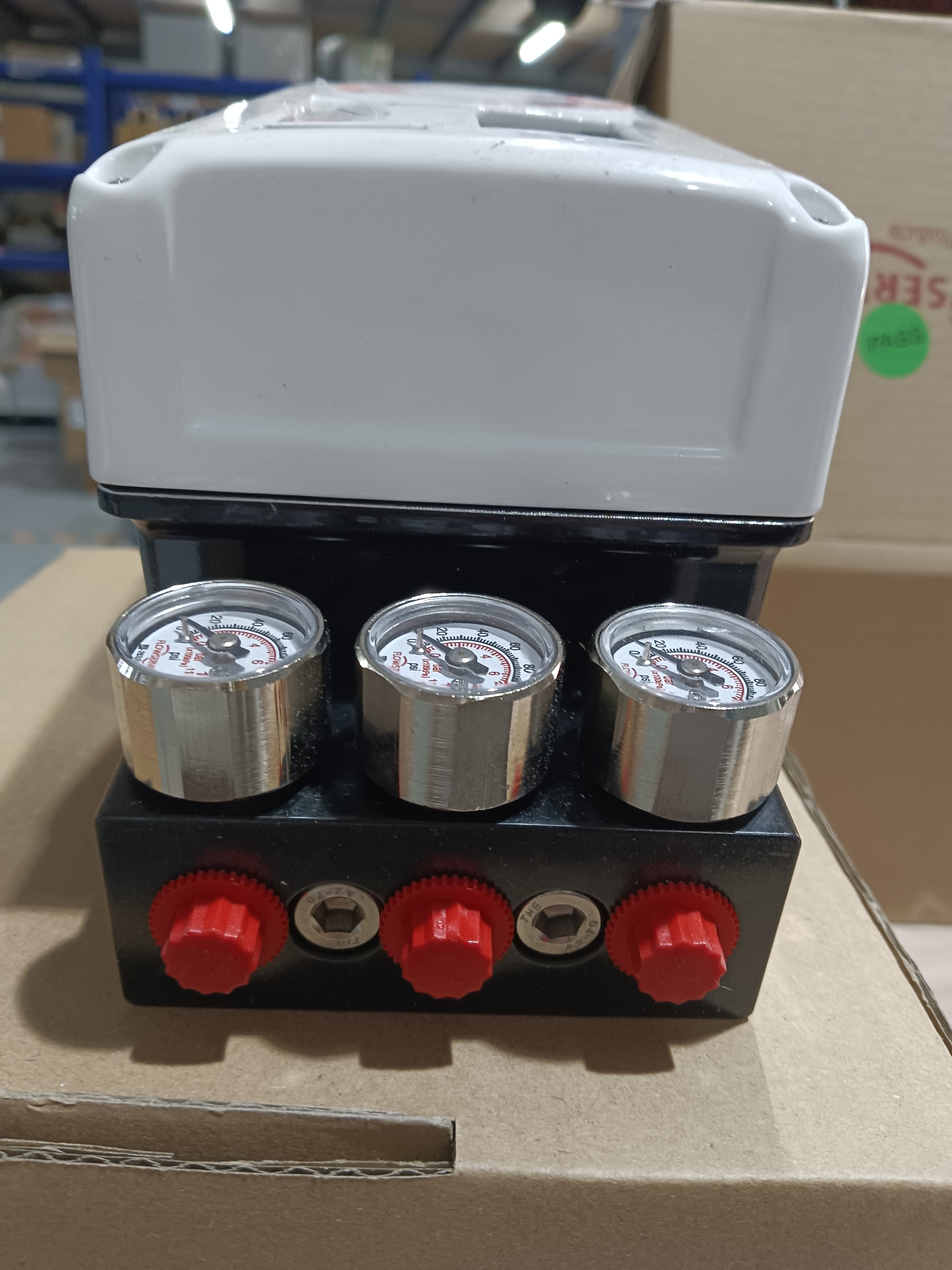

Bộ định vị van kỹ thuật số khí nén hợp kim nhôm HART cho điều khiển van thông minh

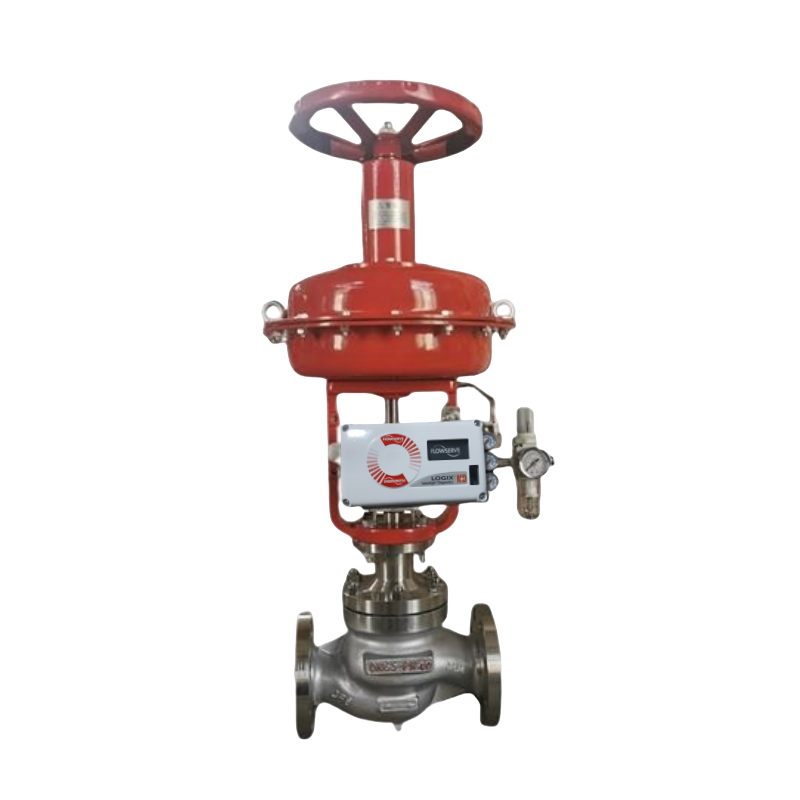

Tổng quan sản phẩm

Bộ định vị van kỹ thuật số Flowserve Logix 520MD là một thiết bị thông minh, giao tiếp HART, được chế tạo để cung cấp khả năng định vị chính xác và ổn định cho các van điều khiển khí nén. Nó chấp nhận tín hiệu lệnh DC 4-20 mA hai dây và tạo ra đầu ra khí nén tỷ lệ để điều khiển bộ truyền động, hỗ trợ cả cấu hình van tác động đơn và tác động kép. 520MD sử dụng công nghệ áp điện tiên tiến và kiến trúc điều khiển hai giai đoạn để đạt được phản hồi nhanh, đóng kín hoàn toàn và độ vọt lố tối thiểu. Thuật toán điều chỉnh độ lợi đa biến cho phép bộ định vị xử lý các thay đổi bước lớn một cách mượt mà trong khi vẫn giải quyết các điều chỉnh điểm đặt rất nhỏ với độ chính xác cao. Một quy trình tự động điều chỉnh đo lường hành vi của bộ truyền động và chọn các giá trị độ lợi tối ưu, và một bộ chọn độ lợi cho phép người dùng tinh chỉnh hiệu suất khi cần thiết. Giao tiếp HART 5, 6 và 7 được hỗ trợ qua vòng lặp 4-20 mA, cho phép truy cập thông tin trạng thái, cấu hình và chẩn đoán. Vì 520MD được cấp nguồn bằng vòng lặp và hoạt động với dòng điện tối thiểu là 3,6 mA, nó hoạt động với các bộ điều khiển hiện có và các rào cản điện.

Vỏ được làm bằng nhôm và được thiết kế cho môi trường công nghiệp khắc nghiệt, với dải nhiệt độ hoạt động từ -52°C đến +85°C (-62°F đến +185°F). Hơn 130 cảnh báo giúp xác định các sự cố tiềm ẩn của van, bộ truyền động và bộ định vị trước khi chúng gây ra thời gian ngừng hoạt động. Khi kết hợp với phần mềm ValveSight DTM, 520MD cung cấp các công cụ chẩn đoán mạnh mẽ để khắc phục sự cố nhanh chóng và bảo trì dự đoán. Nó được xếp hạng An toàn nội tại Lớp 1 Phân khu 1 Nhóm A-D và Không gây cháy Lớp 1 Phân khu 2 Nhóm A-D, làm cho nó phù hợp để lắp đặt trong khu vực nguy hiểm. Bộ định vị mang các phê duyệt ATEX, IECEx, US và Canada. Các ngành công nghiệp điển hình bao gồm dầu khí, xử lý hóa chất, lọc dầu, sản xuất điện, xử lý nước và nước thải, và bột giấy và giấy. Thiết kế mô-đun nhỏ gọn, tùy chọn cấu hình cục bộ, giao tiếp kỹ thuật số và khả năng chẩn đoán làm cho 520MD trở thành một lựa chọn đáng tin cậy cho tự động hóa van và hiệu quả nhà máy.

Thông số kỹ thuật

Ngành ứng dụng

1. Xử lý dầu khí

2. Nhà máy hóa chất và hóa dầu

3. Sản xuất điện

4. Xử lý nước và nước thải

5. Nhà máy bột giấy và giấy

6. Quy trình lọc dầu và điều chỉnh áp suất đường ống

7. Sản xuất dược phẩm

8. Xử lý khai khoáng và kim loại

Các ngành công nghiệp này đòi hỏi khả năng định vị van chính xác, giao tiếp đáng tin cậy và khả năng chẩn đoán mạnh mẽ để duy trì hiệu quả sản xuất và an toàn. 520MD đặc biệt phù hợp với các ứng dụng mà dung lượng khí lớn và tiêu thụ khí thấp là quan trọng, chẳng hạn như điều khiển dòng chảy và áp suất tự động trên van công nghiệp, tự động hóa van thượng nguồn và trung nguồn dầu khí, quy trình liên tục và theo mẻ hóa chất và hóa dầu, hệ thống hơi và tiện ích trong nhà máy điện, và quy trình lọc dầu và điều chỉnh áp suất đường ống. Công nghệ áp điện kết hợp với phản hồi vòng lặp bên trong cung cấp khả năng điều khiển hiệu suất cao với mức tiêu thụ khí tối thiểu. Với giao tiếp HART và phần mềm ValveSight, người vận hành có thể truy cập dữ liệu tình trạng van và cảnh báo chẩn đoán mà không cần vào khu vực nguy hiểm, cải thiện an toàn và cho phép bảo trì dự đoán.

Các sự cố thường gặp

1. Bộ định vị không phản hồi lệnh tương tự – kiểm tra vòng lặp 4-20 mA xem có liên tục không, xác minh nguồn có thể cung cấp ít nhất 3,6 mA không và xác nhận điện áp đầu cuối đáp ứng điện áp tuân thủ yêu cầu.

2. Van không di chuyển theo thay đổi điểm đặt – xác minh kết nối khí nén và áp suất cấp; xác nhận tín hiệu đầu vào chính xác đang đến thiết bị và quá trình hiệu chuẩn đã hoàn tất.

3. Đèn LED trạng thái cục bộ không hoạt động – kiểm tra nguồn điện và xác minh các kết nối đầu cuối chắc chắn.

4. Quick-Cal không hoàn thành – kiểm tra hành trình bộ truyền động, áp suất cấp và vị trí phản hồi từ tính; xác minh không có sự kẹt cơ học.

5. Phản hồi vị trí không chính xác – xác minh các điểm kích hoạt công tắc trạng thái rắn và hiệu chuẩn lại bộ định vị bằng giao diện cục bộ hoặc phần mềm ValveSight.

6. Rò rỉ khí hoặc sụt áp – kiểm tra các kết nối cấp khí, rơ le và ống dẫn bộ truyền động xem có rò rỉ không; xác minh áp suất cấp đủ và sạch.

7. Van bị kẹt hoặc van điện từ bị kẹt – chạy các bài kiểm tra chẩn đoán qua ValveSight để xác định ma sát lắp ráp van, sự cố lò xo bộ truyền động hoặc các vấn đề trục.

8. Ma sát lắp ráp van quá mức – thực hiện phân tích ma sát chẩn đoán và so sánh với giá trị cơ sở; kiểm tra tình trạng đóng gói và trục.

9. Độ ẩm xâm nhập vào vỏ – kiểm tra các miếng đệm nắp, đầu nối cáp và hộp đấu dây; xác minh tính toàn vẹn của IP66 / NEMA 4X.

10. Giao tiếp HART không liên tục – kiểm tra dây vòng lặp, lớp che chắn, đầu cuối và địa chỉ thiết bị HART; xác minh tích hợp DTM với hệ thống điều khiển.

Các mẫu thay thế

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Fisher DVC6200

5. Fisher DVC2000

6. Neles ND9000 Series

7. Samson TROVIS 3730 Series

8. Masoneilan SVI II AP

9. Foxboro SRD911

10. Rotork YTC Series

Lưu ý lựa chọn: xác minh khả năng tương thích của mặt bích lắp, phạm vi hành trình bộ truyền động, loại tín hiệu đầu vào, giao thức truyền thông, áp suất cấp và bảo vệ vỏ trước khi thay thế các mẫu. 520MD được thiết kế cho bộ truyền động khí nén tác động đơn hoặc tác động kép và chia sẻ vỏ và hệ thống truyền động chung với các mẫu Logix dòng 500 khác, cho phép sử dụng hầu hết các phụ kiện tùy chọn trên toàn bộ dòng sản phẩm.
