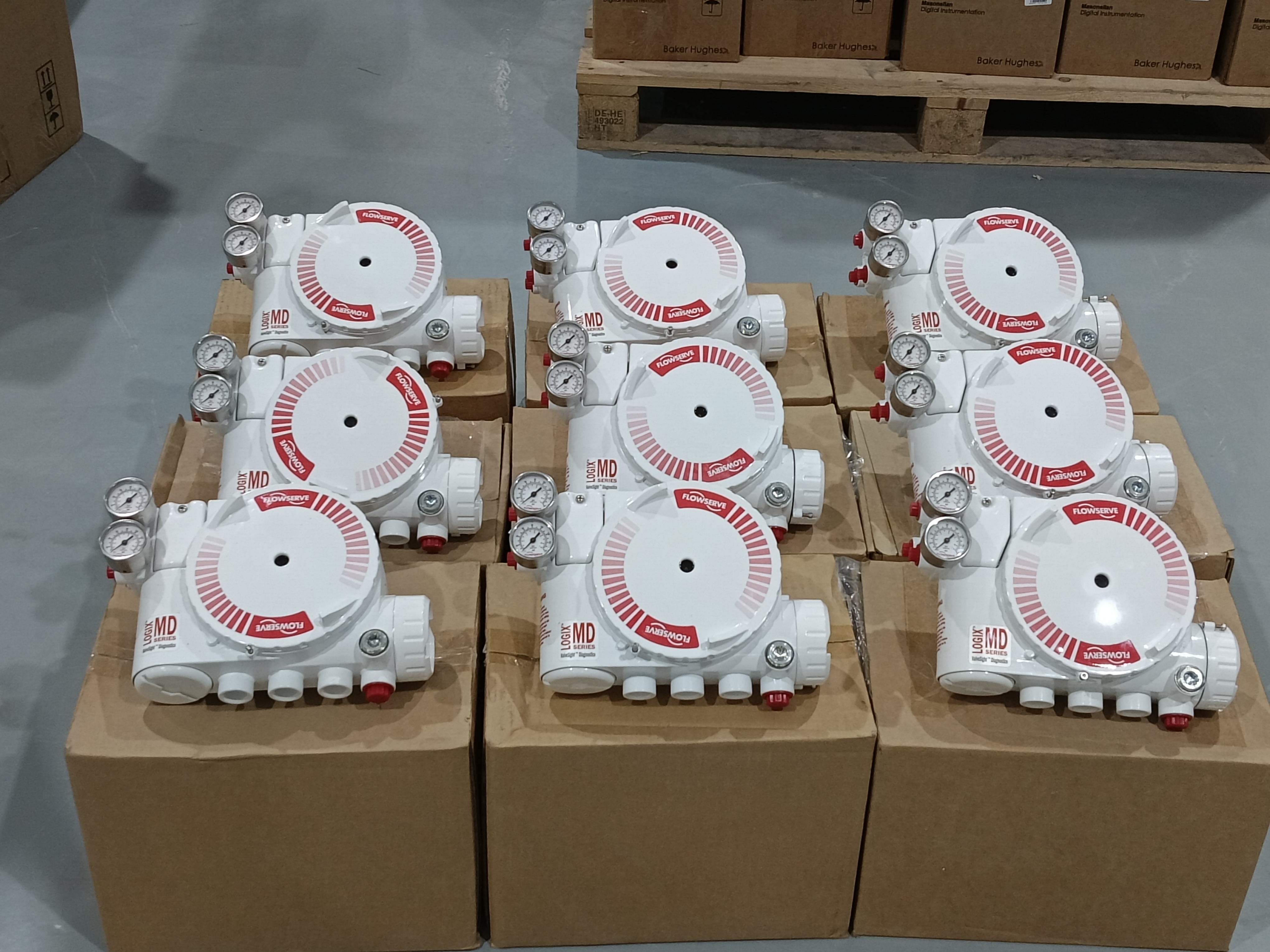

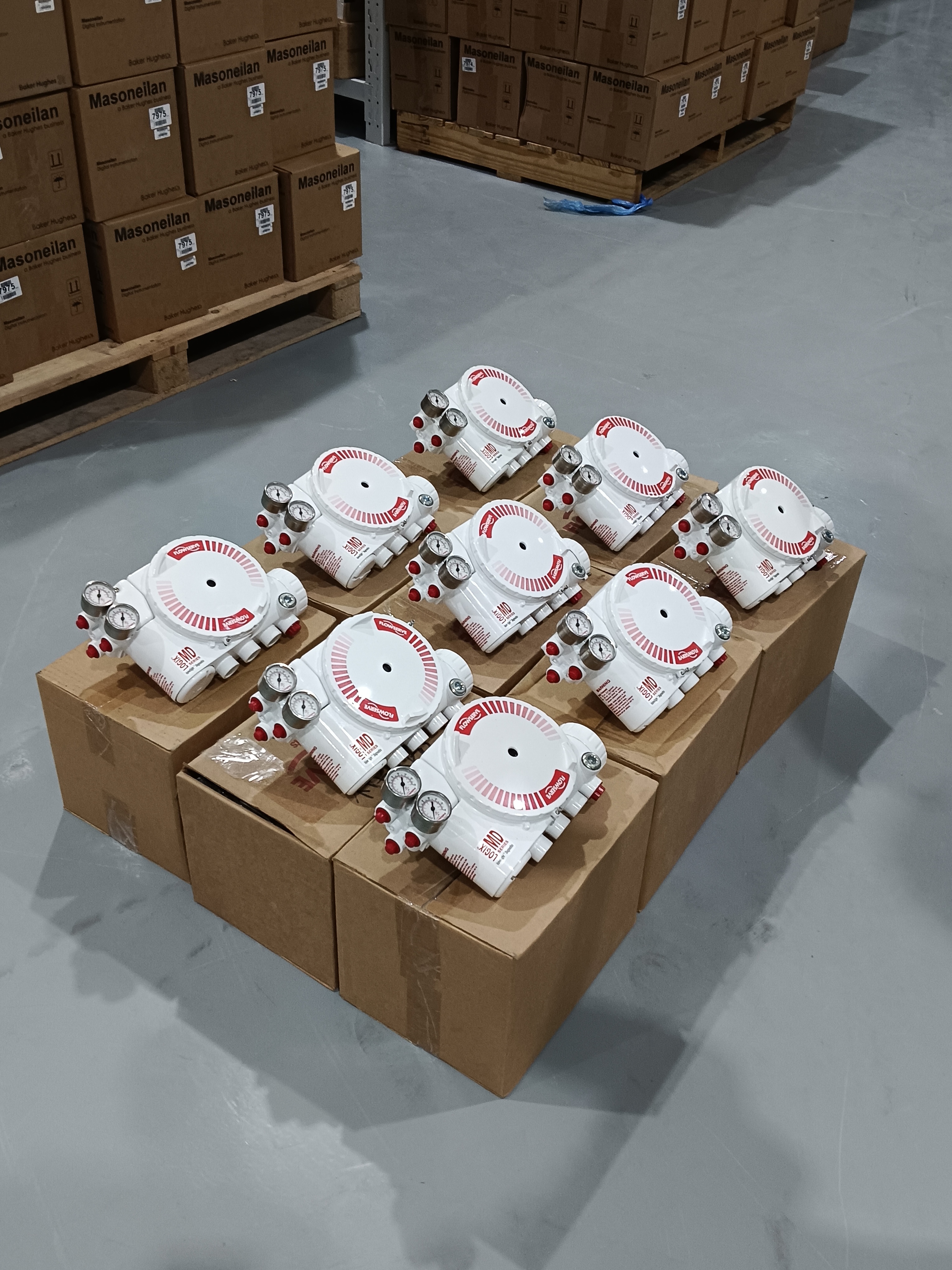

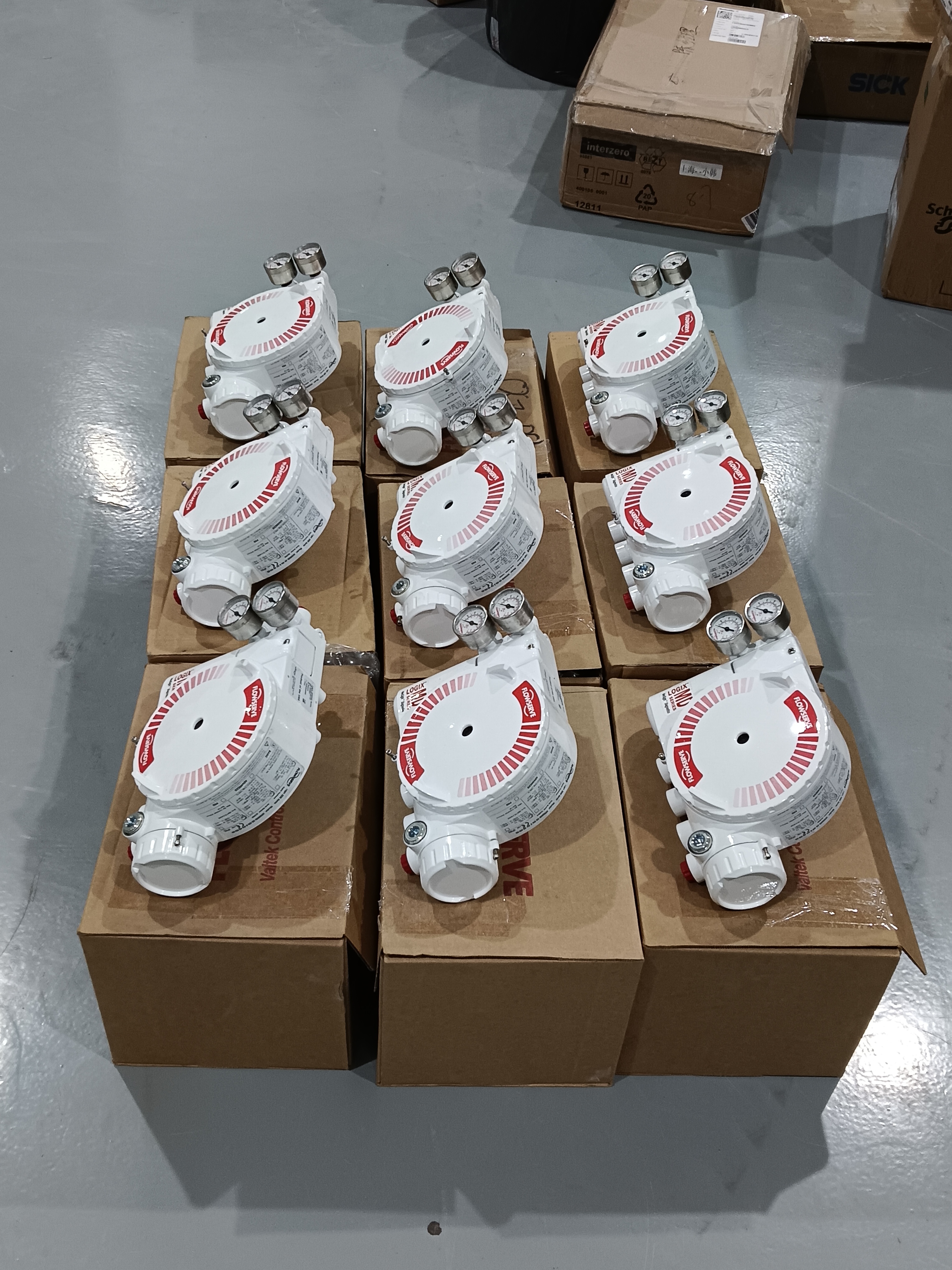

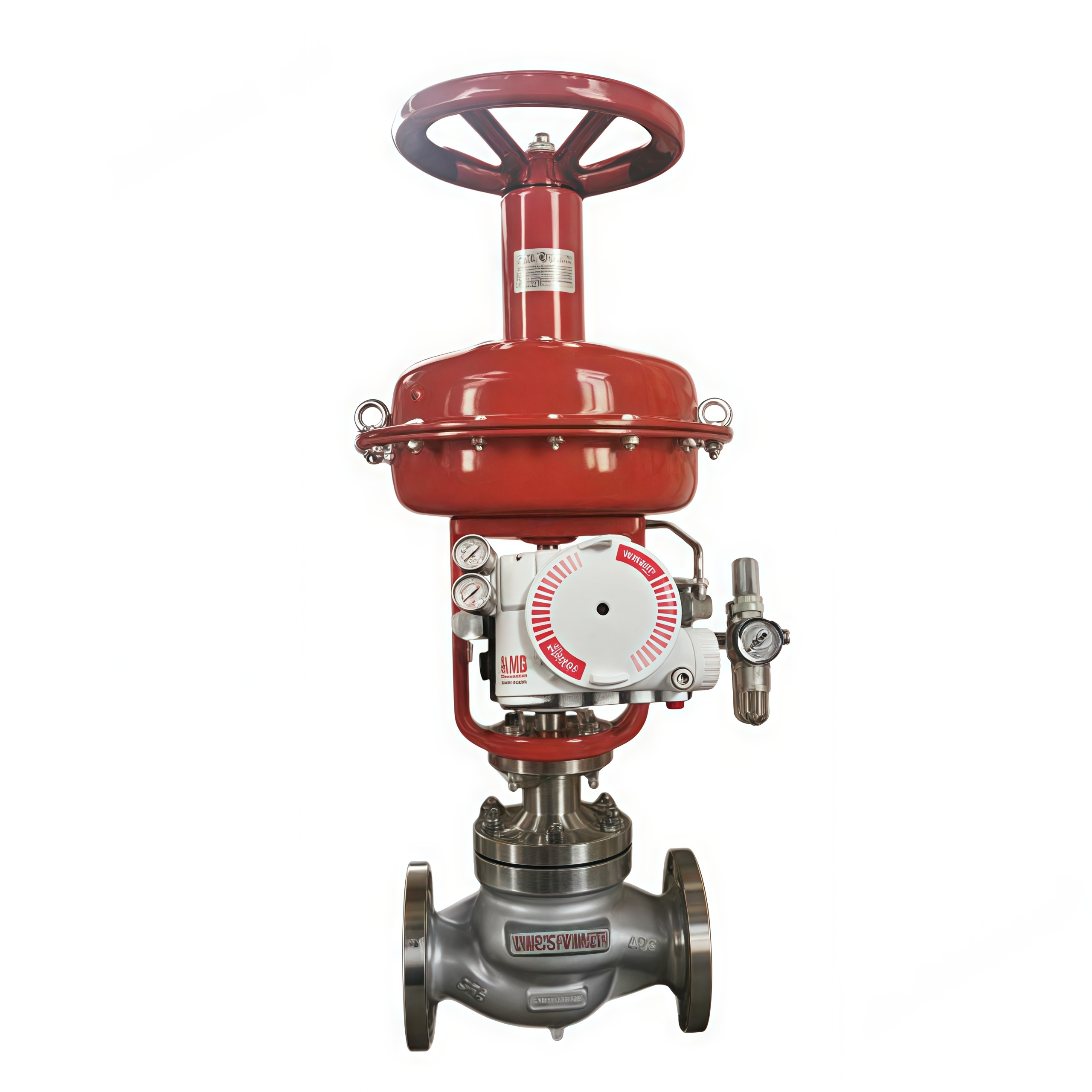

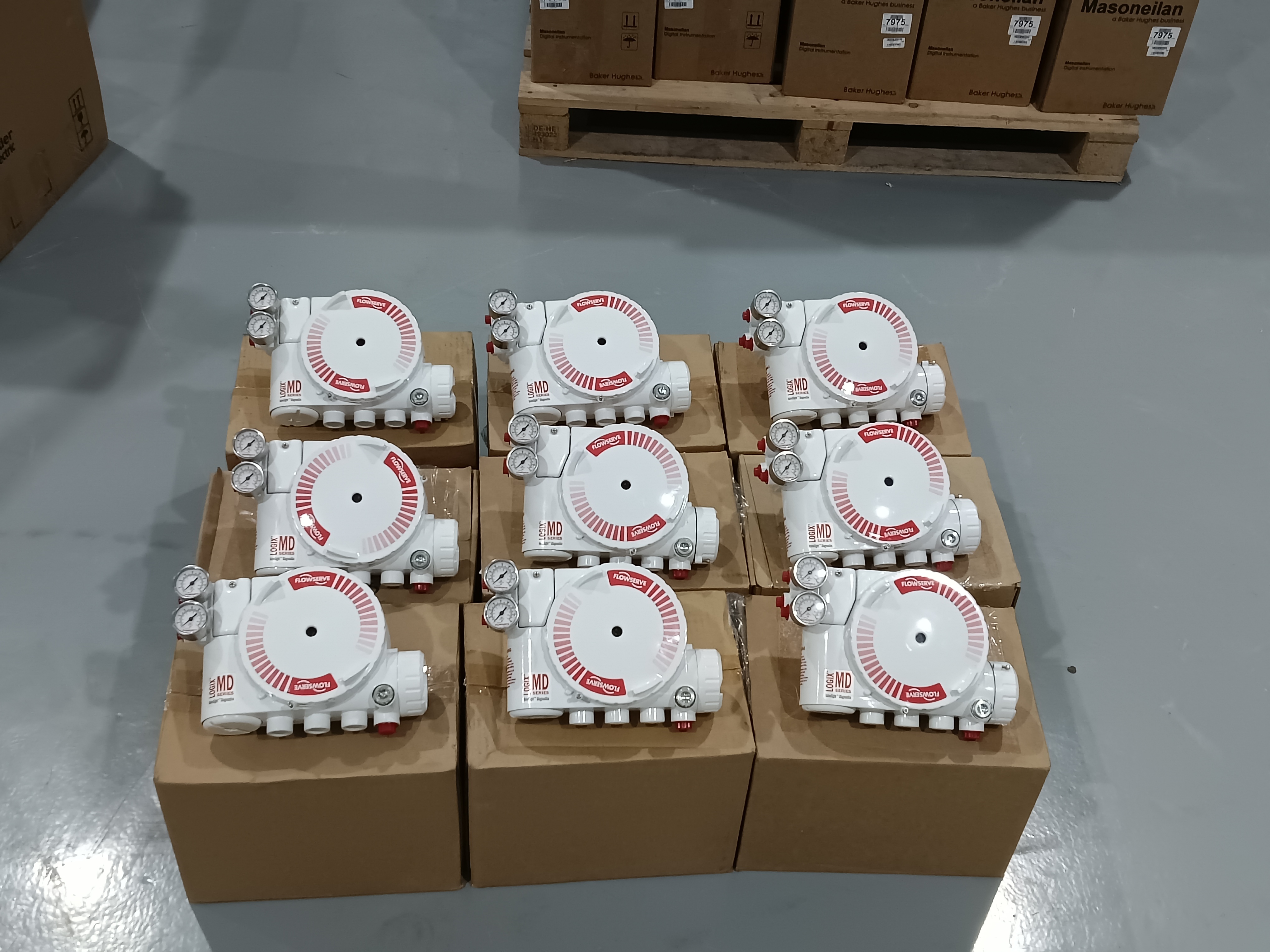

Bộ định vị van kỹ thuật số Flowserve Logix 3200MD là một thiết bị "thông minh" giao tiếp HART, được thiết kế để mang lại hiệu suất định vị và điều chỉnh chính xác cho các van điều khiển khí nén, đặc biệt trong các ứng dụng khu vực nguy hiểm và chống cháy nổ. Nó nhận tín hiệu điều khiển 4-20 mA DC hai dây và chuyển đổi thành đầu ra khí nén tỷ lệ để điều khiển bộ truyền động van, hỗ trợ cả cấu hình tác động đơn và tác động kép cũng như các loại van tuyến tính và quay. 3200MD sử dụng công nghệ áp điện tiên tiến để mang lại hiệu suất và độ tin cậy vượt trội, với thiết kế điều khiển hai giai đoạn cho phép thời gian phản hồi nhanh hơn và khả năng điều khiển chặt chẽ hơn. Thuật toán điều chỉnh độ lợi đa biến cho phép bộ định vị thực hiện các thay đổi bước lớn với độ vọt lố tối thiểu trong khi đạt được độ phân giải phản hồi cao cho các thay đổi bước rất nhỏ. Quy trình điều chỉnh tự động đo phản ứng của bộ truyền động theo chu kỳ và chọn các giá trị độ lợi tối ưu, và bộ chọn độ lợi cho phép người dùng tăng hoặc giảm độ lợi đã tính toán khi cần thiết. Cấu hình DIP switch đơn giản cho phép điều chỉnh chế độ điều chỉnh và các cài đặt phổ biến khác, trong khi các cài đặt tùy chỉnh phức tạp hơn có thể được sửa đổi bằng bộ điều khiển cầm tay HART hoặc phần mềm ValveSight. Bộ định vị hỗ trợ giao tiếp HART 5, 6 và 7, với chế độ burst có sẵn để truyền dữ liệu liên tục. Vì 3200MD được cấp nguồn vòng lặp, nó tương thích với các bộ điều khiển và rào cản điện hiện có.
Vỏ được làm bằng nhôm, với tùy chọn vỏ bằng thép không gỉ, và được thiết kế để chịu được môi trường khắc nghiệt. Phạm vi nhiệt độ hoạt động là -52°C đến +85°C (-62°F đến +185°F). Đối với Logix 3200MD, vỏ chống cháy nổ được xếp hạng Class I Division 1 Groups B-D, Ex d IIB+H2 và AEx d IIB+H2, trong khi xếp hạng an toàn nội tại là Class I, Div 1, Groups A-G, Ex ia IIC và AEx ia IIC. Xếp hạng không gây cháy là Class I Div 2 A-D, Ex nA và bộ định vị có khả năng SIL 2. Bộ định vị được trang bị hơn 100 cảnh báo hữu ích có thể cảnh báo về khả năng hỏng hóc của van, bộ truyền động và bộ định vị, và khi được sử dụng với phần mềm ValveSight DTM, nhiều công cụ chẩn đoán có sẵn để nhanh chóng chẩn đoán các sự cố và vấn đề tiềm ẩn. Các ngành công nghiệp điển hình bao gồm dầu khí, chế biến hóa chất, lọc dầu, sản xuất điện, xử lý nước và nước thải, và bột giấy và giấy. Sự kết hợp giữa thiết kế mô-đun nhỏ gọn, cấu hình cục bộ, giao tiếp kỹ thuật số và khả năng chẩn đoán mạnh mẽ làm cho 3200MD trở thành một lựa chọn đáng tin cậy cho tự động hóa van và hiệu quả nhà máy.
| Tham số | Thông số kỹ thuật |
|---|---|
| Mô hình | 3200MD |
| Loại sản phẩm | Bộ định vị van kỹ thuật số |
| Tín hiệu đầu vào | Hai dây, 4-20 mA DC |
| Phạm vi nguồn điện | 10,0 đến 30,0 VDC |
| Điện áp tuân thủ | 10,0 VDC @ 20 mA |
| Giao thức truyền thông | HART 5, 6 và 7 qua 4-20 mA |
| Dòng hoạt động tối thiểu | 3,9 mA điển hình; 3,6 mA tối đa khi tắt |
| Áp suất cung cấp | 2,1 bar (30 PSI) đến 10,3 bar (150 PSI) |
| Lưu lượng khí | 14,3 Nm³/h @ 1,5 bar (8,44 SCFM @ 22 PSI); 30,6 Nm³/h @ 4,1 bar (18,0 SCFM @ 60 PSI) |
| Tiêu thụ khí | 0,5 Nm³/h @ 4 bar (0,3 SCFM @ 60 PSI) |
| Chất lượng khí cung cấp | Tiêu chuẩn ISA 7.0.01; điểm sương 18°F dưới nhiệt độ môi trường, kích thước hạt dưới 5 micron, hàm lượng dầu không quá 1 ppm |
| Khí cung cấp chấp nhận được | Không khí, khí tự nhiên ngọt, nitơ, CO2 |
| Bảo vệ vỏ | Chống cháy nổ / An toàn nội tại / Không gây cháy |
| Nhiệt độ môi trường | -52°C đến +85°C (-62°F đến +185°F) |
| Độ ẩm hoạt động | 0-100% không ngưng tụ |
| Cảm biến vị trí | Phản hồi từ tính không tiếp xúc |
| Tín hiệu đầu ra | Tùy chọn phản hồi tương tự 4-20 mA (với thẻ đa chức năng) |
| Chẩn đoán | Hơn 100 cảnh báo; Chẩn đoán tiêu chuẩn / Chẩn đoán nâng cao (với ValveSight) |
| Loại lắp đặt | Lắp tích hợp hoặc Lắp từ xa |
| Tiêu chuẩn lắp đặt | NAMUR / IEC 60534-6-1 / IEC 60534-6-2 |
| Khả năng tương thích bộ truyền động | Tác động đơn hoặc tác động kép, quay hoặc tuyến tính |
| Chứng nhận | Phê duyệt ATEX / IECEx / FM US / FM Canada; có khả năng SIL 2 |
| Vật liệu vỏ | Nhôm (tiêu chuẩn) / Thép không gỉ (tùy chọn) |
| Trọng lượng | 3,9 kg (8,3 lbs) nhôm; 9,3 kg (20,5 lbs) thép không gỉ |
| Bảo hành | 12 tháng |
Xử lý dầu khí
Nhà máy hóa chất và hóa dầu
Sản xuất điện
Xử lý nước và nước thải
Nhà máy bột giấy và giấy
Lọc dầu và điều chỉnh áp suất đường ống
Sản xuất dược phẩm
Xử lý khai khoáng và kim loại
Các ngành công nghiệp này đòi hỏi khả năng định vị van chính xác, giao tiếp đáng tin cậy và khả năng chẩn đoán mạnh mẽ để duy trì hiệu quả sản xuất và an toàn. 3200MD đặc biệt phù hợp với các ứng dụng có yêu cầu lưu lượng khí cao và tiêu thụ khí thấp, chẳng hạn như điều khiển dòng chảy và áp suất tự động trên van công nghiệp, tự động hóa van thượng nguồn và trung nguồn dầu khí, quy trình liên tục và theo mẻ hóa chất và hóa dầu, hệ thống hơi và tiện ích trong nhà máy điện, và lọc dầu và điều chỉnh áp suất đường ống. Công nghệ áp điện kết hợp với quy trình phản hồi vòng lặp bên trong cung cấp khả năng điều khiển hiệu suất cao với mức tiêu thụ khí tối thiểu. Vỏ chống cháy nổ làm cho nó phù hợp để lắp đặt ở những khu vực nguy hiểm có thể có khí hoặc bụi dễ cháy. Với giao tiếp HART và phần mềm ValveSight, người vận hành có thể truy cập dữ liệu tình trạng van và cảnh báo chẩn đoán mà không cần vào khu vực nguy hiểm, cải thiện an toàn và cho phép bảo trì dự đoán.
Bộ định vị không phản hồi lệnh tương tự – kiểm tra vòng lặp 4-20 mA để có tính liên tục, xác minh rằng nguồn có thể cung cấp ít nhất 3,9 mA và xác nhận rằng điện áp đầu cuối đáp ứng điện áp tuân thủ yêu cầu là 10,0 VDC ở 20 mA.
Van không di chuyển khi thay đổi điểm đặt – xác minh kết nối khí nén và áp suất cung cấp; xác nhận rằng tín hiệu đầu vào chính xác đang đến thiết bị và quá trình hiệu chuẩn đã hoàn tất.
Đèn LED trạng thái cục bộ không hoạt động – kiểm tra nguồn điện và xác minh rằng các kết nối đầu cuối đã chắc chắn.
Tự động điều chỉnh không hoàn thành – kiểm tra hành trình bộ truyền động, áp suất cung cấp và đảm bảo phản hồi từ tính được định vị đúng; xác minh không có sự kẹt cơ học.
Phản hồi vị trí không chính xác – xác minh cấu hình bảng đầu ra tương tự (nếu có) và hiệu chuẩn lại bộ định vị bằng giao diện cục bộ hoặc phần mềm ValveSight.
Rò rỉ khí hoặc sụt áp – kiểm tra kết nối khí cung cấp, rơ le và ống dẫn bộ truyền động xem có rò rỉ không; xác minh áp suất cung cấp nằm trong khoảng 2,1 bar (30 PSI) đến 10,3 bar (150 PSI) và chất lượng khí đáp ứng ISA 7.0.01.
Van bị kẹt hoặc solenoid bị kẹt – chạy các bài kiểm tra chẩn đoán qua ValveSight để xác định ma sát lắp ráp van, sự cố lò xo bộ truyền động hoặc các vấn đề trục.
Ma sát lắp ráp van quá mức – thực hiện phân tích ma sát chẩn đoán và so sánh với đường cơ sở; kiểm tra tình trạng gioăng và trục.
Độ ẩm xâm nhập vào vỏ – kiểm tra các miếng đệm nắp, đầu nối cáp và hộp đấu dây; xác minh tính toàn vẹn của niêm phong chống cháy nổ và môi trường.
Giao tiếp HART không liên tục – kiểm tra dây vòng lặp, lớp che chắn, đầu cuối và địa chỉ thiết bị HART; xác minh tích hợp DTM với hệ thống điều khiển.
Flowserve Logix 3200MD+
Flowserve Logix 520MD
Flowserve Logix 3800MD
Flowserve Logix 510+
Fisher DVC6200
Fisher DVC2000
Dòng Neles ND9000
Dòng Samson TROVIS 3730
Masoneilan SVI II AP
Foxboro SRD911
Lưu ý lựa chọn: xác minh khả năng tương thích của mặt bích lắp đặt, phạm vi hành trình bộ truyền động, loại tín hiệu đầu vào, giao thức truyền thông, áp suất cung cấp và bảo vệ vỏ trước khi thay thế các mẫu. 3200MD được thiết kế cho bộ truyền động khí nén tác động đơn hoặc tác động kép và được thiết kế đặc biệt cho các ứng dụng khu vực nguy hiểm và chống cháy nổ, nơi 520MD tiêu chuẩn không thể sử dụng.
