Neles ND9000 Máy định vị van thông minh với HART để điều khiển van

Tổng quan sản phẩm

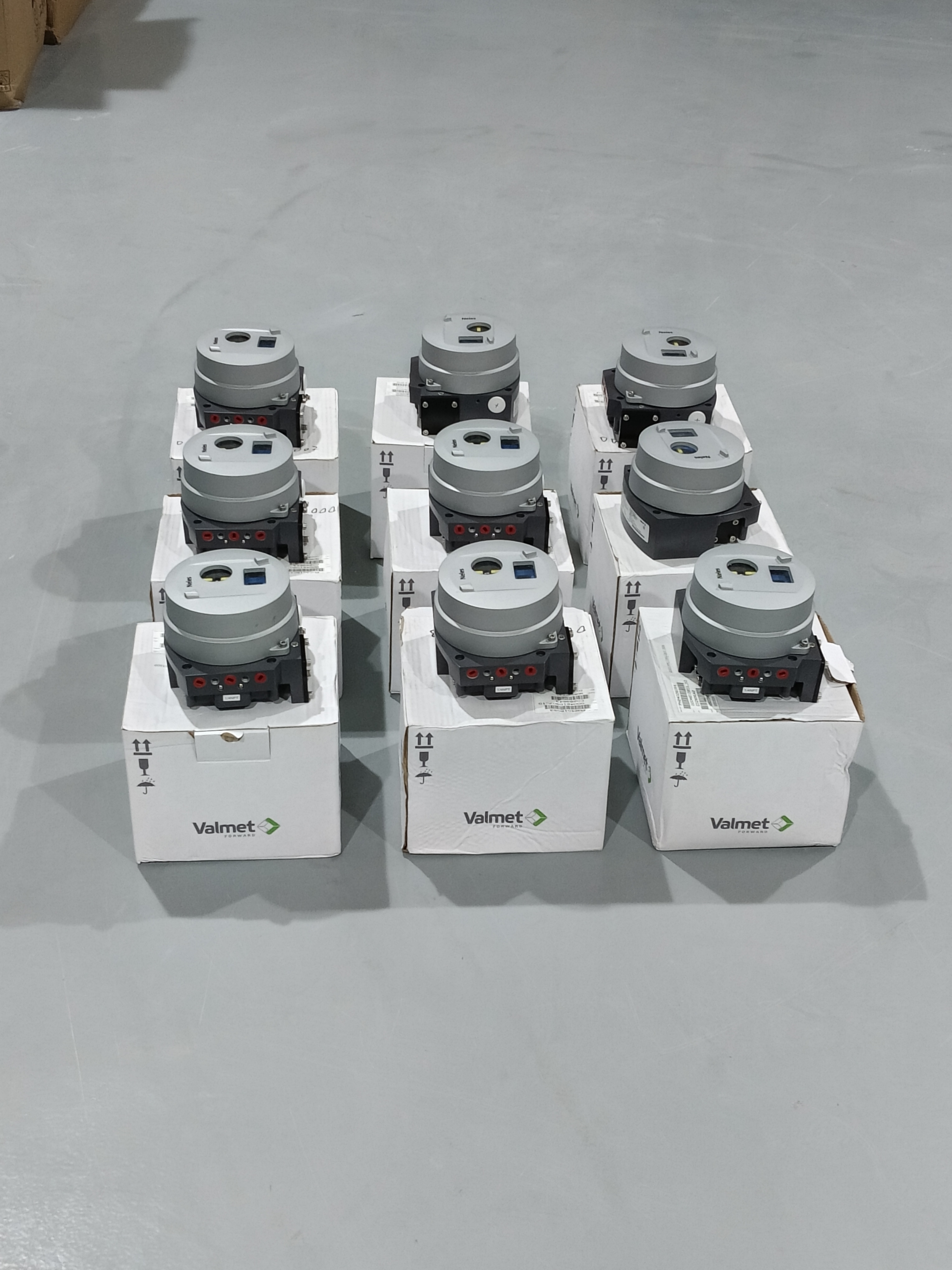

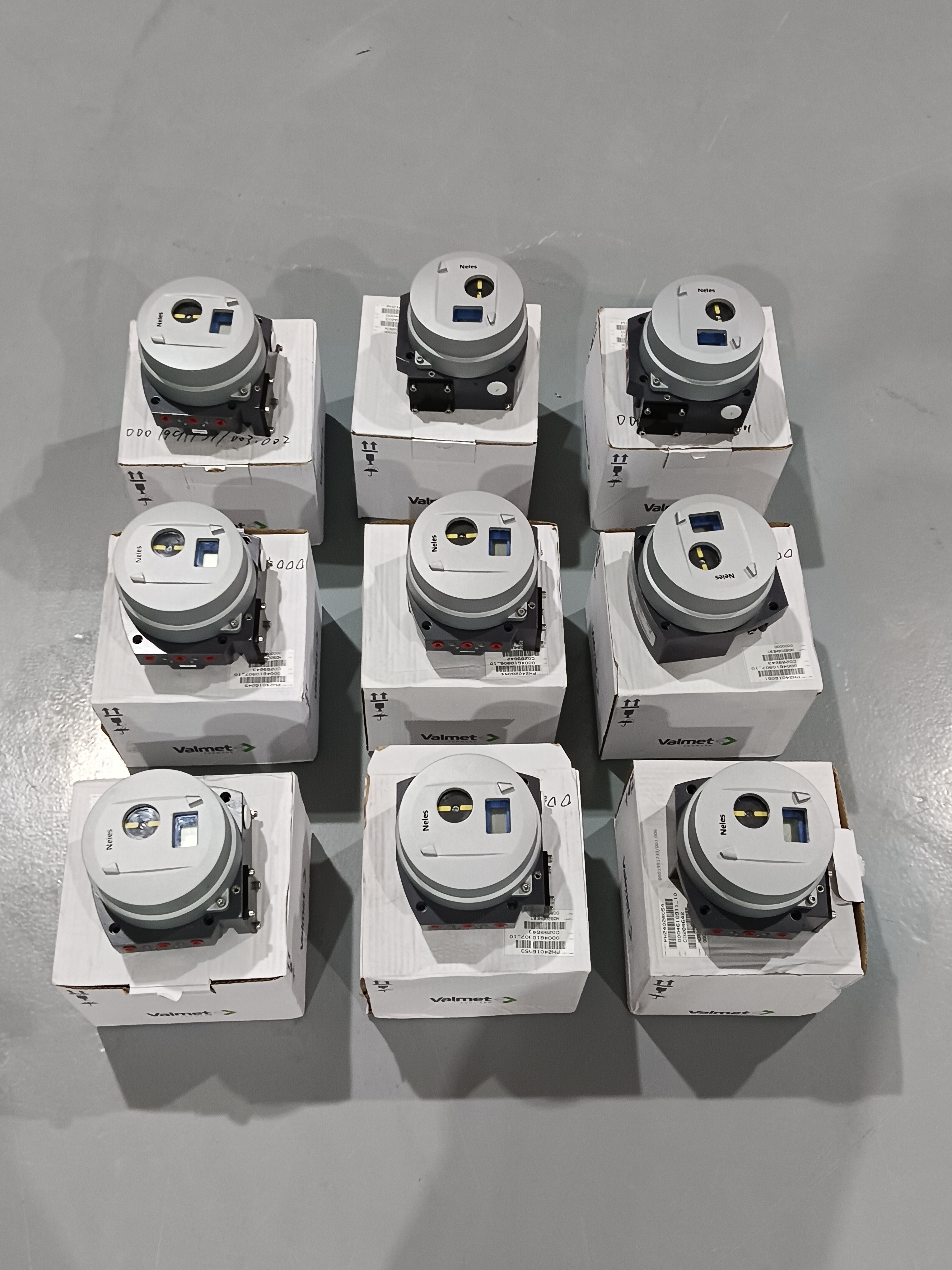

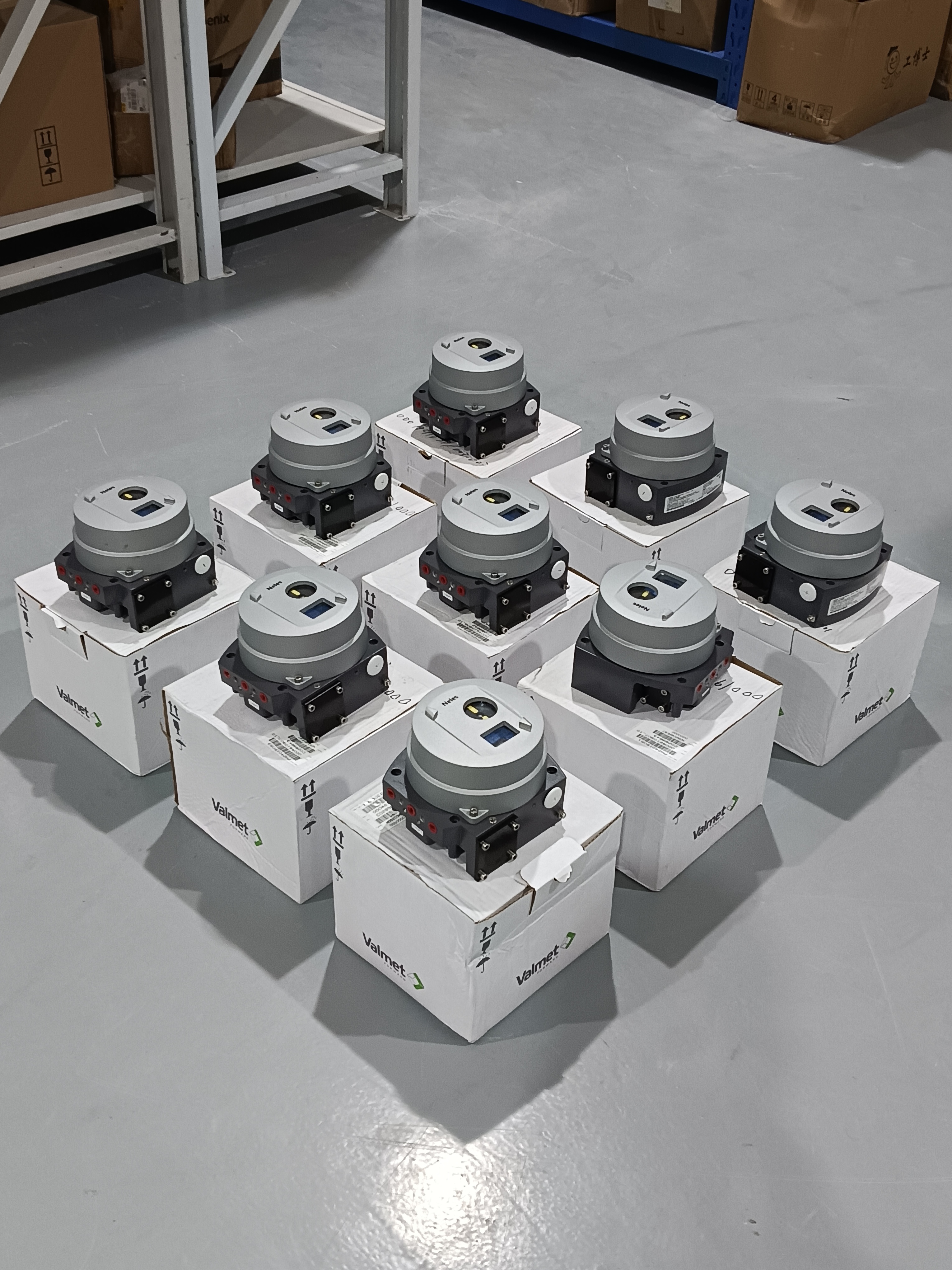

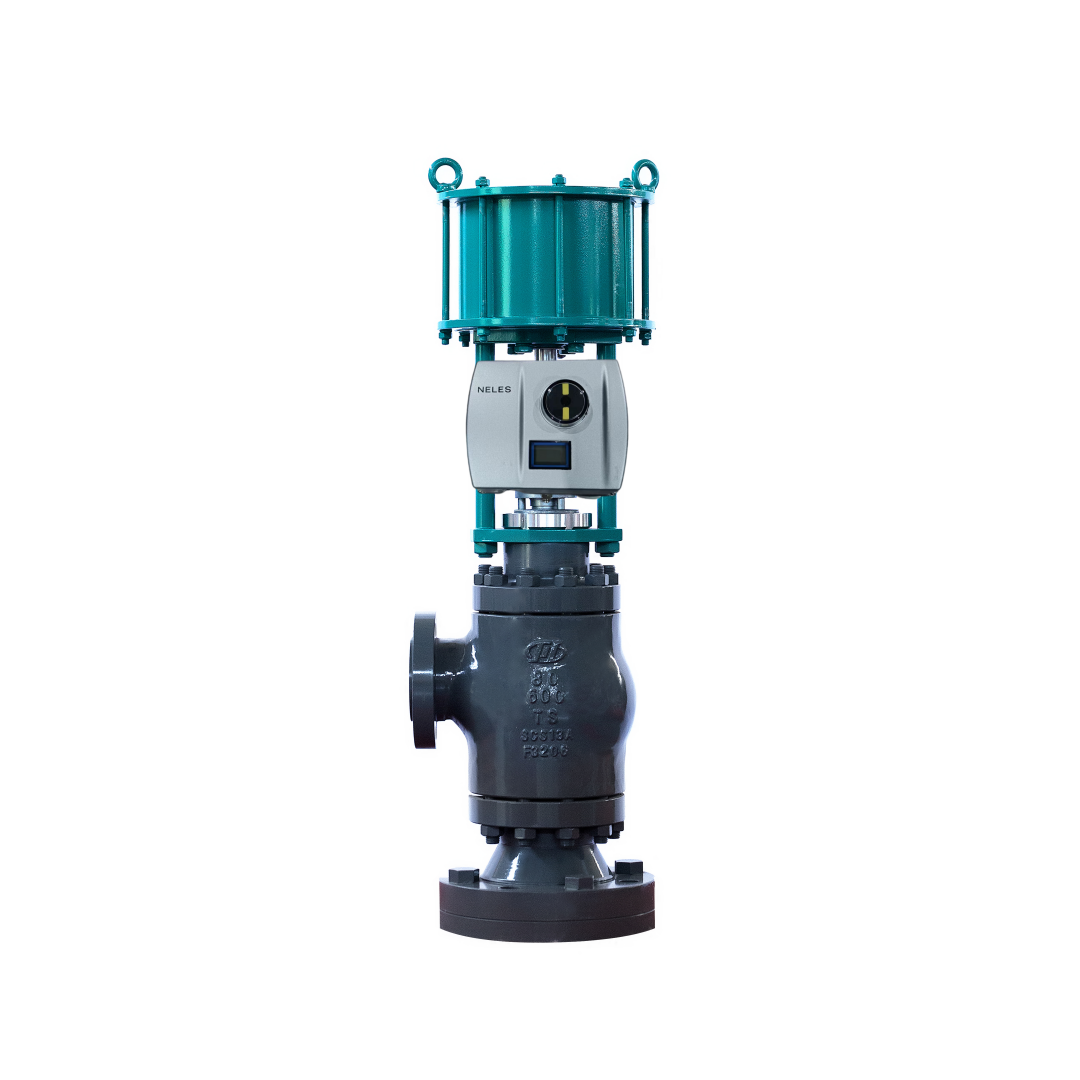

Bộ định vị van thông minh Neles ND9000 là bộ điều khiển van dựa trên bộ vi xử lý hàng đầu, được thiết kế để hoạt động trên tất cả các bộ truyền động van điều khiển và trong tất cả các lĩnh vực công nghiệp. Nó nhận tín hiệu điều khiển 4-20 mA DC hoặc giao tiếp fieldbus và chuyển đổi thành đầu ra khí nén tỷ lệ để điều khiển các bộ truyền động tác động đơn hoặc tác động kép, hỗ trợ cả các ứng dụng van tuyến tính và van quay. ND9000 sử dụng hệ thống đo vị trí không tiếp xúc giúp loại bỏ hao mòn cơ học và đơn giản hóa việc lắp đặt trên bất kỳ bộ truyền động nào có khả năng lắp đặt VDI/VDE 3845 hoặc IEC 60534-6. Giao diện người dùng cục bộ với lựa chọn ngôn ngữ cho phép thiết lập và hiệu chuẩn nhanh chóng, và cùng một thiết bị có thể được sử dụng cho van tuyến tính và van quay, bộ truyền động tác động kép và đơn, giúp giảm lượng hàng tồn kho phụ tùng. Thiết bị hỗ trợ các tùy chọn giao tiếp có thể thay thế cho nhau bao gồm HART 6 hoặc 7, FOUNDATION Fieldbus và Profibus PA, cho phép nâng cấp dễ dàng bằng cách thay thế bảng giao tiếp. Các công tắc giới hạn tùy chọn và bộ truyền tín hiệu vị trí (chỉ có trong HART) cung cấp phản hồi vị trí van mà không cần thêm phần cứng. ND9000 được chứng nhận SIL 2 bởi TÜV theo IEC 61508, làm cho nó phù hợp với các ứng dụng liên quan đến an toàn. Vì ND9000 được cấp nguồn vòng lặp và hoạt động với dòng điện thấp tới 3,6 mA, nó tương thích với các bộ điều khiển hiện có và các rào cản điện.

Vỏ được chế tạo từ hợp kim nhôm anodized và composite polymer, hoặc tùy chọn toàn bộ thép không gỉ, cung cấp khả năng bảo vệ IP66 và NEMA 4X chống bụi, nước xâm nhập và môi trường ăn mòn. Dải nhiệt độ hoạt động tiêu chuẩn là -40°C đến +85°C, với phiên bản arctic mở rộng hoạt động xuống tới -53°C. Dải áp suất cấp là 0,14 đến 0,8 MPa (1,4 đến 8 bar) và ND9000 cung cấp mức tiêu thụ năng lượng và khí nén thấp để giảm tổng chi phí sở hữu. Bộ định vị mang danh mục chứng nhận toàn diện bao gồm các phê duyệt ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R và NEPSI cho các ứng dụng an toàn nội tại và chống cháy nổ. Nó được triển khai rộng rãi trong các ngành dầu khí, xử lý hóa chất, lọc dầu, sản xuất điện, xử lý nước, bột giấy và giấy, và kiểm soát quy trình công nghiệp nói chung. ND9000 có thể được tích hợp với tất cả các hệ thống DCS chính và kiến trúc mở của nó cho phép giao tiếp miễn phí với phần mềm và phần cứng từ nhiều nhà sản xuất khác nhau thông qua các công nghệ FDT và EDD. Sự kết hợp giữa hiệu suất điều khiển hàng đầu, chẩn đoán vượt trội và thiết kế mô-đun sẵn sàng cho tương lai làm cho ND9000 trở thành một lựa chọn đáng tin cậy cho tự động hóa van, hiệu quả nhà máy và bảo trì dự đoán.

Thông số kỹ thuật

Ngành ứng dụng

1. Xử lý dầu khí

2. Nhà máy hóa chất và hóa dầu

3. Sản xuất điện

4. Xử lý nước và nước thải

5. Nhà máy bột giấy và giấy

6. Lọc dầu và điều chỉnh áp suất đường ống

7. Sản xuất dược phẩm

8. Xử lý khai khoáng và kim loại

Các ngành công nghiệp này yêu cầu định vị van chính xác, giao tiếp đáng tin cậy và khả năng chẩn đoán nâng cao để duy trì hiệu quả sản xuất và an toàn. ND9000 đặc biệt phù hợp với các ứng dụng mà hiệu suất điều khiển hàng đầu trên van quay và tuyến tính là quan trọng, chẳng hạn như điều khiển lưu lượng và áp suất tự động, tự động hóa van thượng nguồn và trung nguồn dầu khí, quy trình liên tục và theo mẻ hóa chất và hóa dầu, hệ thống hơi và tiện ích trong nhà máy điện, và hoạt động lọc dầu. Công nghệ đo vị trí không tiếp xúc kéo dài tuổi thọ dịch vụ và lý tưởng cho cả bộ truyền động khí nén của Neles và của bên thứ ba. Với giao tiếp HART hoặc fieldbus và chẩn đoán van trực tuyến, người vận hành có thể truy cập dữ liệu tình trạng van, xu hướng hiệu suất và cảnh báo chẩn đoán mà không cần vào khu vực nguy hiểm, cải thiện an toàn và cho phép bảo trì dự đoán.

Các vấn đề thường gặp

1. Bộ định vị không phản hồi tín hiệu đầu vào – kiểm tra vòng lặp 4-20 mA xem có liên tục không, xác minh nguồn có thể cung cấp ít nhất 3,6 mA không và xác nhận điện áp đầu cuối đáp ứng điện áp tuân thủ yêu cầu.

2. Van không di chuyển khi thay đổi điểm đặt – xác minh kết nối khí nén và áp suất cấp; xác nhận tín hiệu đầu vào chính xác đang đến thiết bị và quá trình hiệu chuẩn đã hoàn tất.

3. Màn hình cục bộ không hoạt động – kiểm tra nguồn điện và xác minh các kết nối đầu cuối đã chắc chắn.

4. Tự động hiệu chuẩn không hoàn thành – kiểm tra hành trình bộ truyền động, áp suất cấp và cảm biến vị trí không tiếp xúc được định vị đúng cách; xác minh không có sự kẹt cơ học.

5. Phản hồi vị trí không chính xác – xác minh cấu hình công tắc giới hạn hoặc bộ truyền tín hiệu vị trí và hiệu chuẩn lại bộ định vị bằng giao diện cục bộ hoặc phần mềm DTM/EDD.

6. Rò rỉ khí hoặc sụt áp – kiểm tra các kết nối cấp khí, rơ le và ống dẫn bộ truyền động xem có rò rỉ không; xác minh áp suất cấp nằm trong khoảng từ 1,4 đến 8 bar và chất lượng khí đầy đủ.

7. Van bị kẹt hoặc van điện từ bị kẹt – chạy các bài kiểm tra chẩn đoán van trực tuyến để xác định ma sát lắp ráp van, các vấn đề về lò xo bộ truyền động hoặc các vấn đề về trục; xem lại xu hướng chẩn đoán đã lưu.

8. Ma sát lắp ráp van quá mức – thực hiện phân tích ma sát chẩn đoán và so sánh với dữ liệu cơ sở; kiểm tra tình trạng gioăng và trục; xem lại số chu kỳ và dữ liệu chữ ký.

9. Nước xâm nhập vào vỏ – kiểm tra các miếng đệm nắp, đầu nối cáp và hộp đấu nối; xác minh tính toàn vẹn IP66 / NEMA 4X.

10. Truyền thông không liên tục – kiểm tra dây nối vòng lặp, lớp che chắn, đấu nối và địa chỉ thiết bị; xác minh tích hợp DTM/EDD với hệ thống điều khiển.

Các mô hình thay thế

1. Dòng Neles ND7000

2. Dòng Neles ND9100

3. Dòng Neles ND9200

4. Dòng Neles ND9300

5. Dòng Neles ND9400

6. Fisher DVC6200

7. Fisher DVC2000

8. Dòng Samson TROVIS 3730

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

Lưu ý lựa chọn: xác minh khả năng tương thích của mặt bích lắp đặt, phạm vi hành trình bộ truyền động, loại tín hiệu đầu vào, giao thức truyền thông, áp suất cấp và bảo vệ vỏ trước khi thay thế mô hình. ND9000 được thiết kế cho bộ truyền động khí nén tác động đơn hoặc tác động kép và cung cấp bộ dụng cụ lắp đặt tương thích ngược hoàn toàn với các thế hệ bộ định vị Neles trước đây.
