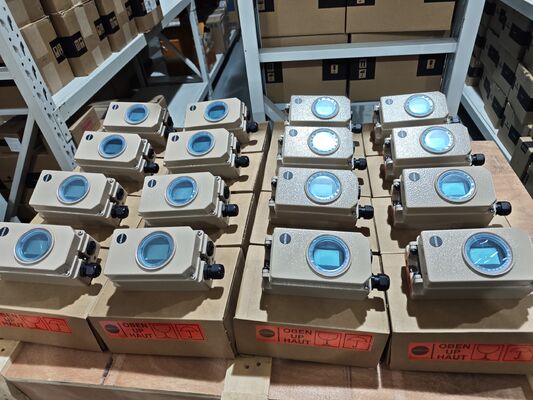

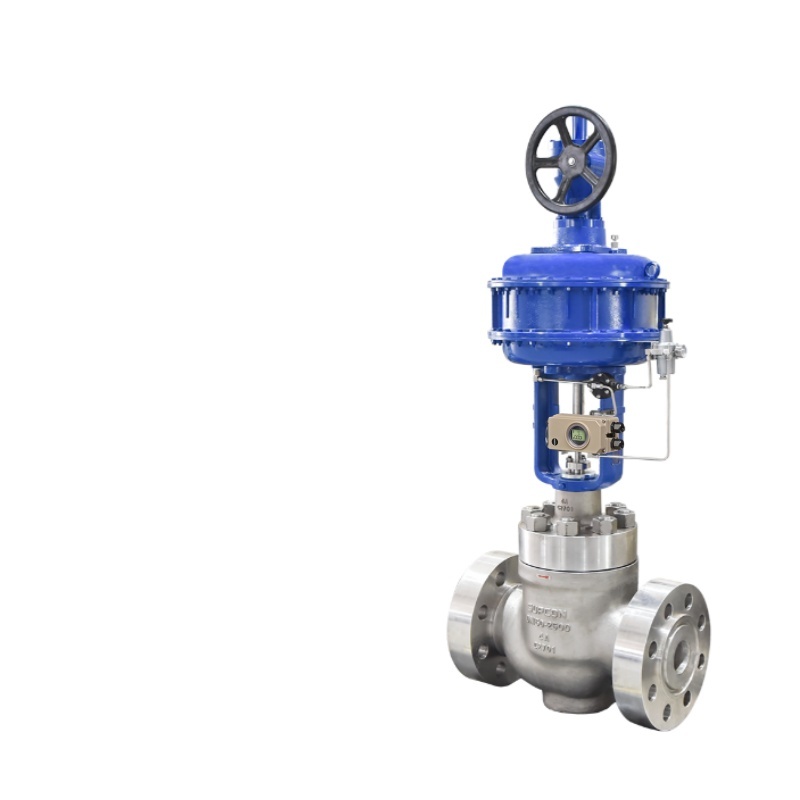

HART Electropneumatic Positioner cho dịch vụ throttling với vỏ định vị van thép không gỉ

Tổng quan sản phẩm

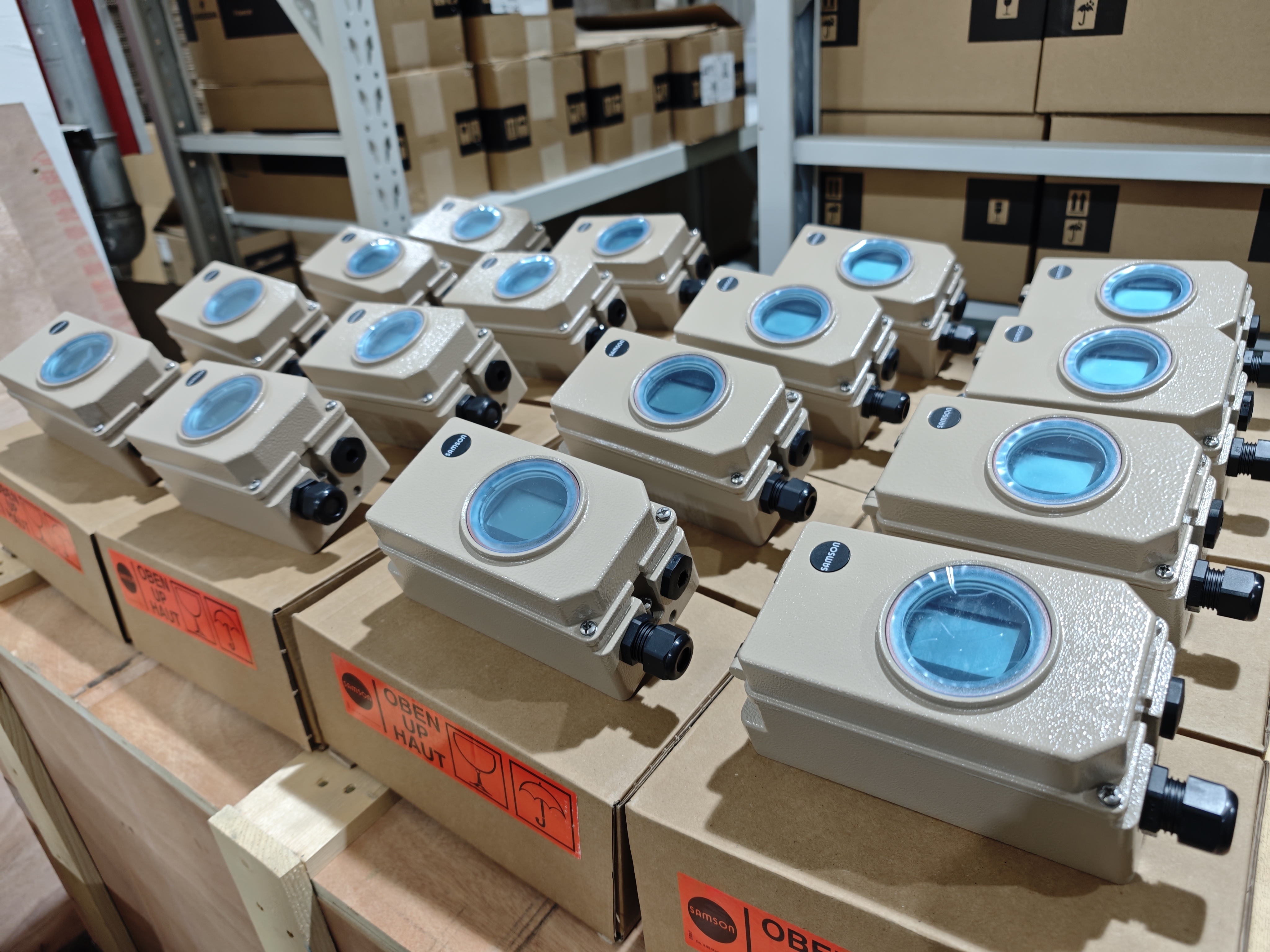

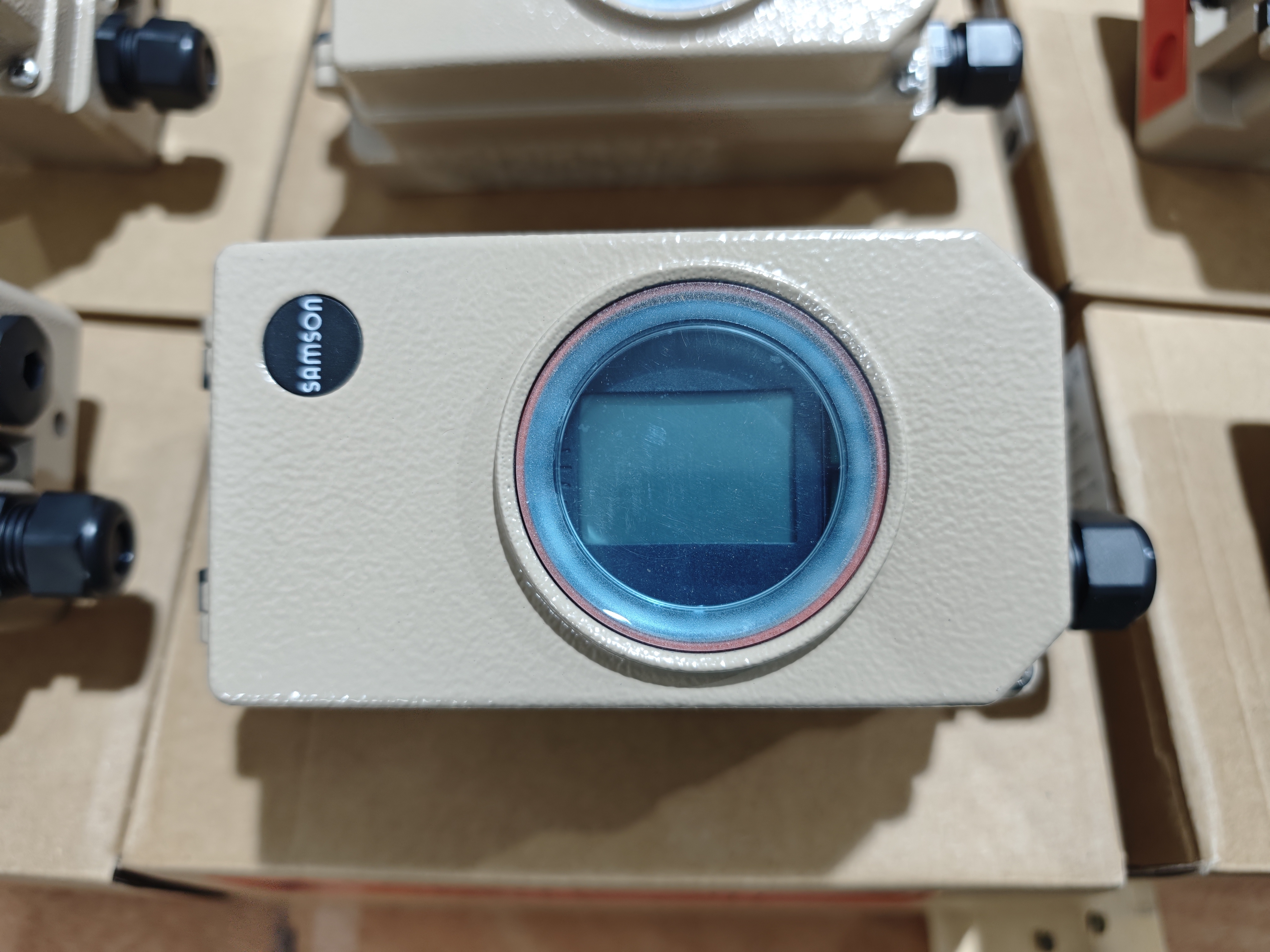

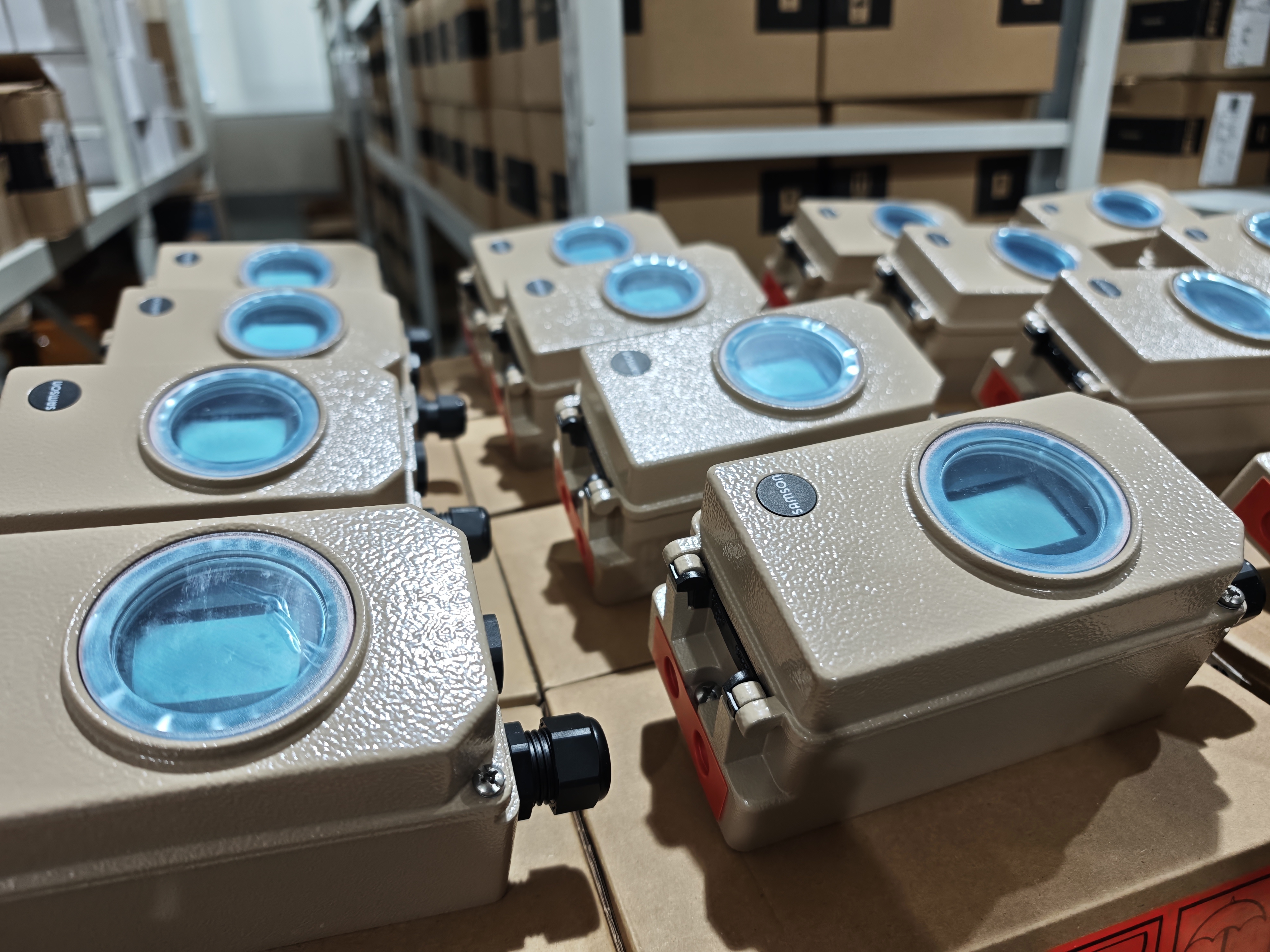

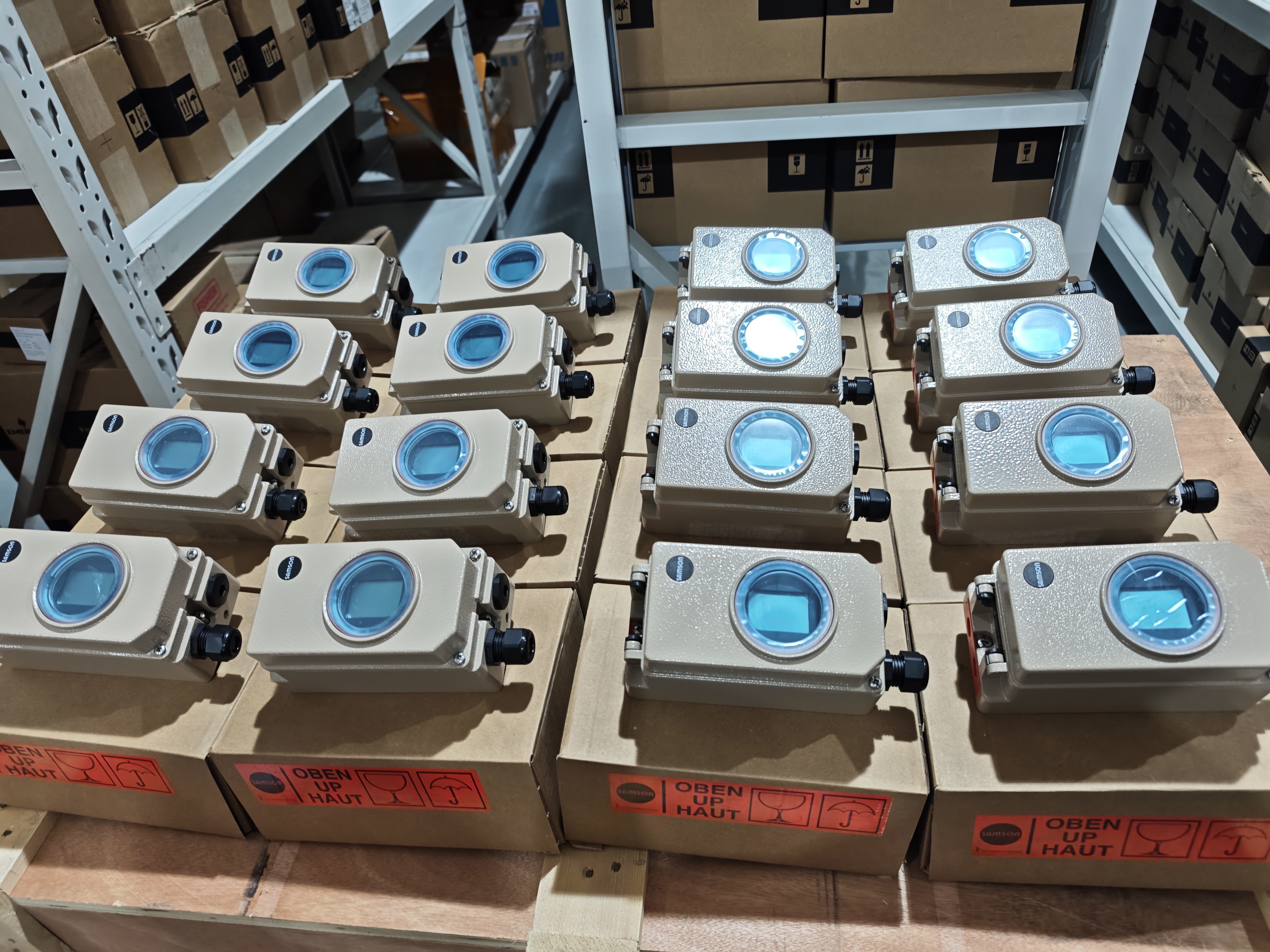

Bộ định vị van điện khí nén Samson 3730-3 là một thiết bị thông minh, giao tiếp HART, gán vị trí van cho tín hiệu điều khiển 4-20 mA trên các van điều khiển khí nén. Nó có sẵn dưới dạng bộ định vị tác động đơn hoặc tác động kép để gắn vào các bộ truyền động tuyến tính và quay, hỗ trợ phạm vi di chuyển từ 3,6 đến 300 mm và góc mở từ 24° đến 100°. 3730-3 sử dụng hệ thống cảm biến hành trình không tiếp xúc giúp loại bỏ hao mòn cơ học và đơn giản hóa việc lắp đặt trên các bộ truyền động có chuẩn gắn integral IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 hoặc SAMSON. Màn hình văn bản thuần túy với các trạng thái và thông báo theo Khuyến nghị NAMUR NE 107 cung cấp trạng thái thiết bị rõ ràng trong nháy mắt, và thao tác đơn giản bằng một núm xoay, điều khiển bằng menu với hướng đọc có thể xoay cho phép thiết lập và hiệu chuẩn nhanh chóng ở bất kỳ vị trí lắp đặt nào. Thiết bị hỗ trợ giao tiếp HART 7 và sẵn sàng cho SAM DIGITAL, cho phép tích hợp với các hệ thống quản lý tài sản hiện đại. Chẩn đoán EXPERTplus tích hợp cho van điều khiển cung cấp dữ liệu thời gian thực để bảo trì dự đoán, ghi lại tình trạng van trong khi quy trình đang chạy và tạo thông báo về công việc bảo trì cần thiết. Tất cả các tham số được lưu trong EEPROM không bay hơi để bảo vệ cài đặt trong trường hợp mất điện, và bộ định vị là hệ thống hai dây với tải điện nhỏ 410 Ω. Chế độ khởi tạo thay thế cho phép khởi động bộ định vị trong trường hợp khẩn cấp khi nhà máy đang hoạt động mà không làm thay đổi vị trí van. Bộ định vị cũng có chức năng đóng chặt có thể điều chỉnh, giới hạn áp suất đầu ra và giám sát điểm không tự động để duy trì độ chính xác lâu dài.

Vỏ được chế tạo từ nhôm đúc hoặc thép không gỉ, cung cấp khả năng bảo vệ IP66 và NEMA 4X chống bụi, nước xâm nhập và môi trường ăn mòn. Dải áp suất khí cấp là 1,4 đến 7 bar (20 đến 105 psi), và bộ định vị cung cấp dung lượng khí cao để điều khiển nhanh và ổn định. 3730-3 mang các chứng nhận bảo vệ chống cháy nổ bao gồm an toàn nội tại, bảo vệ bằng vỏ bọc và an toàn tăng cường. Cảm biến nhiệt độ tích hợp và bộ đếm giờ hoạt động cung cấp thêm thông tin chẩn đoán. Thiết bị cũng bao gồm hai báo động vị trí có thể lập trình tiêu chuẩn và tự chẩn đoán với các thông báo được phát qua tiếp điểm báo lỗi hoặc bộ truyền tín hiệu vị trí tương tự tùy chọn. Các ngành công nghiệp điển hình bao gồm dầu khí, chế biến hóa chất, lọc dầu, sản xuất điện, xử lý nước và kiểm soát quy trình công nghiệp nói chung. Sự kết hợp giữa hiệu suất điều khiển hàng đầu, chẩn đoán EXPERTplus và thiết kế mô-đun sẵn sàng cho tương lai làm cho 3730-3 trở thành một lựa chọn đáng tin cậy cho tự động hóa van, hiệu quả nhà máy và bảo trì dự đoán.

Thông số kỹ thuật

Ngành ứng dụng

1. Xử lý dầu khí

2. Nhà máy hóa chất và hóa dầu

3. Sản xuất điện

4. Xử lý nước và nước thải

5. Nhà máy bột giấy và giấy

6. Lọc dầu và điều chỉnh áp suất đường ống

7. Sản xuất dược phẩm

8. Kiểm soát quy trình công nghiệp nói chung

Các ngành công nghiệp này đòi hỏi định vị van chính xác, giao tiếp đáng tin cậy và khả năng chẩn đoán nâng cao để duy trì hiệu quả sản xuất và an toàn. 3730-3 đặc biệt phù hợp cho các ứng dụng có yêu cầu thời gian quá cảnh đầy thách thức, điều kiện môi trường đầy thách thức và dịch vụ điều chỉnh. Công nghệ cảm biến hành trình không tiếp xúc kéo dài tuổi thọ và lý tưởng cho cả bộ truyền động khí nén Samson và của bên thứ ba. Với giao tiếp HART và chẩn đoán EXPERTplus, người vận hành có thể truy cập dữ liệu tình trạng van, xu hướng hiệu suất và cảnh báo chẩn đoán mà không cần vào các khu vực nguy hiểm, cải thiện an toàn và cho phép bảo trì dự đoán.

Các vấn đề thường gặp

1. Bộ định vị không phản hồi tín hiệu đầu vào – kiểm tra vòng lặp 4-20 mA xem có liên tục không, xác minh nguồn có thể cung cấp đủ dòng điện không và xác nhận các kết nối điện có đúng không; kiểm tra các bộ phận điện từ bị hỏng, áp suất cấp không chính xác hoặc đường khí bị tắc.

2. Vị trí van vượt quá hoặc chậm hơn điểm đặt – xác minh vị trí trục quay của đòn bẩy phản hồi có đúng không, kiểm tra điều chỉnh phạm vi và điểm không, và xác nhận nam châm không bị mất từ tính.

3. Bộ định vị dao động hoặc săn mồi – kiểm tra điều chỉnh vít cân bằng bộ khuếch đại, giảm độ mở van kim điều chỉnh đầu ra, và xác minh tất cả các kết nối phản hồi có chắc chắn và chặt chẽ không.

4. Độ tuyến tính kém hoặc lỗi lớn – xác minh việc lắp đặt và điều chỉnh, kiểm tra rò rỉ khí trong hệ thống khí nén, kiểm tra cụm điện từ, và đảm bảo tất cả các vít đều chặt và vị trí vòi phun/cánh gạt đều đúng.

5. Phản hồi chậm hoặc hoạt động ì ạch – làm sạch bộ hạn chế trong khoang màng, kiểm tra vòi phun/cánh gạt xem có bị hỏng không, kiểm tra rò rỉ khí, xác minh việc lắp đặt lò xo phản hồi, và xác nhận áp suất cấp đủ và lưu lượng bộ điều chỉnh áp suất đủ.

6. Tín hiệu phản hồi không ổn định – kiểm tra cảm biến hành trình và cáp kết nối xem có bị lỏng hoặc hỏng không, và xác minh áp suất khí cấp ổn định.

7. Tự động hiệu chuẩn không hoàn thành – kiểm tra hành trình bộ truyền động, áp suất cấp, và cảm biến hành trình không tiếp xúc được định vị đúng; xác minh không có sự kẹt cơ học.

8. Rò rỉ khí hoặc sụt áp – kiểm tra các kết nối cấp khí, rơ le và ống dẫn bộ truyền động xem có rò rỉ không; xác minh áp suất khí cấp nằm trong khoảng 1,4 đến 7 bar.

9. Nước ẩm xâm nhập vào vỏ bọc – kiểm tra các gioăng nắp, đầu nối cáp và hộp đấu dây; xác minh tính toàn vẹn IP66 / NEMA 4X.

10. Giao tiếp HART không liên tục – kiểm tra dây vòng lặp, lớp che chắn, đầu cuối và địa chỉ thiết bị HART; xác minh tích hợp DTM/EDD với hệ thống điều khiển.

Các mô hình thay thế

1. Samson TROVIS 3730-3

2. Samson 3730-6 (nâng cấp với cảm biến áp suất)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

Lưu ý lựa chọn: xác minh khả năng tương thích của mặt bích lắp đặt, phạm vi hành trình bộ truyền động, loại tín hiệu đầu vào, giao thức truyền thông, áp suất cấp và bảo vệ vỏ bọc trước khi thay thế các mẫu. 3730-3 được thiết kế cho bộ truyền động khí nén tác động đơn hoặc tác động kép và có thể thay thế trực tiếp các bộ định vị tương tự cũ hơn. TROVIS 3730-3 là thiết bị thay thế được chỉ định vì 3730-3 sẽ sớm ngừng sản xuất.
