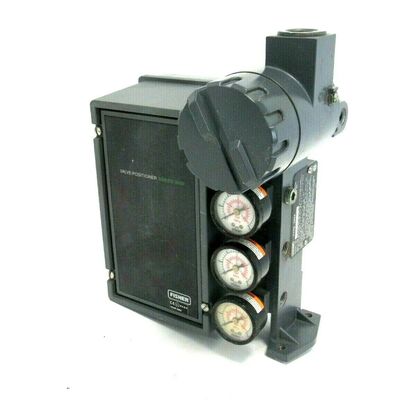

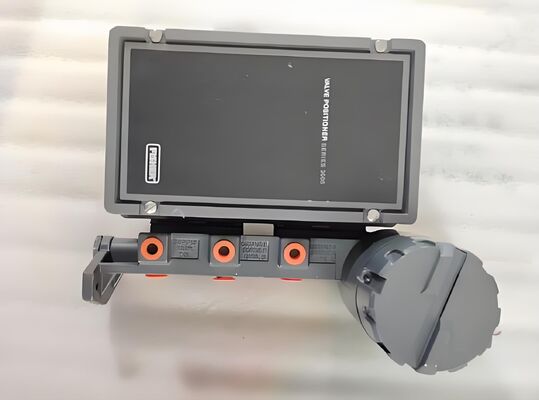

Fisher 3620J Máy định vị van điện khí áp với van vòng qua tích hợp và thiết kế cân bằng lực cho kiểm soát chính xác DC 4-20 mA

Tổng quan sản phẩm

Fisher 3620J Electropneumatic Valve Positioner là một thiết bị đã được chứng minh trong lĩnh vực,dụng cụ cân bằng lực được thiết kế để định vị van điều khiển thân trượt được kích hoạt bằng khẩu phần bằng cách sử dụng tín hiệu đầu vào điện DC 4-20 mANó chuyển đổi tín hiệu điều khiển điện thành một áp suất đầu ra khí nén tỷ lệ với bộ điều khiển, đảm bảo vị trí van chính xác và lặp lại cho việc khử và hoạt động / tắt.3620J sử dụng một vòi phun / flapper và cơ chế chuyển tiếp cùng với một mô-đun chuyển đổi I / P tích hợp, cung cấp phản ứng nhanh và ổn định tần số cao. cấu trúc nhỏ gọn, chắc chắn của nó cho phép lắp đặt trong bất kỳ vị trí và cung cấp khả năng chống rung tuyệt vời,quan trọng đối với hiệu suất đáng tin cậy trong môi trường thực vật khắc nghiệtMáy định vị có một van bypass tích hợp cho phép vận hành bằng tay van trong quá trình bảo trì mà không cần tháo dụng cụ khỏi hoạt động.Điều chỉnh không và dải có thể truy cập để hiệu chuẩn dễ dàng, và hành động có thể được đảo ngược trường giữa trực tiếp và ngược mà không có các bộ phận bổ sung.Các 3620J tương thích với một loạt các Fisher và bên thứ ba động cơ bơm phù hợp với các giao diện lắp đặt tiêu chuẩnBởi vì phần khí nén vẫn được chứng minh trong lĩnh vực và đơn giản, bảo trì và khắc phục sự cố là đơn giản cho các kỹ thuật viên thiết bị.

Lớp lắp đặt là một vỏ nhôm đúc chết với một kết thúc chống ăn mòn, cung cấp bảo vệ IP54 như là tiêu chuẩn.và áp suất đầu ra có thể đạt đến 95% của nguồn cung cấp. tiêu thụ không khí trạng thái ổn định thấp, góp phần hiệu quả năng lượng. phạm vi nhiệt độ hoạt động là -40 đến + 71 ° C (-40 đến + 160 ° F). 3620J mang chứng nhận bao gồm ATEX, CSA,và FM cho các thiết bị khu vực nguy hiểmCác ngành công nghiệp điển hình bao gồm dầu mỏ và khí đốt, chế biến hóa chất, lọc dầu, sản xuất điện, xử lý nước,và kiểm soát quy trình công nghiệp chungSự kết hợp của độ tin cậy cân bằng lực, bypass tích hợp, đầu vào điện khí và bảo hành chứng nhận rộng làm cho 3620J là một lựa chọn đáng tin cậy cho tự động hóa van,đặc biệt là trong các ứng dụng có chứng minh, định vị điện khí trực tiếp được ưa thích.

Thông số kỹ thuật

Ngành công nghiệp ứng dụng

1. Xử lý dầu mỏ và khí đốt

2. Các nhà máy hóa học và hóa dầu

3. Sản xuất điện

4. Điều trị nước và nước thải

5. Các nhà máy bột giấy và giấy

6. Điều chỉnh áp suất lọc và đường ống

7. Sản xuất thuốc

8. Kiểm soát quy trình công nghiệp chung

Các ngành công nghiệp này đòi hỏi vị trí van chính xác và hoạt động đáng tin cậy trong môi trường đòi hỏi.3620J đặc biệt phù hợp với dịch vụ throttling trên van trượt-cây đệm diaphragm, nơi thiết kế cân bằng lực và không nhạy cảm với rung động đảm bảo kiểm soát ổn định.Van bypass tích hợp đơn giản hóa bảo trì bằng cách cho phép vận hành bằng tay mà không cần tháo bộ định vị ra khỏi hoạt độngVới danh mục chứng nhận rộng rãi, 3620J có thể được triển khai ở các khu vực nguy hiểm cũng như các vị trí nhà máy thông thường.Máy định vị được thiết kế để sử dụng với Fisher và các thiết bị điều khiển khí từ bên thứ ba phù hợp với các giao diện gắn tiêu chuẩn.

Những vấn đề phổ biến

1. Máy định vị không phản ứng với tín hiệu đầu vào: kiểm tra vòng lặp 4-20 mA về tính liên tục, xác minh trở ngại đầu vào, xác nhận áp suất cung cấp là đầy đủ,và kiểm tra bộ chuyển đổi I / P và bộ máy vòi / flapper để kiểm tra sự ô nhiễm.

2. Van không đập khi thay đổi điểm thiết lập: kiểm tra các kết nối khí nén và áp suất cung cấp; xác nhận rằng tín hiệu đầu vào chính xác đang đạt đến thiết bị và van bypass đã đóng.

3. Định vị dao động hoặc săn điều chỉnh các điều chỉnh rơ-lê và vòi phun, xác minh liên kết phản hồi an toàn và xác nhận động cơ không quá lớn.

4. Độ tuyến tính kém hoặc lỗi lớn

5. Phản ứng chậm ️ làm sạch thanh giới hạn và vòi phun, kiểm tra rơle và bộ chuyển đổi I / P, kiểm tra rò rỉ và xác nhận áp suất cung cấp là đầy đủ.

6. Áp suất đầu ra không ổn định ️ kiểm tra sự ổn định của áp suất không khí cung cấp, kiểm tra khoảng cách vòi phun / nắp và xác minh căng xuân phản hồi lực cân bằng.

7. Định chuẩn không hoàn tất 3620J sử dụng hiệu chuẩn thủ công; xác minh đường đi van nằm trong phạm vi định lượng, kiểm tra vị trí đòn bẩy phản hồi và xác nhận định hướng vòi phun.

8. rò rỉ không khí hoặc giảm áp suất kiểm tra các kết nối cung cấp không khí, rơle và ống thực hiện; xác minh áp suất cung cấp lên đến 100 psi.

9. Sự xâm nhập của độ ẩm vào khoang ️ kiểm tra các niêm phong nắp, tuyến cáp và hộp đầu cuối; xác minh tính toàn vẹn IP54 và xem xét nâng cấp IP65 nếu cần thiết.

10. Hoạt động không ổn định trong môi trường rung động cao: xác minh việc gắn an toàn, kiểm tra các kết nối liên kết phản hồi lỏng lẻo và xác nhận vị trí gắn cứng.

Các mô hình thay thế

1. Fisher 3582 Pneumatic Valve Positioner

2. Fisher 3610J Máy định vị van điện khí

3. Fisher 3620J Máy định vị van điện khí

4. Fisher 3660 Máy định vị van

5. Fisher 3661 Máy định vị van

6. Máy định vị van kỹ thuật số Fisher DVC2000

7. Fisher DVC6200 Máy định vị van số

8. Masoneilan SVI II AP

9. Samson 3730-3

10. KOSO EP800

Lưu ý lựa chọn: xác minh tính tương thích của miếng kẹp lắp đặt, loại thiết bị điều khiển, phạm vi đập, loại tín hiệu đầu vào, áp suất cung cấp và bảo vệ vỏ trước khi thay thế các mô hình.Các 3620J lắp đặt đơn hành động thiết bị điều khiển phân vùng với các giao diện lắp đặt tiêu chuẩnĐối với truyền thông kỹ thuật số và chẩn đoán tiên tiến, hãy xem xét nâng cấp lên Fisher DVC series.
