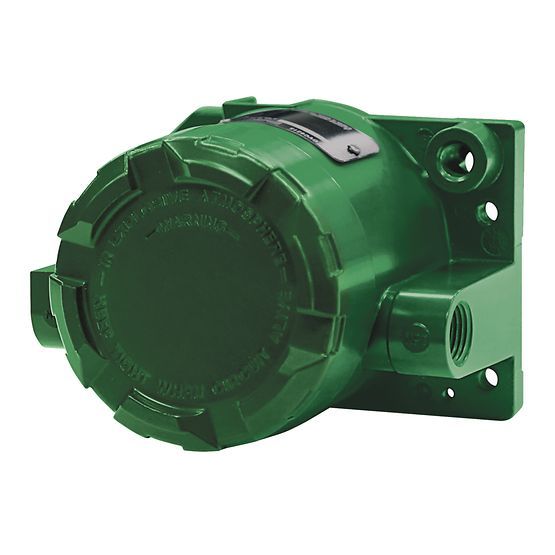

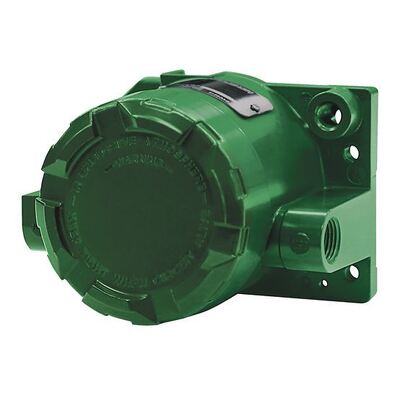

Fisher 4210, 4211 và FIELDVUE 4400 là máy truyền vị trí van được sử dụng để theo dõi vị trí của van công nghiệp và thiết bị di chuyển khác.Chúng cung cấp phản hồi vị trí để giúp các nhà khai thác và hệ thống điều khiển xác định xem van có ở vị trí cần thiết hay không.
Fisher 4210 và 4211 thuộc về loạt 4200 trước đó. Những dụng cụ này sử dụng một máy đo tiềm năng kết nối cơ học để phát hiện chuyển động.FIELDVUE 4400 sử dụng cảm biến vị trí không tiếp xúc và cung cấp các chức năng truyền thông và chẩn đoán kỹ thuật số.
4400 là hướng thay thế được khuyến cáo cho hầu hết các mô hình loạt 4200 đã nghỉ hưu.yêu cầu phản hồi và cấu hình được chọn.
Đối với các nhóm bảo trì làm việc với thiết bị Fisher cũ, xác định mô hình ban đầu và kiểm tra sắp xếp lắp đặt là những bước quan trọng trước khi đặt mua thay thế.
| Parameter | Fisher 4210 | Fisher 4211 | FIELDVUE 4400 |
|---|---|---|---|
| Loại sản phẩm | Máy truyền vị trí điện tử | Máy truyền vị trí điện tử | Máy truyền vị trí kỹ thuật số |
| Dòng sản phẩm | Fisher 4200 | Fisher 4200 | FIELDVUE |
| Nhận vị trí | Điện tử kết nối cơ khí | Điện tử kết nối cơ khí | Thiết bị cảm biến không tiếp xúc với mảng từ |
| Ứng dụng | Thiết bị quay và trục trượt, tùy thuộc vào cấu hình | Thiết bị quay và trục trượt, tùy thuộc vào cấu hình | Máy trục quay và trục trượt và các thiết bị di chuyển khác |
| Phản hồi vị trí | Tùy thuộc vào cấu hình | Tùy thuộc vào cấu hình | 4 ¢20 mA DC |
| Truyền thông số | Xác nhận bằng cấu hình | Xác nhận bằng cấu hình | HART 7 |
| Chẩn đoán vị trí | Tùy thuộc vào cấu hình | Tùy thuộc vào cấu hình | Có sẵn |
| Chức năng chuyển đổi giới hạn | Tùy thuộc vào cấu hình | Cảnh báo giới hạn hành trình điện tử có sẵn trên các phiên bản áp dụng | Hai công tắc giới hạn trạng thái rắn có sẵn |
| Tình trạng thay thế | Thu hưu cho hầu hết các đơn đặt hàng | Chỉ hỗ trợ cho các đơn đặt hàng hạt nhân | Đề nghị thay thế cho hầu hết các mô hình 4200 |
Các thông số kỹ thuật 4210 và 4211 khác nhau tùy theo cấu hình.Các chức năng có sẵn của 4400 cũng phụ thuộc vào cấu hình được chọn.
Máy truyền vị trí Fisher được sử dụng khi cần phản hồi vị trí van để giám sát, bảo trì hoặc kiểm soát quy trình.
Các lĩnh vực ứng dụng điển hình bao gồm:
Xử lý dầu mỏ và khí đốt
Các nhà máy hóa dầu và hóa chất
Sản xuất điện
Điều trị nước và nước thải
Kiểm soát quy trình công nghiệp
Ứng dụng van cách ly quan trọng
Hệ thống giám sát van tự động
FIELDVUE 4400 có thể được sử dụng với van quay và van trượt. Nó cũng có thể được áp dụng cho các thiết bị khác, bao gồm cả lỗ thông gió và máy giảm áp, nếu cài đặt tương thích.
Kiểm tra dây dẫn thiết bị, vòng lặp tín hiệu và sự sắp xếp phản hồi cơ học hoặc từ. Đối với các mô hình 4210 và 4211 cũ hơn, kiểm tra nối điện áp và các thành phần cơ học liên quan.
Kiểm tra vị trí gắn, phạm vi di chuyển và hiệu chuẩn.
Xác minh xem mô hình được cài đặt có bao gồm chức năng báo động giới hạn hoặc chuyển đổi cần thiết không. Kiểm tra cấu hình dây và chuyển đổi trước khi thay thế thiết bị hoàn chỉnh.
Các thiết bị cũ hơn có thể sử dụng một sự sắp xếp lắp đặt khác nhau hoặc cơ chế phản hồi từ 4400.tín hiệu đầu ra và các chức năng cần thiết trước khi chọn một thiết bị thay thế.
4400 cung cấp thông tin chẩn đoán như đếm chu kỳ, tích lũy du lịch, thời gian ở lại và thời gian mở hoặc đóng.Các khả năng này không nên được cho là có sẵn trên các thiết bị 4210 hoặc 4211 cũ hơn.
FIELDVUE 4400 là hướng thay thế được khuyến cáo cho hầu hết các máy phát vị trí Fisher 4200, bao gồm cả các gia đình 4210 và 4211.Các cấu hình thay thế chính xác vẫn phải được kiểm tra.
Fisher 4210:Xem xét FIELDVUE 4400 để thay thế sau khi kiểm tra cài đặt.
Fisher 4211:Được hỗ trợ cho các đơn đặt hàng hạt nhân chỉ trong tình trạng vòng đời được công bố.
Fisher Fieldview 4400:Tùy chọn thay thế hiện tại cho các ứng dụng tương thích đòi hỏi phản hồi vị trí và các chức năng chẩn đoán bổ sung.
Trước khi đặt hàng, xác nhận mô hình hiện có, bố trí gắn, đường đi van, yêu cầu tín hiệu, yêu cầu chuyển đổi giới hạn và phân loại khu vực nguy hiểm.
Chúng tôi có thể giúp xác định mô hình cần thiết từ bảng tên, hình ảnh thiết bị hiện có hoặc thông tin thiết bị.
Đối với máy phát vị trí Fisher cũ hơn, chúng tôi tập trung vào việc kiểm tra cài đặt và các chức năng cần thiết trước khi đề nghị thay thế.
Dòng sản phẩm của chúng tôi bao gồm thiết bị định vị van, máy truyền vị trí, van điều khiển, thiết bị điều khiển và các thiết bị quy trình liên quan.
Chúng tôi hỗ trợ báo giá sản phẩm, xác nhận cấu hình, phối hợp đơn đặt hàng và thỏa thuận giao hàng quốc tế.
Chúng tôi khuyên bạn nên xác nhận mô hình, đầu ra, lắp đặt và chức năng tùy chọn trước khi đặt hàng, đặc biệt là đối với các thiết bị cũ.
Tính sẵn có khác nhau tùy theo mô hình và cấu hình.
Fisher 4210 đã được nghỉ hưu cho hầu hết các đơn đặt hàng, trong khi 4211 có tình trạng đơn đặt hàng hạt nhân hạn chế.
FIELDVUE 4400 là hướng thay thế được khuyến cáo cho hầu hết các ứng dụng tương thích.
Vui lòng cung cấp số mô hình và số lượng yêu cầu để kiểm tra các lựa chọn cung cấp hiện tại.
Sản phẩm:Fisher 4210 / 4211 / FIELDVUE 4400 Trình truyền vị trí
Mô hình yêu cầu:
4210 / 4211 / 4400
Số lượng:
Số lượng yêu cầu
Mô hình thiết bị hiện có:
Mô hình và chi tiết đầy đủ về biển hiệu
Loại van:
Máy quay / trục trượt / khác
Phương pháp lắp đặt:
Chi tiết về bộ lắp đặt hoặc lắp đặt hiện có
Khả năng đầu ra cần thiết:
4·20 mA phản hồi / chuyển đổi giới hạn / các yêu cầu khác
Truyền thông:
HART cần thiết / không cần thiết / xác nhận
Ứng dụng:
Công nghiệp và chức năng thiết bị
Yêu cầu khu vực nguy hiểm:
Việc phân loại hoặc chứng nhận bắt buộc
Địa điểm:
Quốc gia / thành phố
Giao hàng bắt buộc:
Ngày giao hàng mục tiêu
Đối với các yêu cầu thay thế, vui lòng cung cấp một hình ảnh rõ ràng của biển hiệu và hình ảnh của thiết bị hiện có và sắp xếp gắn.
